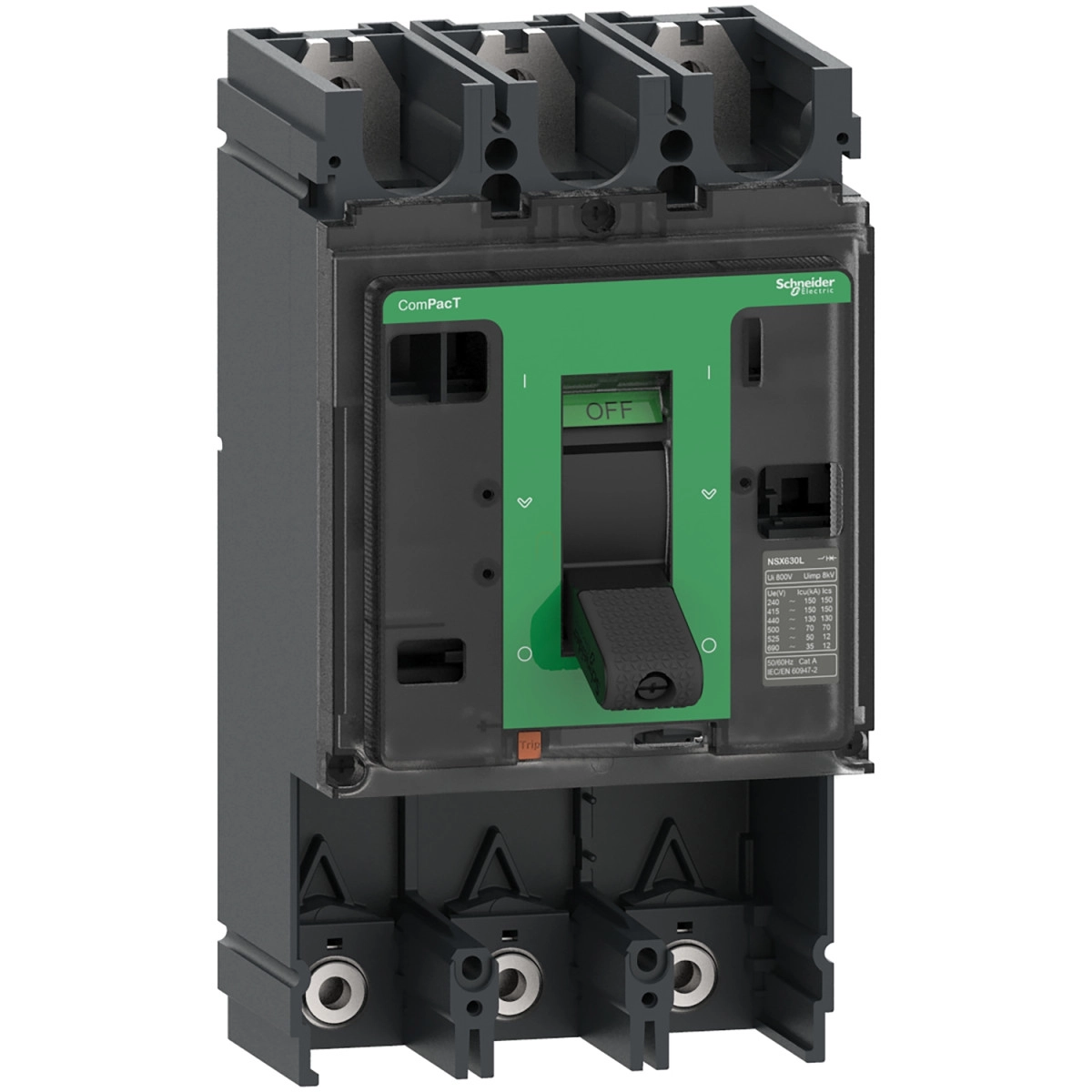

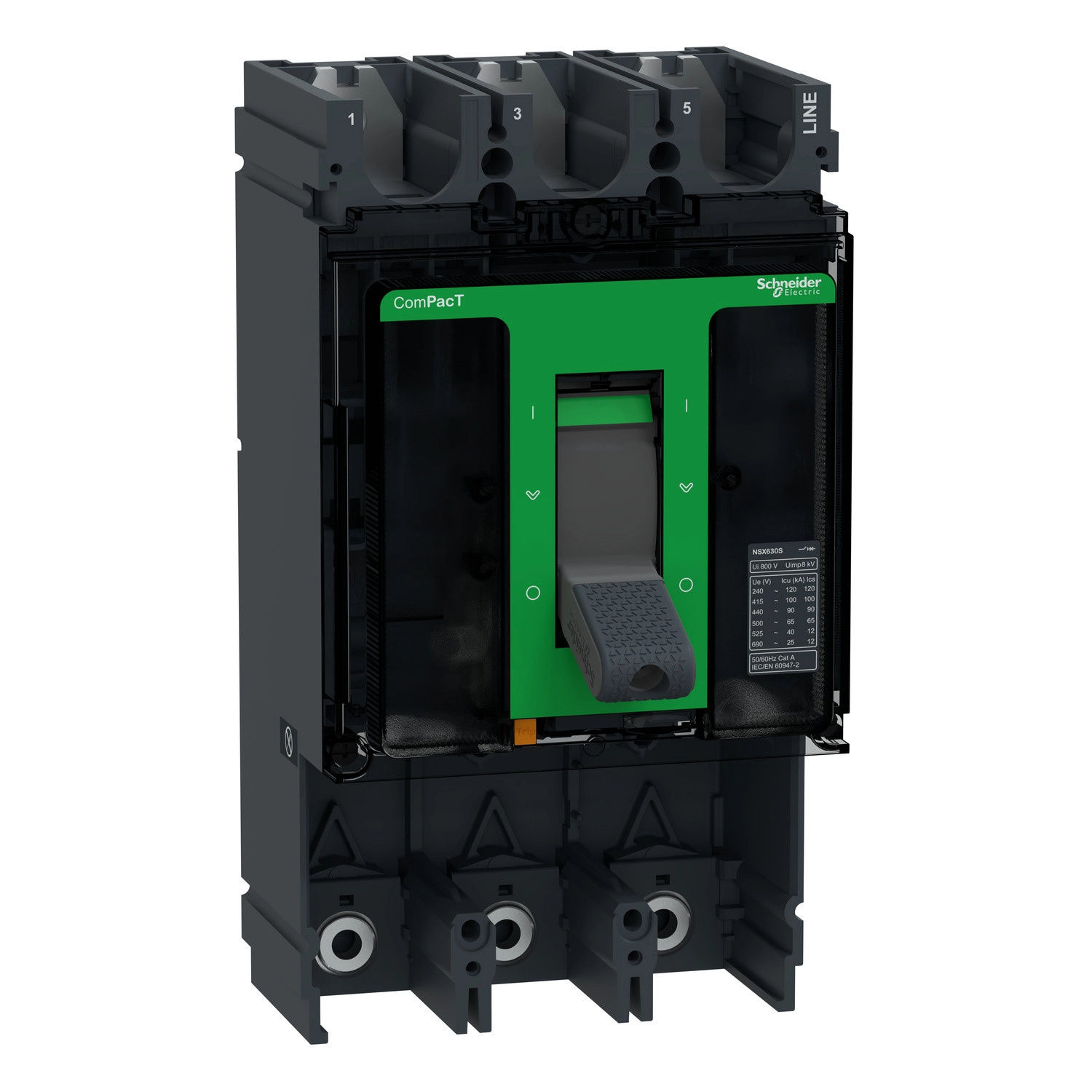

A Schneider Electric ComPacT NSX sorozat C63S3 típusú megszakító alapkerete egy kimagasló teljesítményű áramköri megszakító, amely ipari elosztóhálózatok védelmére lett kifejlesztve. Ez a NSX630S típusú 3 pólusú megszakító 630 A névleges áramerősséggel rendelkezik, és különleges tulajdonsága, hogy kioldóegység nélkül kerül forgalmazásra, ami rugalmas konfigurálhatóságot tesz lehetővé a különböző alkalmazási területeken.
A ComPacT NSX630S megszakító 100 kA megszakítóképességgel rendelkezik 380/415 V AC 50/60 Hz hálózatokon, ami kiemelkedő védelmet biztosít még a legigényesebb ipari környezetben is. Más feszültségszinteken szintén imponáló értékeket mutat: 220/240 V AC-n 120 kA, 440 V AC-n 90 kA, 500 V AC-n 65 kA, míg 525 V AC-n 40 kA és 660/690 V AC-n 25 kA megszakítóképességgel rendelkezik. Ez a sokoldalúság lehetővé teszi, hogy különböző hálózati feszültségek mellett is megbízható védelmet nyújtson. Az S jelölésű megszakítóképességi kód (S 100 kA 415 V AC) egyértelműen jelzi a készülék kategóriáját a ComPacT NSX termékcsaládon belül.
A megszakító mechanikai élettartama 15000 kapcsolási ciklus, míg villamos élettartama terheléstől függően változik: 690 V AC feszültségen névleges áram mellett 2000 ciklus, míg az áramerősség felénél már 6000 ciklus. 440 V AC feszültségen ezek az értékek még kedvezőbbek: névleges áramnál 4000 ciklus, félterhelésnél pedig 8000 ciklus érhető el. A készülék IP40-es védettséggel rendelkezik az IEC 60529 szerint, és ellenáll az IK07 fokozatú mechanikai behatásoknak is. Működési hőmérséklet-tartománya rendkívül széles: -25 °C-tól +70 °C-ig használható, tárolása pedig -50 °C és +85 °C között megengedett, ami szélsőséges környezeti feltételek melletti alkalmazhatóságot is lehetővé tesz.
A ComPacT NSX megszakító-család számos műszaki előnnyel rendelkezik: 3 és 4 pólusú változatokban érhető el, széles elektronikai és termikus-mágneses védelmi funkciókkal. Az alapkeret kompatibilis bármilyen típusú kioldóegységgel, amelyet külön kell megrendelni. A készülék csatlakoztatható az EcoStruxure Power IoT-alapú architektúrához, ami lehetővé teszi az energiaelosztó rendszer minden aspektusának fejlesztését. A termék maximalizálja az energiaellátás rendelkezésre állását a korrekciós, megelőző és prediktív karbantartás révén, különösen ha fejlett MicroLogic kioldóegységekkel párosítják. Az Everlink csatlakozásoknak köszönhetően megelőzhető az elektromos tűz kialakulása is. A megszakító méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység, fix szerelési móddal és toggle típusú kezeléssel rendelkezik.
Schneider Electric ComPacT NSX (2021) - C63S3 - Megszakító alapkeret, NSX630S, 100 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630S
Termék vagy összetevő típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
100 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
120 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
40 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
90 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kódja: S 100 kA 415 V AC
Vezérlés típusa: Toggle
Szerelési mód: Rögzített
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
100 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
120 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
90 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Villamos élettartam:
6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
2000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
4000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
8000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Szerelési felület: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 45 mm
Védelem típusa: Védelem nélkül
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Környezet
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
Műszaki előnyök
Névleges áram: 100A-tól 630A-ig és 9 megszakítóképesség a 2 méretű megszakítókhoz
3 és 4 pólusú verziók elérhetők
Elektronikus és termikus-mágneses védelmek széles választéka
Plug and play vezetékezési rendszer és kommunikációs kiegészítők
Ez az alapkeret kioldóegység nélkül érkezik, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegység integrált teljesítménymérővel: I, U, P, E, THD, CosPhi
