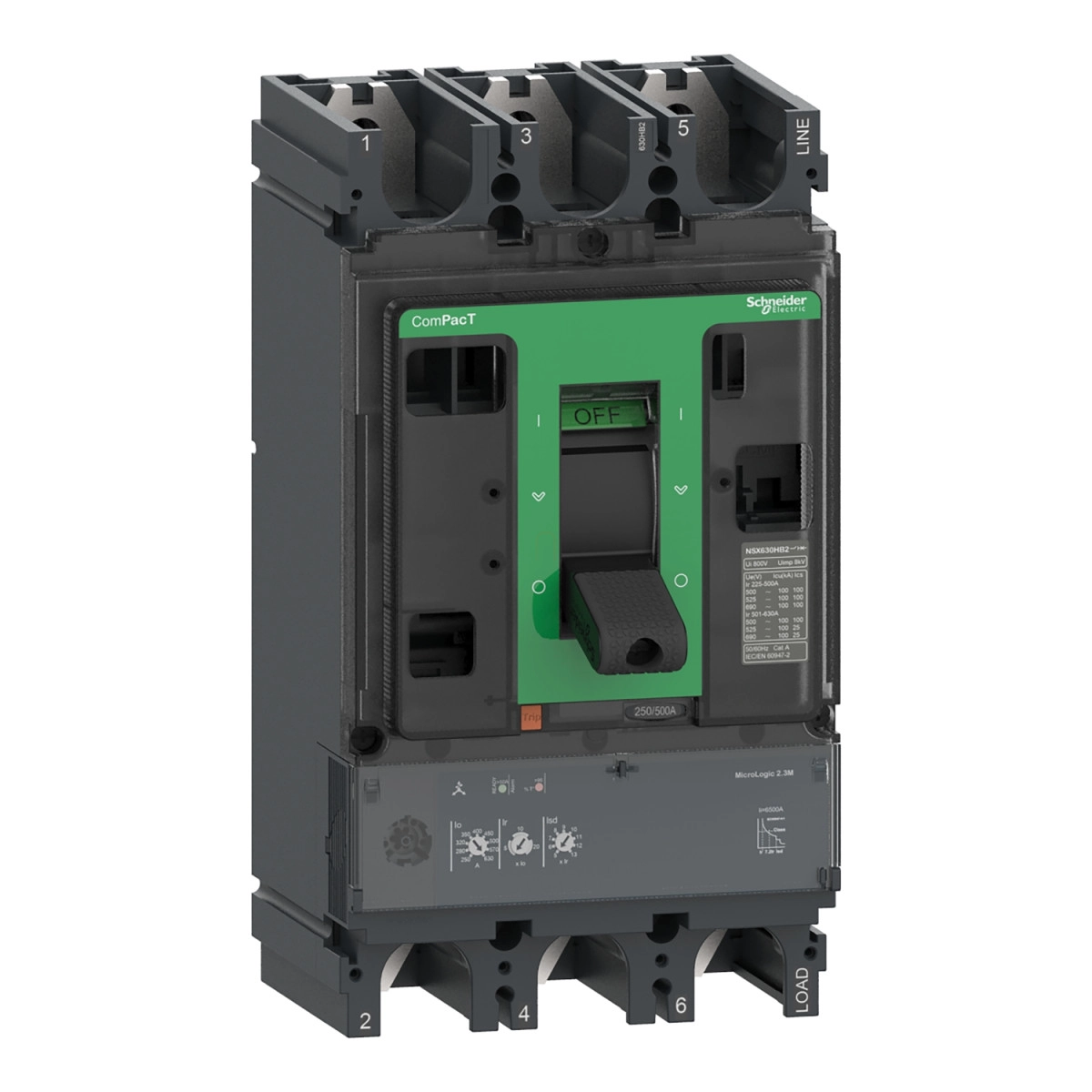

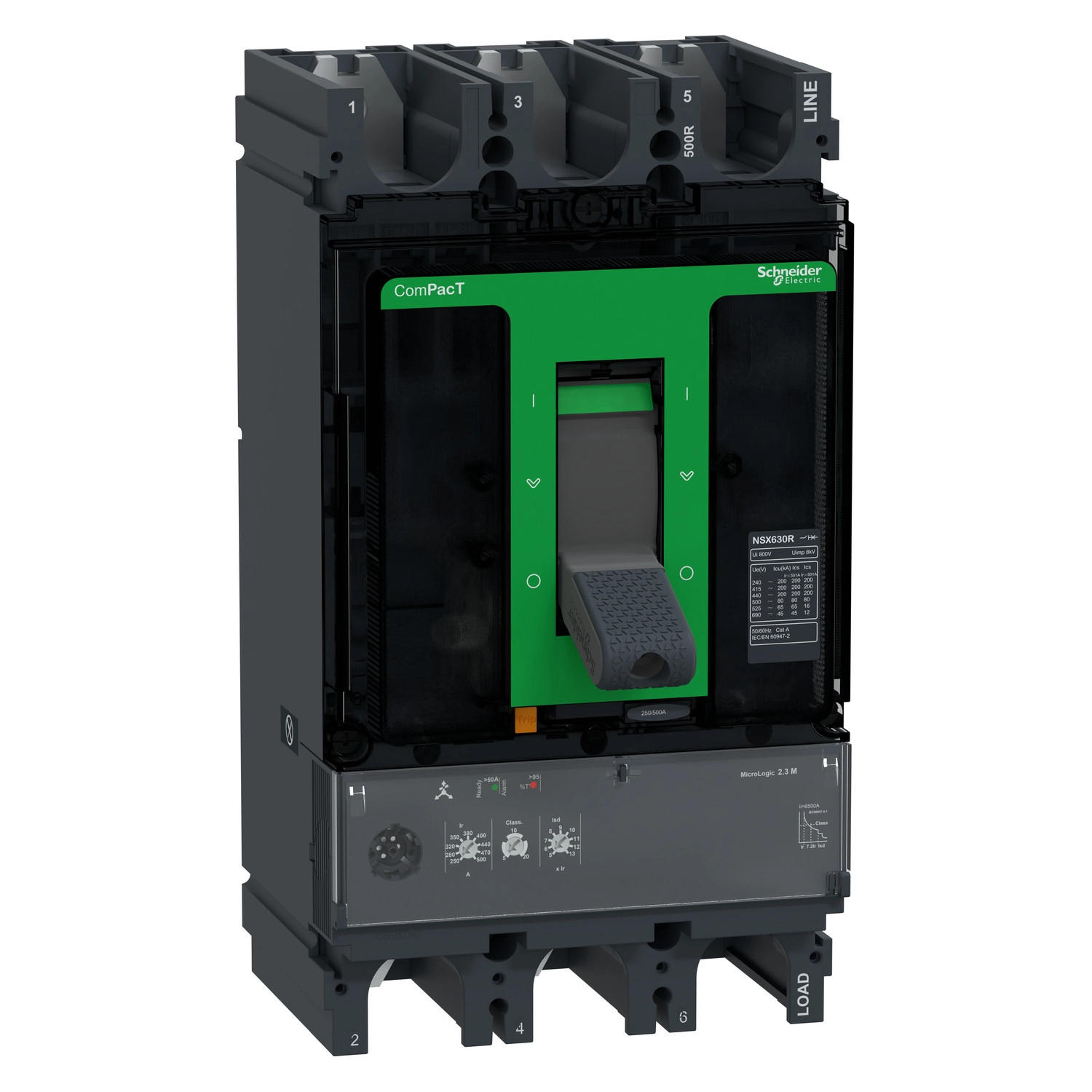

Schneider Electric ComPacT NSX (2021) - C63R32M500 - Megszakító NSX630R, 200 kA 415 VAC, MicroLogic 2.3 M kioldóegység 500 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A megszakító 500 A névleges áramerősséggel rendelkezik 65 °C-on, és képes 690 V AC feszültségen működni 50/60 Hz hálózati frekvencián. Kiemelkedő megszakítóképessége alkalmassá teszi a legigényesebb feladatok ellátására is, hiszen 200 kA rövidzárlati megszakítóképességgel (Icu) rendelkezik 220/240 V AC és 380/415 V AC feszültségszinteken, ami a piacon elérhető egyik legerősebb védelem. A megszakítóképesség értéke 440 V AC esetén továbbra is 200 kA, míg magasabb feszültségszinteken 80 kA (500 V), 65 kA (525 V) és 45 kA (660/690 V) értékeket biztosít, mindezt az IEC 60947-2 szabványnak megfelelően.
A C63R32M500 megszakító a fejlett MicroLogic 2.3 M elektronikus kioldóegységgel van felszerelve, amely LSoI védelmi funkciókat kínál: hosszú késleltetésű túlterhelés elleni védelem (L), rövid késleltetésű zárlatvédelem (So) és pillanatnyi zárlatvédelem (I). A megszakító emellett fázisvédelem mellett fázis-kiegyensúlyozatlanság ellen is véd, ami különösen fontos motorvédelmi alkalmazásoknál. A hosszú késleltetésű védelem 9 különböző beállítást tesz lehetővé 250-500 A tartományban, a rövid késleltetésű zárlatvédelem pedig 5-13×Ir között állítható. A pillanatnyi zárlatvédelem rögzített 6500 A értéknél lép működésbe. A motorvédelmi osztályok közül választhatunk 5, 10 és 20-as tripping osztályok között, a konkrét alkalmazás igényeinek megfelelően.
Mechanikai tartóssága 15000 kapcsolási ciklus, elektromos tartóssága pedig terhelésfüggő: 440 V-nál In/2 terheléssel 8000, In terheléssel 4000 ciklus; míg 690 V-nál In/2 terheléssel 6000, In terheléssel 2000 ciklus. A megszakító 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami tovább növeli a védett berendezés biztonságát.
Telepítési szempontból rugalmas megoldást kínál, hiszen vízszintesen és függőlegesen egyaránt szerelhető, hátlapra rögzíthető fix kivitelben. A csatlakozás mind fent, mind lent az előlapon történik, 45 mm-es csatlakozási osztással. A megszakító méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység, súlya mindössze 6,2 kg.
A helyi jelzések könnyű állapotazonosítást tesznek lehetővé: villogó zöld LED jelzi az üzemkész állapotot, míg piros LED figyelmeztet, ha a hőmérséklet meghaladja a beállított pont 95%-át. Az IP40 védettségi szint (IEC 60529 szerint) és az IK07 mechanikai ütésállóság (IEC 62262 szerint) tovább növeli a készülék megbízhatóságát. A Class II besorolású előlapi villamos érintésvédelem és a III-as túlfeszültség kategória biztosítja a biztonságos használatot.
Környezeti feltételek szempontjából a megszakító széles működési tartománnyal rendelkezik: -25...70 °C üzemi hőmérséklet, -50...85 °C tárolási hőmérséklet, 0...95% relatív páratartalom. 2000 m tengerszint feletti magasságig teljes névleges értékkel használható, míg 2000-5000 m között teljesítménycsökkentéssel működtethető.
Schneider Electric ComPacT NSX (2021) - C63R32M500 - Megszakító NSX630R, 200 kA 415 VAC, MicroLogic 2.3 M kioldóegység 500 A, 3P3d műszaki adatok
Fő tulajdonságok
Terméktípus: Áramköri megszakító
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630R
Alkalmazás: Motorvédelem
Pólusok: 3P
Védett pólusok: 3D
Névleges áram: 500 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 200 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
200 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
200 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
80 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint)
65 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szerint)
45 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképesség kód: R 200 kA 415 V AC
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 2.3 M
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Vezérlés típusa: Kapcsolókar
Megszakító szerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi megszakítóképesség: 200 kA 220/240 V AC esetén
200 kA 380/415 V AC esetén
200 kA 440 V AC esetén
80 kA 500 V AC esetén
65 kA 525 V AC esetén
45 kA 660/690 V AC esetén
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2
4000 ciklus 440 V In
6000 ciklus 690 V In/2
2000 ciklus 690 V In
Teljesítmény-disszipáció pólusonként: 39,7 W
Szerelési jellemzők
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Hátlapra fektetve
Felső csatlakozás: Előlapi
Alsó csatlakozás: Előlapi
Csatlakozási távolság: 45 mm
Védelmi beállítások
Védelem típusai: L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid késleltetésű zárlat elleni védelem fix késleltetéssel
I: pillanatnyi zárlat elleni védelem
Kioldóegység értéke: 500 A 65 °C-on
Motor kioldási osztály: 20, 10, 5
Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság
Hosszú késleltetésű megszólalási beállítás típusa: Ir (hőkioldás), 9 fokozatban állítható
Hosszú késleltetésű védelmi megszólalási beállítási tartomány: 250...500 A
Rövid késleltetésű védelmi megszólalási beállítási típus: Isd, 9 fokozatban állítható
Rövid késleltetésű védelmi megszólalási beállítási tartomány: 5...13 x Ir
Pillanatnyi védelmi megszólalási tartomány: 6500 A (fix)
Kijelzés, méret
Helyi jelzés: Villogó LED (zöld) az üzemkész állapothoz
LED 95% Ith (piros) a hőmérséklet beállított pont feletti értékére
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos érintésvédelmi osztály: Class II az előlapon
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40 (IEC 60529 szerint)
IK ütésállósági fokozat: IK07 (IEC 62262 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000...5000 m teljesítménycsökkentéssel
