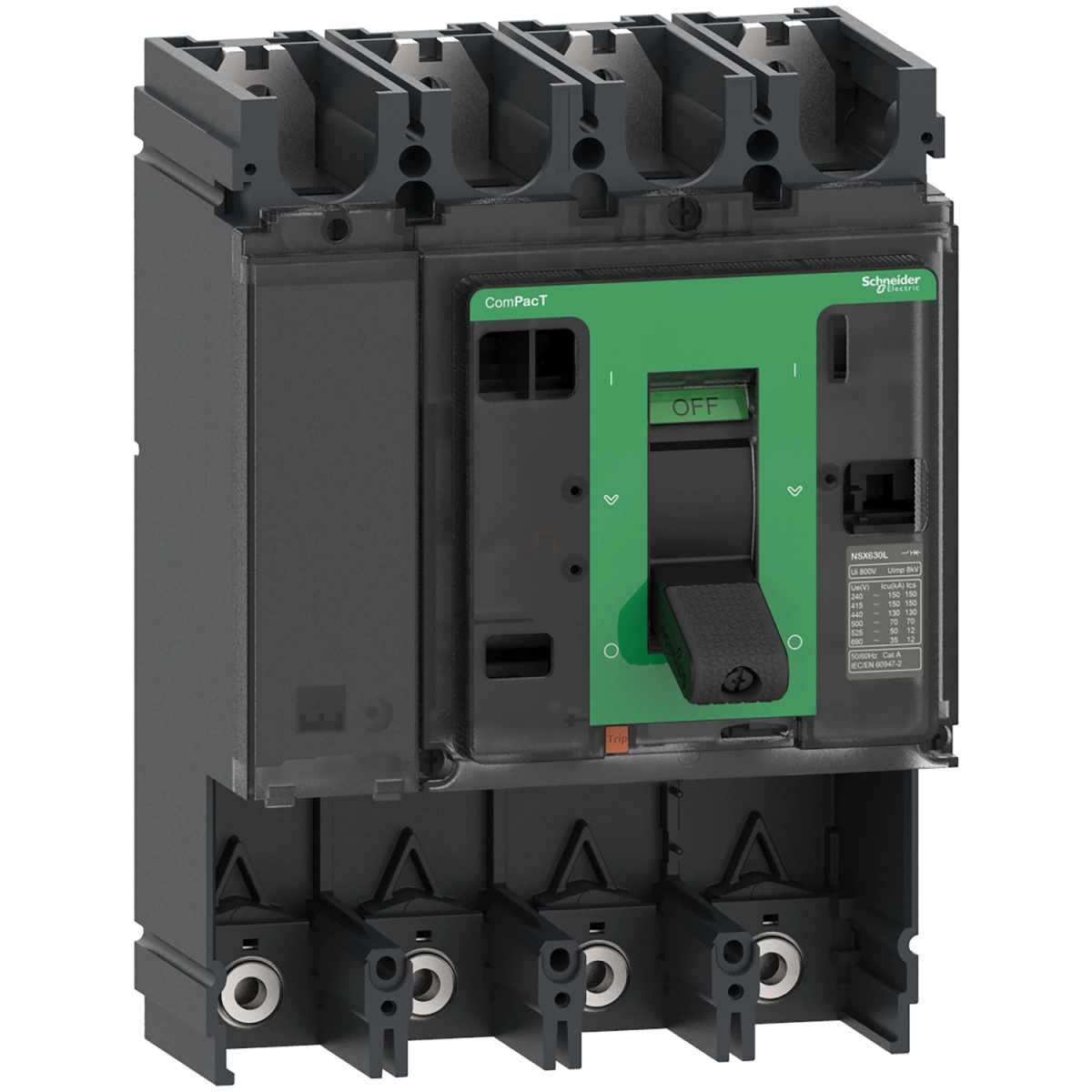

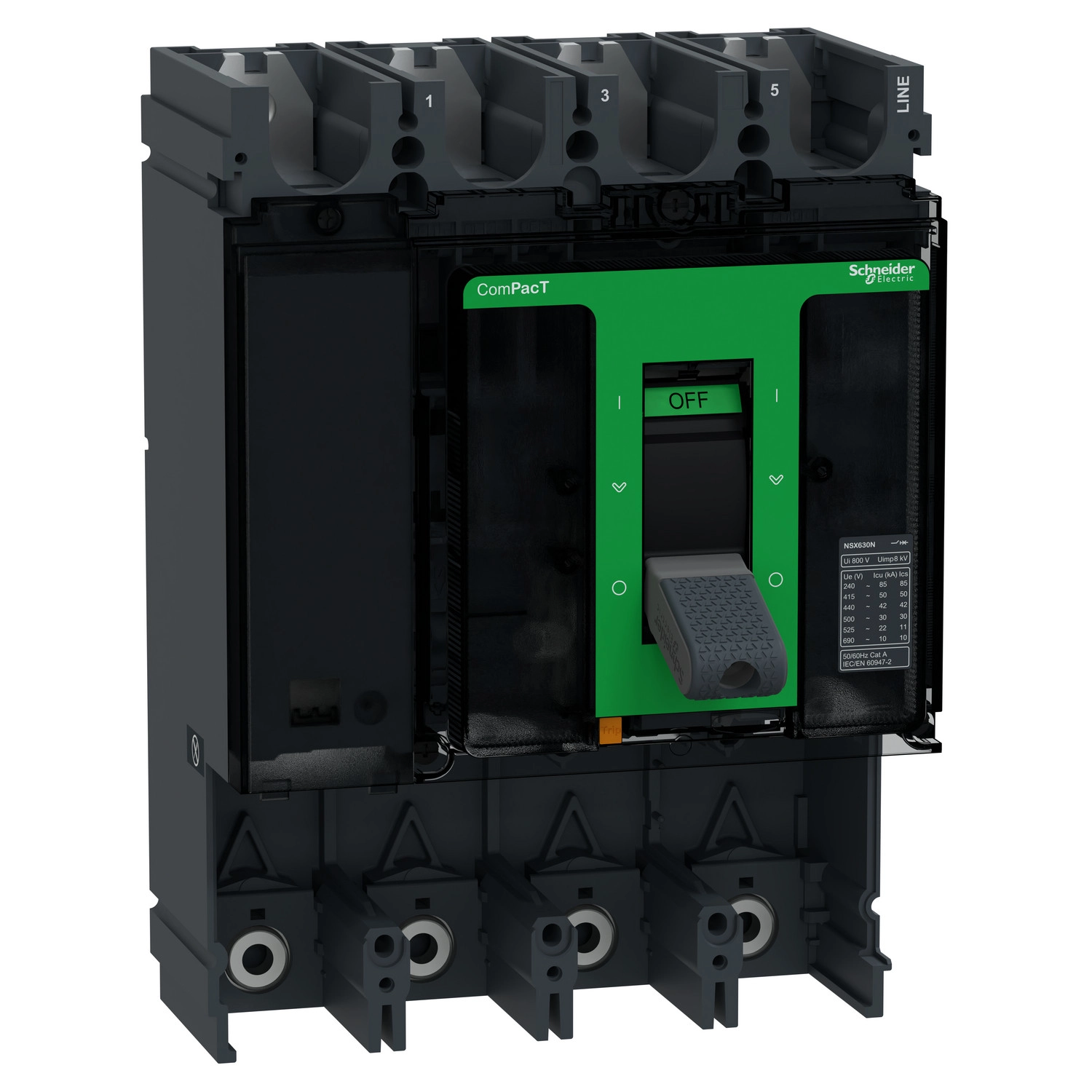

A Schneider Electric ComPacT NSX sorozat C63N4 típusú megszakító alapkerete egy rendkívül megbízható és sokoldalú áramköri megszakító, amely kifejezetten a 630 amperes terhelésekhez lett kialakítva. Ez a professzionális áramvédelmi készülék a ComPacT NSX termékcsalád része, amely kiváló minőségével és robusztus kialakításával tűnik ki a villamossági piacról. A C63N4 típusjelzésű megszakító alapkeret NSX630N változata 4 pólusú kivitelben készül, és kioldóegység nélkül kerül forgalomba, így lehetőséget ad a felhasználónak, hogy a saját igényeinek megfelelő kioldóegységet külön vásárolja meg és szerelje fel.
A megszakító alapkeret kiemelkedő műszaki jellemzőkkel rendelkezik. 630 A névleges áramerőssége mellett 40 °C környezeti hőmérsékleten üzemeltethető optimálisan. A készülék 690 V AC névleges üzemi feszültséggel bír, amely megfelel az IEC 60947-2 szabványnak. Az AC hálózatokban 50/60 Hz frekvencián alkalmazható. A megszakító alapkeret szigetelése is kimagasló, 800 V AC névleges szigetelési feszültséggel és 8 kV impulzus-állósággal rendelkezik. A semleges vezető pozíciója bal oldalon található, ami fontos szempont lehet a bekötés tervezésénél.
A C63N4 megszakító alapkeret megszakítóképessége különböző feszültségszinteken eltérő értékeket mutat, ami rendkívül rugalmassá teszi a felhasználását. 220/240 V AC esetén 85 kA, 380/415 V AC mellett 50 kA, 440 V AC-nál 42 kA, 500 V AC-nál 30 kA, 525 V AC-nál 22 kA, míg 660/690 V AC feszültségnél 10 kA megszakítóképességgel rendelkezik (IEC 60947-2 szerint). Az UL 508 szabvány szerint 240 V AC-nál 85 kA, 480 V AC-nál 50 kA, és 600 V AC-nál 20 kA megszakítóképességgel bír. Fontos megjegyezni, hogy a megszakítóképesség kódja N 50 kA 415 V AC, amely a leggyakoribb felhasználási területre utal. A készülék izolációs képességgel is rendelkezik, megfelel az EN/IEC 60947-2 szabványnak, és A kategóriájú felhasználási kategóriába tartozik.
A C63N4 mechanikai tartóssága kiemelkedő, 15 000 ciklusra van tervezve az IEC 60947-2 szerint. Elektromos tartóssága is figyelemre méltó: 690 V AC 50/60 Hz mellett In/2 terhelésnél 6000 ciklus, teljes In terhelésnél 2000 ciklus, míg 440 V AC 50/60 Hz esetén In terhelésnél 4000 ciklus, In/2 terhelésnél pedig 8000 ciklus elektromos élettartammal rendelkezik. A készülék méretei is fontos információk a beépítés szempontjából: szélessége (W) 185 mm, magassága (H) 255 mm, mélysége (D) pedig 110 mm. A megszakító alapkeret hátlapra szerelhető, elöl felül és alul csatlakoztatható, 45 mm-es csatlakozási távolsággal. A kezelés toggle (billenő) kapcsolóval történik, a szerelési módja pedig fix. A készülék IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 besorolású az IEC 62262 szerint. Működési hőmérséklet tartománya -25 °C és 70 °C között van, tárolási hőmérsékleti tartománya pedig -50 °C és 85 °C között. A C63N4 megszakító alapkeret kompatibilis bármilyen típusú kioldóegységgel, amelyet külön kell megrendelni. A ComPacT NSX sorozat széleskörű kiegészítőkkel használható, beleértve a vezeték nélküli segédérintkezőket, kioldóegységeket, fázisközti akadályokat, kapocsburkolatokat, forgatófogantyúkat, standard segédérintkezőket, feszültségcsökkenési kioldókat, sönt kioldókat és motorműködtető modulokat.
Schneider Electric ComPacT NSX (2021) - C63N4 - Megszakító alapkeret, NSX630N, 50 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 4P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630N
Termék vagy komponens típus: Alapkeret
Alkalmazás: Elosztás
Pólusok leírása: 4P
Semleges vezető pozíciója: Bal
Névleges áram: 630 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség kód: N 50 kA 415 V AC
Megszakítóképesség UL 508 szerint:
- 85 kA 240 V AC 50/60 Hz
- 50 kA 480 V AC 50/60 Hz
- 20 kA 600 V AC 50/60 Hz
Megszakítóképesség IEC 60947-2 szerint:
- 85 kA Icu 220/240 V AC 50/60 Hz
- 50 kA Icu 380/415 V AC 50/60 Hz
- 42 kA Icu 440 V AC 50/60 Hz
- 30 kA Icu 500 V AC 50/60 Hz
- 22 kA Icu 525 V AC 50/60 Hz
- 10 kA Icu 660/690 V AC 50/60 Hz
Kiegészítő jellemzők
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus-állóság: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség:
- 11 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
- 85 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
- 10 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
- 50 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
- 30 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
- 42 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai tartósság: 15000 ciklus az IEC 60947-2 szerint
Elektromos tartósság:
- 6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
- 2000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
- 4000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
- 8000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Szerelési alap: Hátlap
Felső csatlakoztatás: Elöl
Alsó csatlakoztatás: Elöl
Csatlakozási távolság: 45 mm
Védelmi típus: Védelem nélkül
Kezelés típusa: Toggle (billenő)
Szerelési mód: Fix
Méretek
Szélesség (W): 185 mm
Magasság (H): 255 mm
Mélység (D): 110 mm
Környezet
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
