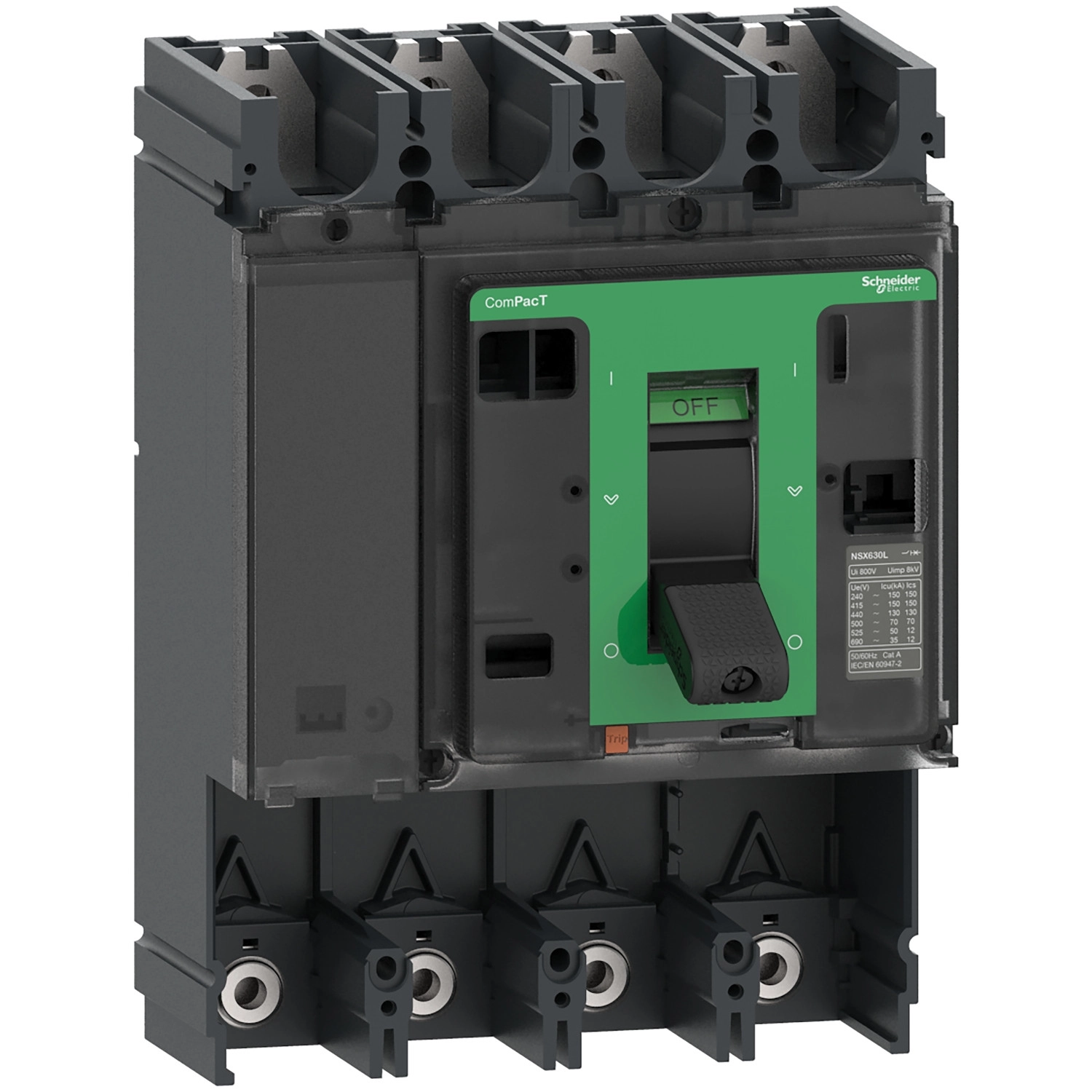

A Schneider Electric ComPacT NSX630L (C63L4) megszakító alapkeret egy rendkívül megbízható és sokoldalú megoldás az elosztórendszerekben történő áramkörvédelemre. Ez a 4 pólusú, trip unit (kioldóegység) nélküli alapkeret 630 A névleges áramerősséggel rendelkezik, és kimagasló 150 kA megszakítóképességet biztosít 415 V AC hálózati feszültségen. A termék ideális választás ipari és kereskedelmi létesítmények számára, ahol kritikus fontosságú a biztonságos és folyamatos energiaellátás biztosítása.
A ComPacT NSX sorozat részeként ez az alapkeret támogatja a különféle kioldóegységek utólagos beépítését, így rugalmasan konfigurálható a konkrét alkalmazási igényeknek megfelelően. A készülék 690 V AC névleges üzemi feszültséggel rendelkezik, és széles megszakítóképesség-tartományt kínál különböző feszültségszinteken: 150 kA 220/240 V AC-n és 380/415 V AC-n, 130 kA 440 V AC-n, 70 kA 500 V AC-n, 50 kA 525 V AC-n, valamint 35 kA 660/690 V AC-n. Ez a sokoldalúság lehetővé teszi, hogy ugyanazt a megszakítót különböző hálózati feszültségszinteken használhassuk, ami egyszerűsíti a készletezést és a karbantartást.
A NSX630L további kiemelkedő jellemzői között szerepel a 800 V AC szigetelési feszültség, a 8 kV lökőfeszültség-állóság, valamint a különböző mechanikai és elektromos élettartam adatok. A megszakító 15000 mechanikai működési ciklust biztosít, míg az elektromos élettartam a terheléstől függően változik: 440 V AC-n 4000 ciklus a névleges áramnál (In), és 8000 ciklus a névleges áram felénél (In/2); 690 V AC-n pedig 2000 ciklus In-nél és 6000 ciklus In/2-nél. A készülék Toggle típusú vezérlővel rendelkezik és fix rögzítési móddal telepíthető. Kiemelendő az EN/IEC 60947-2 szabványnak való megfelelősége és a szigetelési képessége is, ami lehetővé teszi az áramkör biztonságos leválasztását. A megszakító IP40 védettségi fokozattal és IK07 ütésállósági szinttel rendelkezik, ami biztosítja a megfelelő védelmet a külső behatásokkal szemben.
A ComPacT NSX sorozat számos műszaki előnyt kínál, beleértve a 3 és 4 pólusú változatok elérhetőségét, az elektronikus és termomágneses védelmek széles választékát, valamint a plug and ready kábelezési rendszert és kommunikációs kiegészítőket. Az alapkeret kompatibilis bármely típusú kioldóegységgel, amelyet külön kell megrendelni. A fejlett kioldóegységek integrált teljesítménymérést, I, U, P, E, THD és CosPhi paraméterek mérését teszik lehetővé. A Schneider Electric C63L4 megszakító alapkeret technológiailag fejlett megoldást kínál, amely kiváló teljesítményt, megbízhatóságot és biztonságot nyújt a modern elosztóhálózatok számára.
Schneider Electric ComPacT NSX (2021) - C63L4 - Megszakító alapkeret, NSX630L, 150 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 4P műszaki adatok
Általános jellemzők
Termékvonal: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630L
Termék vagy komponens típusa: Alapkeret
Alkalmazás: Elosztás
Pólusok leírása: 4P
Semleges vezető pozíciója: Bal
Elektromos jellemzők
Névleges áramerősség [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 130 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kód: L 150 kA 415 V AC
Vezérlés és szerelés
Vezérlés típusa: Kapcsolókar
Szerelési mód: Fix
Szerelési alap: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 45 mm
Védelem típusa: Védelem nélkül
Méretek
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]: 130 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
2000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
4000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
8000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Környezeti feltételek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet tartomány üzemelés közben: -25...70 °C
Környezeti hőmérséklet tartomány tárolás során: -50...85 °C
Műszaki előnyök
3 és 4 pólusú verziók elérhetők
Elektronikus és termomágneses védelmek széles választéka
Plug and ready kábelezési rendszer és kommunikációs kiegészítők
Ez az alapkeret kioldóegység nélkül érkezik, és kompatibilis bármely típusú kioldóegységgel, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegységekkel, amelyek integrált teljesítménymérést biztosítanak: I, U, P, E, THD, CosPhi
