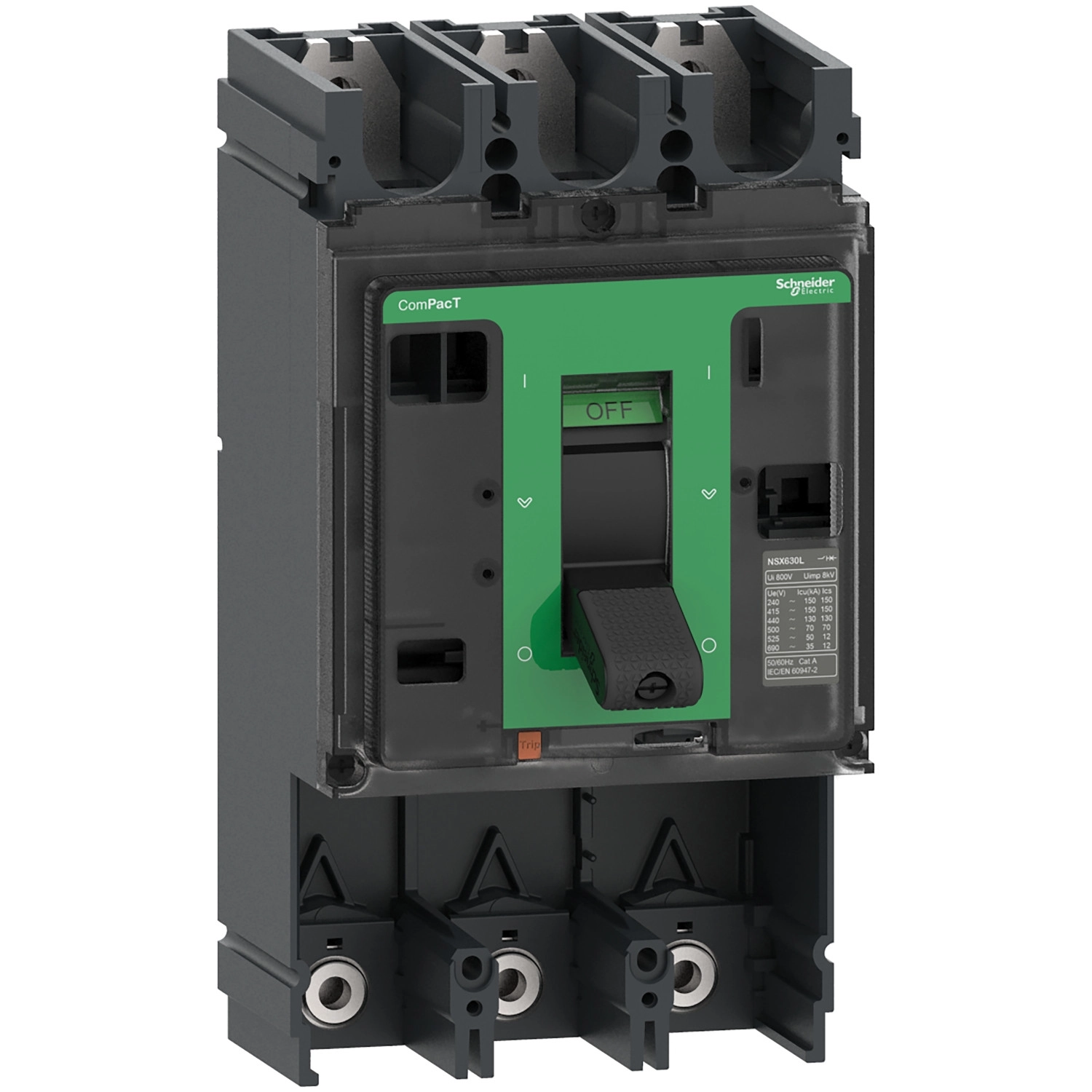

A Schneider Electric ComPacT NSX C63L3 megszakító alapkeret a ComPacT NSX termékcsalád kimagasló teljesítményű tagja, amely hatékony védelmet biztosít az elektromos hálózatok számára. Ez a 3-pólusú, kioldóegység nélküli alapkeret 630 A névleges árammal rendelkezik, és kiemelkedő megszakítóképességgel büszkélkedhet: 150 kA 415 V AC feszültségen. A termék a professzionális villamos rendszerek megbízható védelmi elemeként szolgál, különösen elosztóhálózatokban.
A ComPacT NSX630L alapkeret kivételes műszaki paraméterekkel rendelkezik. Névleges üzemi feszültsége 690 V AC 50/60 Hz, az IEC 60947-2 szabványnak megfelelően. Szigetelési feszültsége 800 V AC, impulzusfeszültség-állósága pedig 8 kV. A megszakítóképesség különböző feszültségszinteken is kiemelkedő: 220/240 V AC-n 150 kA, 380/415 V AC-n 150 kA, 440 V AC-n 130 kA, 500 V AC-n 70 kA, 525 V AC-n 50 kA, míg 660/690 V AC-n 35 kA. Névleges üzemi megszakítóképessége (Ics) szintén magas értékeket mutat: 220/240 V AC-n 150 kA, 380/415 V AC-n 150 kA, 440 V AC-n 130 kA, 500 V AC-n 70 kA, míg 525 V AC-n és 660/690 V AC-n egyaránt 12 kA. Ez a megszakító alkalmas leválasztásra is, az EN/IEC 60947-2 szabvány szerint.
A ComPacT NSX C63L3 megszakító alapkeret mechanikai élettartama 15000 kapcsolási ciklus, míg villamos élettartama 690 V AC-n 6000 ciklus In/2 áramnál és 2000 ciklus In áramnál, illetve 440 V AC-n 8000 ciklus In/2 áramnál és 4000 ciklus In áramnál. A kezelés toggle kapcsolóval történik, a rögzítés pedig fix kivitelű. Csatlakoztatása elöl történik, mind felül, mind alul, 45 mm-es bekötési távolsággal. Méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység. A készülék IP40 védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállóság jellemzi az IEC 62262 alapján. Az áramkör megszakító üzemeltetési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -50°C és +85°C között.
A ComPacT NSX termékcsalád számos előnnyel rendelkezik: 3 és 4 pólusú verziók érhetők el, széles elektronikus és termikus-mágneses védelmi választékkal. A rendszer plug-and-ready vezetékezést és kommunikációs kiegészítőket kínál. Ez az alapkeret kioldóegység nélkül érkezik, és kompatibilis bármilyen típusú kioldóegységgel, amit külön kell megrendelni. Fejlett kioldóegységgel integrált teljesítménymérés is megvalósítható (I, U, P, E, THD, CosPhi). A termék maximalizálja az energiaellátás rendelkezésre állását, megelőző karbantartási funkciókat biztosít az Everlink csatlakozásoknak köszönhetően, valamint kompatibilis az EcoStruxure Power IoT-alapú architektúrával, amely a teljes energiaelosztó rendszer minden aspektusát javítja.
Schneider Electric ComPacT NSX (2021) - C63L3 - Megszakító alapkeret, NSX630L, 150 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 3P műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630L
Termék vagy alkatrész típusa: Alapkeret
Készülék alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 130 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
150 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
150 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
50 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
70 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
35 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítóképesség kód: L 150 kA 415 V AC
Vezérlés és szerelés
Vezérlés típusa: Toggle
Szerelési mód: Fix
Kiegészítő műszaki adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]: 130 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
150 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
150 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
70 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
12 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
12 kA 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Mechanikai és villamos élettartam
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Villamos élettartam: 6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
2000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
4000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
8000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Csatlakozás és szerelés
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelmi típus: Védelem nélkül
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Környezet
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Villamos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3-as fokozat az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -50...85 °C
ComPacT NSX termékcsalád előnyei
Névleges áram: 100A-tól 630A-ig és 4 megszakítási képesség a 2 méretű megszakítókhoz
3 és 4 pólusú verziók elérhetők
Elektronikus és termikus-mágneses védelmek széles választéka
Plug and ready vezetékezési rendszer és kommunikációs kiegészítők
Az alapkeret kioldóegység nélkül érkezik, és kompatibilis bármilyen típusú kioldóegységgel, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegységgel, integrált teljesítményméréssel: I, U, P, E, THD, CosPhi
Funkcionális előnyök:
Maximális teljesítmény-rendelkezésre állás: korrekciós, megelőző és prediktív karbantartás az eszközkezeléshez a fejlett MicroLogic kioldóegységekkel párosítva
A védelem a megelőzéssel kezdődik: Az Everlink csatlakozásoknak köszönhetően megelőzi az elektromos tüzet és a megelőző karbantartást
Csatlakoztathatóság: EcoStruxure Power IoT-alapú architektúra, amely a villamosenergia-elosztó rendszer minden aspektusának javítására szolgál
