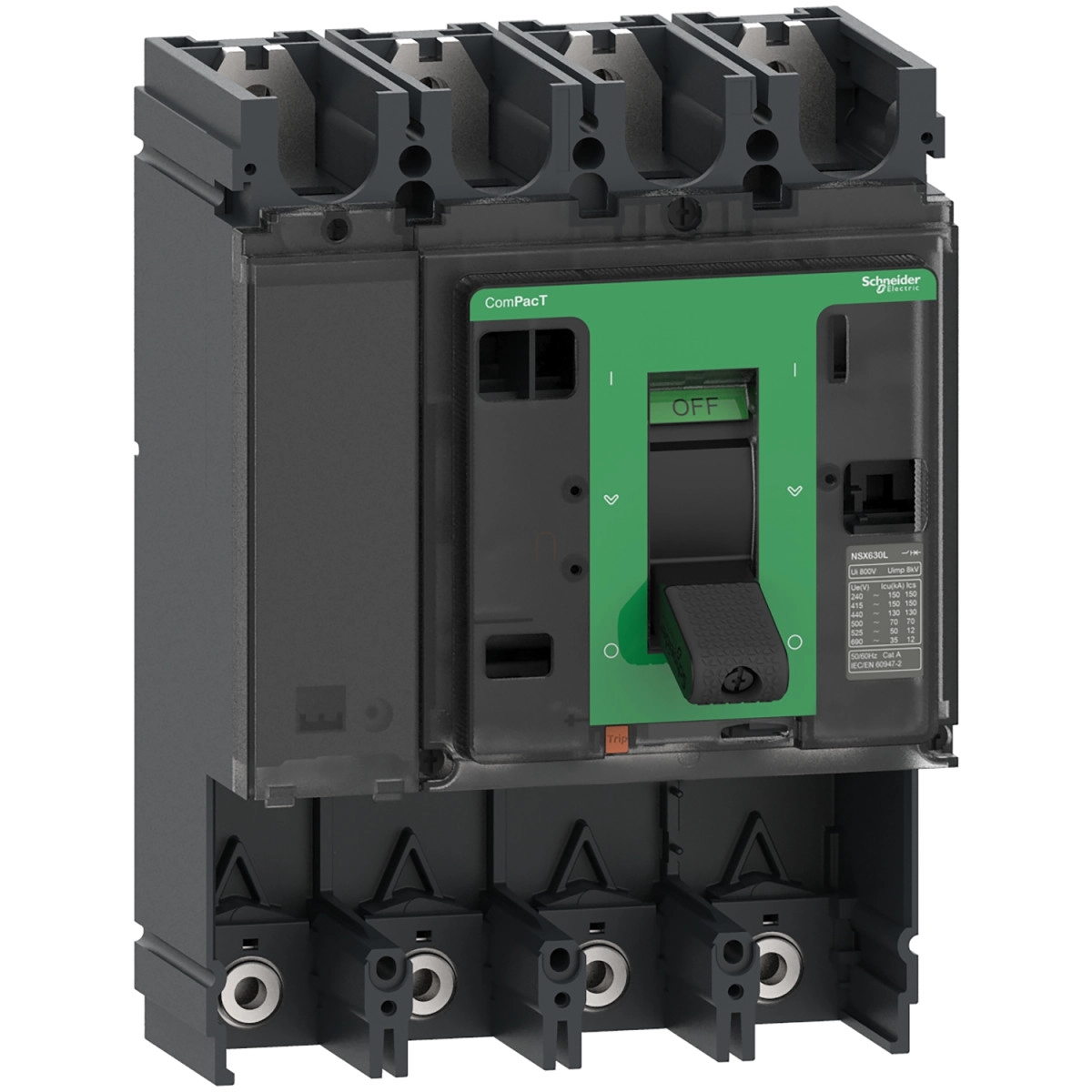

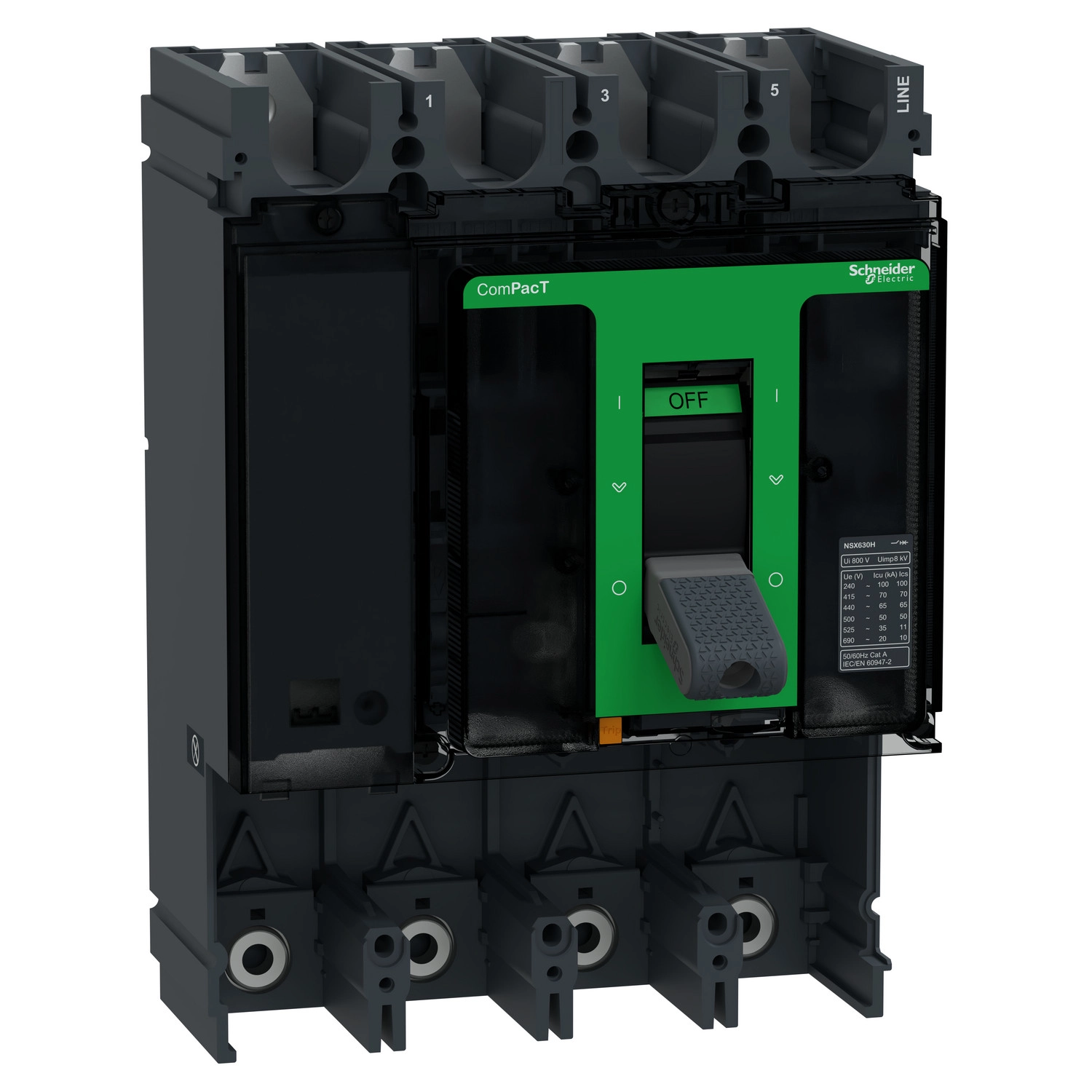

A Schneider Electric ComPacT NSX sorozatába tartozó C63H4 jelű megszakító alapkeret egy rendkívül megbízható és sokoldalú villamos védelmi berendezés, amely különösen alkalmas ipari és kereskedelmi elosztóhálózatokban való alkalmazásra. Ez a kompakt megszakító alapkeret a NSX630H típushoz tartozik, amely 630 A névleges áramerősséggel rendelkezik és jelentős, 70 kA-es zárlati megszakítóképességgel bír 415 VAC feszültségen.
A termék egyik legfontosabb jellemzője, hogy az alapkeret kioldóegység nélkül kerül forgalomba, így lehetőséget biztosít a felhasználónak, hogy a konkrét alkalmazásnak leginkább megfelelő kioldóegységet külön rendelje meg és szerelje be. A C63H4 négy pólusú (4P) kialakítással készül, amelynél a nullavezető pozíciója bal oldalon található, ami a telepítés és bekötés során fontos információ. A megszakító névleges üzemi feszültsége 690 V AC 50/60 Hz, amely megfelel az IEC 60947-2 szabványnak. A készülék szigetelési szilárdsága 800 V AC, míg névleges lökőfeszültség-állósága 8 kV, ami magas fokú védelmet biztosít túlfeszültség esetén.
A ComPacT NSX630H megszakító alapkeret rendkívüli teljesítményt nyújt a különböző alkalmazási területeken. Zárlati megszakítóképessége figyelemre méltó: 100 kA 220/240 V AC-nál, 70 kA 380/415 V AC-nál, 65 kA 440 V AC-nál, 50 kA 500 V AC-nál, 35 kA 525 V AC-nál és 20 kA 660/690 V AC-nál, az IEC 60947-2 szabványnak megfelelően. Az UL 508 szabvány szerint pedig 85 kA 240 V AC-nál, 65 kA 480 V AC-nál és 20 kA 600 V AC feszültségen. A névleges üzemi zárlati megszakítóképessége (Ics) szintén kiemelkedő értékeket mutat minden feszültségtartományban, biztosítva a rendszer megbízható működését még szélsőséges körülmények között is. A készülék kategória A felhasználási kategóriába tartozik, és az IEC 60947-2 szerint alkalmas leválasztásra, ami fokozza a biztonságot karbantartási munkálatok során.
A megszakító mechanikai élettartama 15000 kapcsolási ciklus, míg villamos élettartama terhelésfüggő: 690 V AC-nál In esetén 2000 ciklus, In/2 esetén 6000 ciklus; 440 V AC-nál pedig In esetén 4000 ciklus, In/2 esetén 8000 ciklus. A kapcsoló működtetése billenőkarral (toggle) történik, a rögzítése pedig fix kivitelű. A csatlakoztatás mind felül, mind alul frontális, a csatlakozási távolság 45 mm. A készülék méretei: szélesség 185 mm, magasság 255 mm, mélység 110 mm. A ComPacT NSX megszakító alkalmazási tartománya rendkívül széles - használható elosztóhálózatokban, ipari létesítményekben, középületekben és egyéb olyan helyeken, ahol megbízható áramelosztásra és védelemre van szükség. Környezeti működési hőmérsékleti tartománya -25°C és +70°C között van, ami széleskörű alkalmazhatóságot biztosít különböző klimatikus viszonyok között is. A termék IP40-es védettségével és IK07-es ütésállóságával rendelkezik, így megfelelő védelmet nyújt a por, valamint a mechanikai behatások ellen.
Schneider Electric ComPacT NSX (2021) - C63H4 - Megszakító alapkeret, NSX630H, 70 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 4P műszaki adatok
Fő jellemzők
Terméktípus: Megszakító alapkeret
Sorozat: ComPacT
Termék megnevezés: ComPacT NSX
Eszköz rövid neve: NSX630H
Összetevő típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok száma: 4P
Nullavezető pozíciója: Bal
Elektromos jellemzők
Névleges áram: 630 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség:
85 kA 240 V AC 50/60 Hz-nél az UL 508 szerint
65 kA 480 V AC 50/60 Hz-nél az UL 508 szerint
100 kA Icu 220/240 V AC 50/60 Hz-nél az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz-nél az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz-nél az IEC 60947-2 szerint
20 kA Icu 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
20 kA 600 V AC 50/60 Hz-nél az UL 508 szerint
Megszakítóképesség kódja: H 70 kA 415 V AC
Működtetési jellemzők
Működtetés típusa: Billenőkar
Szerelési mód: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség:
11 kA 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
100 kA 220/240 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
65 kA 440 V AC 50/60 Hz-nél az IEC 60947-2 szerint
70 kA 380/415 V AC 50/60 Hz-nél az IEC 60947-2 szerint
Mechanikai jellemzők
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Villamos élettartam:
6000 ciklus 690 V AC 50/60 Hz In/2-nél az IEC 60947-2 szerint
2000 ciklus 690 V AC 50/60 Hz In-nél az IEC 60947-2 szerint
4000 ciklus 440 V AC 50/60 Hz In-nél az IEC 60947-2 szerint
8000 ciklus 440 V AC 50/60 Hz In/2-nél az IEC 60947-2 szerint
Szerelési támaszfelület: Hátlap
Felső csatlakoztatás: Elölről
Alsó csatlakoztatás: Elölről
Csatlakozási távolság: 45 mm
Védelem típusa: Védelem nélkül
Szélesség: 185 mm
Magasság: 255 mm
Mélység: 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Technikai előnyök
Névleges áram: 100A-tól 630A-ig, valamint 2 méretű megszakítóhoz 9 megszakítóképesség
3 és 4 pólusú verziók elérhetők
Elektronikus és hőmágneses védelmek széles választéka
Plug and play kábelezési rendszer és kommunikációs kiegészítők
Ez az alapkeret kioldóegység nélkül érkezik, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
