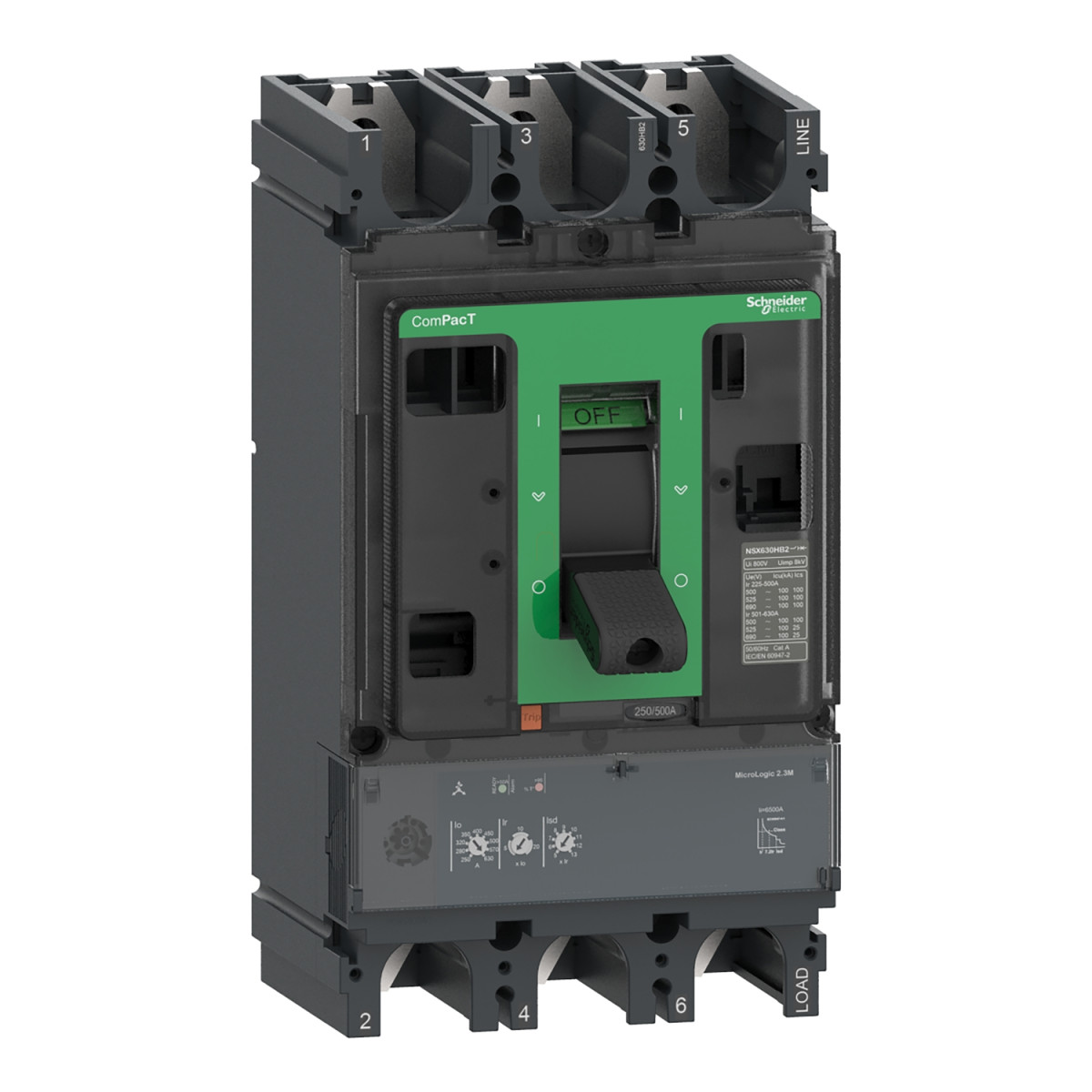

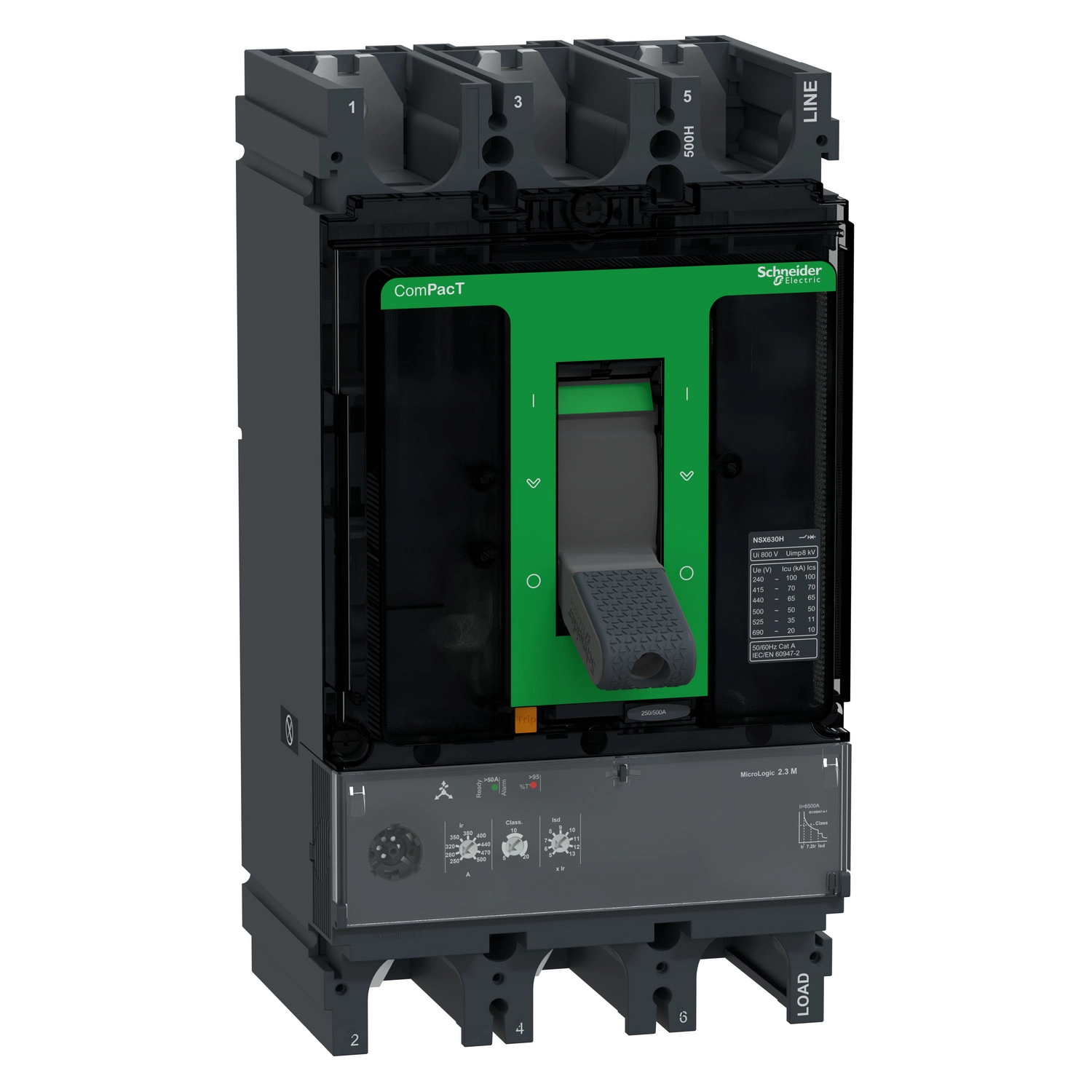

Schneider Electric ComPacT NSX (2021) - C63H32M500 - Megszakító NSX630H, 70 kA 415 VAC, MicroLogic 2.3 M kioldóegység 500 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A megszakító elektronikus MicroLogic 2.3 M kioldóegységgel van felszerelve, amely speciálisan motorvédelmi alkalmazásokhoz lett kifejlesztve. A névleges árama 500 A 65 °C környezeti hőmérsékletig, amely optimális védelmet nyújt nagy teljesítményű motorok számára. A termék széles üzemi feszültségtartományban működik, akár 690 V AC 50/60 Hz hálózati feszültségig is használható. A megszakító alkalmas leválasztásra is, így karbantartási munkálatok esetén biztonságos leválasztást tesz lehetővé, megfelelve az EN/IEC 60947-2 szabványnak.
A ComPacT NSX sorozat C63H32M500 típusa fejlett védelmi funkciókat kínál: túlterhelés elleni hosszú késleltetésű védelmet (L), rögzített késleltetésű rövidzárlat elleni védelmet (So) és pillanatnyi rövidzárlat elleni védelmet (I). A kioldóegység további előnye a fáziskiegyensúlyozatlanság elleni védelem is. A motorvédelmi osztály beállítható 5, 10 vagy 20 értékre, ami rugalmassá teszi különböző motoralkalmazásokhoz. A hosszú idejű védelmi kioldási beállítás (Ir) 250-500 A tartományban 9 különböző lépésben állítható, míg a rövid idejű védelem (Isd) 5-13 x Ir között állítható szintén 9 lépésben. A pillanatnyi rövidzárlati védelmi szint (Ii) fix 6500 A értékű.
Mechanikai szempontból a megszakító rendkívül strapabíró, 15000 mechanikai és akár 8000 elektromos kapcsolási ciklusra tervezett 440 V-os feszültségnél névleges áram felénél. Méretei kompaktak: 140 mm széles, 255 mm magas és 110 mm mély, össztömege pedig 6,2 kg. A megszakító frontoldali vezérlőkapcsolóval (toggle) rendelkezik, és fix beépítésű kivitelben készül. A termék IP40 védettségi fokozattal és IK07 ütésállósággal rendelkezik az IEC szabványok szerint.
A termék működési hőmérséklet-tartománya rendkívül széles, -25 és 70 °C között, tárolási hőmérséklete pedig -50 és 85 °C között van. Relatív páratartalom tekintetében 0-95% között használható. Tengerszint feletti magasság szempontjából 0-2000 m között teljes névleges paraméterekkel működik, míg 2000-5000 m között teljesítménycsökkentést igényel. A C63H32M500 kiegészítő funkciói között találhatók a helyi jelzőfények: villogó zöld LED jelzi az üzemkész állapotot, míg a piros LED a 95%-os hőmérséklet-határérték átlépését mutatja.
Schneider Electric ComPacT NSX (2021) - C63H32M500 -Megszakító NSX630H, 70 kA 415 VAC, MicroLogic 2.3 M kioldóegység 500 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630H
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Motorvédelem
Pólusok megnevezése: 3P
Védett pólusok megnevezése: 3D
Villamos jellemzők
Névleges áram: 500 A 65 °C-nál
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség: 100 kA Icu 220/240 V AC 50/60 Hz-nél az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz-nél az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
20 kA Icu 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz-nél az UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz-nél az UL 60947-4-1 szerint
20 kA Icu 600 V AC 50/60 Hz-nél az UL 60947-4-1 szerint
Megszakítóképesség kód: H 70 kA 415 V AC
Kioldóegység neve: MicroLogic 2.3 M
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Vezérlés típusa: Toggle
Megszakító felszerelési módja: Fix
Kiegészítő adatok
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges impulzus-állóképességi feszültség: 8 kV
Névleges üzemi megszakítóképesség: 100 kA 220/240 V AC 50/60 Hz-nél az IEC 60947-2 szerint
70 kA 380/415 V AC 50/60 Hz-nél az IEC 60947-2 szerint
65 kA 440 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
11 kA 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2-nél
4000 ciklus 440 V In-nél
6000 ciklus 690 V In/2-nél
2000 ciklus 690 V In-nél
Teljesítmény-disszipáció pólusonként: 39,7 W
Rögzítőfelület: Hátlap
Felszerelési helyzet: Vízszintes és függőleges
Hátlapon laposan
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 45 mm
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges értéke: 500 A 65 °C-nál
Motor kioldási osztály: 20, 10, 5
Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság
Hosszú időkésleltetésű védelem beállítási típusa Ir (termikus védelem): Állítható 9 fokozatban
Hosszú időkésleltetésű védelem kioldási áramtartománya: 250...500 A
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3-as az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
Méretek
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Nettó tömeg: 6,2 kg
