A Schneider Electric ComPacT NSX sorozat C63H31M500 típusú megszakítója egy kimagasló teljesítményű védelmi eszköz, amely tökéletes választás ipari motorvédelmi alkalmazásokhoz. Ez a NSX630H típusú megszakító kiemelkedő 70 kA megszakítóképességgel rendelkezik 415 V AC feszültségen, ami biztosítja a rendszer maximális védelmét még a legkomolyabb rövidzárlati helyzetekben is. A készülék 3 pólusú, 3D védett kialakítással készül, ami tökéletesen megfelel a háromfázisú motorok védelmi igényeinek.
A megszakító lelke a MicroLogic 1.3 M elektronikus kioldóegység, amely 500 A névleges árammal működik 65 °C-on. Ez a fejlett elektronikus kioldóegység SI (rövidzárlati és pillanatnyi) védelmi funkciókat kínál, így optimális védelmet biztosít a motorok számára. A rövidzárlati védelmi beállítás (Isd) 9 különböző értékre állítható be, 2500 A-től egészen 6500 A-ig, míg a pillanatnyi védelmi érték (Ii) fixen 6500 A-re van beállítva. A ComPacT NSX megszakító 690 V AC névleges üzemi feszültségen működik 50/60 Hz hálózati frekvencián, 800 V szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal rendelkezik, ami kiemelkedő üzembiztonságot garantál.
A C63H31M500 megszakító figyelemre méltó megszakítóképességgel rendelkezik különböző feszültségszinteken az IEC 60947-2 szabvány szerint: 100 kA 220/240 V AC-n, 70 kA 380/415 V AC-n, 65 kA 440 V AC-n, 50 kA 500 V AC-n, 35 kA 525 V AC-n és 20 kA 660/690 V AC-n. A megszakító UL 60947-4-1 szabvány szerint is minősített: 85 kA 240 V AC-n, 65 kA 480 V AC-n és 20 kA 600 V AC-n. Ez a sokoldalúság teszi lehetővé, hogy különböző feszültségszintű rendszerekben is megbízhatóan alkalmazható legyen. A készülék mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama 8000 ciklus 440 V-on In/2 terhelésnél, 4000 ciklus 440 V-on In terhelésnél, 6000 ciklus 690 V-on In/2 terhelésnél és 2000 ciklus 690 V-on In terhelésnél. A póluson belüli teljesítményveszteség 25 W, ami hatékony energiafelhasználást biztosít a működés során.
A készülék telepítése rendkívül rugalmas: hátlapra szerelhető, vízszintes és függőleges pozícióban egyaránt elhelyezhető, valamint a hátsó oldalra is felszerelhető. Mind a felső, mind az alsó csatlakozás frontálisan történik, 45 mm csatlakozási osztással. A megszakító fizikai méretei kompaktak: 140 mm széles, 255 mm magas és 110 mm mély, nettó tömege pedig 6,2 kg. Az eszköz IP40 védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósággal az IEC 62262 szabvány alapján. A megszakító -25...70 °C környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklete -50...85 °C, relatív páratartalom-tűrése 0...95%. Működési magassága 0...2000 m korlátozás nélkül, 2000...5000 m között pedig teljesítménycsökkentéssel. A C63H31M500 megszakító a modern ipari rendszerek ideális védelmi berendezése, amely ötvözi a megbízhatóságot, a sokoldalúságot és a magas szintű védelmi funkciókat.

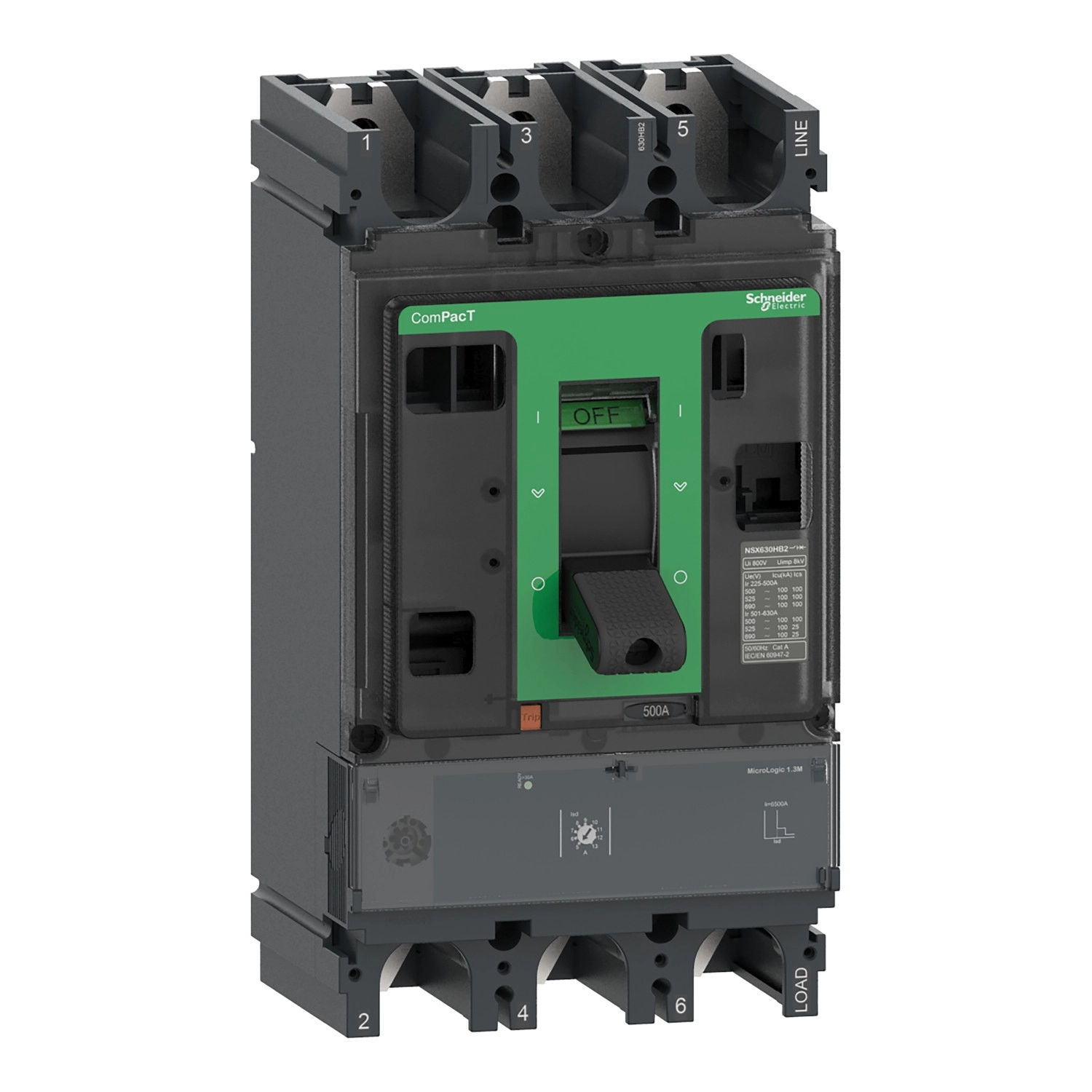

Schneider Electric ComPacT NSX (2021) - C63H31M500 - Megszakító NSX630H, 70 kA 415 VAC, MicroLogic 1.3 M kioldóegység 500 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630H
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Motorvédelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram: 500 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség kódja: H 70 kA 415 V AC
Megszakítóképesség: 100 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)
70 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
65 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
50 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
35 kA Icu 525 V AC 50/60 Hz (IEC 60947-2)
20 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V AC 50/60 Hz (UL 60947-4-1)
65 kA Icu 480 V AC 50/60 Hz (UL 60947-4-1)
20 kA Icu 600 V AC 50/60 Hz (UL 60947-4-1)
Üzemi megszakítóképesség
Üzemi megszakítóképesség: 100 kA 220/240 V AC 50/60 Hz (IEC 60947-2)
70 kA 380/415 V AC 50/60 Hz (IEC 60947-2)
65 kA 440 V AC 50/60 Hz (IEC 60947-2)
50 kA 500 V AC 50/60 Hz (IEC 60947-2)
11 kA 525 V AC 50/60 Hz (IEC 60947-2)
10 kA 660/690 V AC 50/60 Hz (IEC 60947-2)
Kioldóegység
Kioldóegység neve: MicroLogic 1.3 M
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: SI
Vezérlés típusa: Kapcsolókar
Megszakító szerelési mód: Fix
Kioldóegység névleges érték: 500 A 65 °C-on
Védelmi beállítások
Védelmi típus: S: rövidlejáratú rövidzárlat elleni védelem
I: pillanati rövidzárlat elleni védelem
Rövidlejáratú védelem kioldási beállítás típusa (Isd): Állítható 9 beállítás
Rövidlejáratú védelem kioldási beállítási tartomány [Isd]: 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A
Rövidlejáratú védelem késleltetés beállítás típusa (tsd): Fix
Pillanati védelem kioldási beállítás típusa (Ii): Fix
Pillanati védelem kioldási beállítási tartomány [Ii]: 6500 A
Kiegészítő jellemzők
Szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Földzárlat védelem: Nélkül
Zónaválasztó reteszelés: Nélkül
Slotok száma: 6 slot
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz
Mechanikai jellemzők
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2
4000 ciklus 440 V In
6000 ciklus 690 V In/2
2000 ciklus 690 V In
Teljesítményveszteség póluson: 25 W
Szerelési felület: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Hátoldalon fekve
Felső csatlakozás: Front
Alsó csatlakozás: Front
Csatlakozási osztás: 45 mm
Méretek és súly
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Nettó súly: 6,2 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
