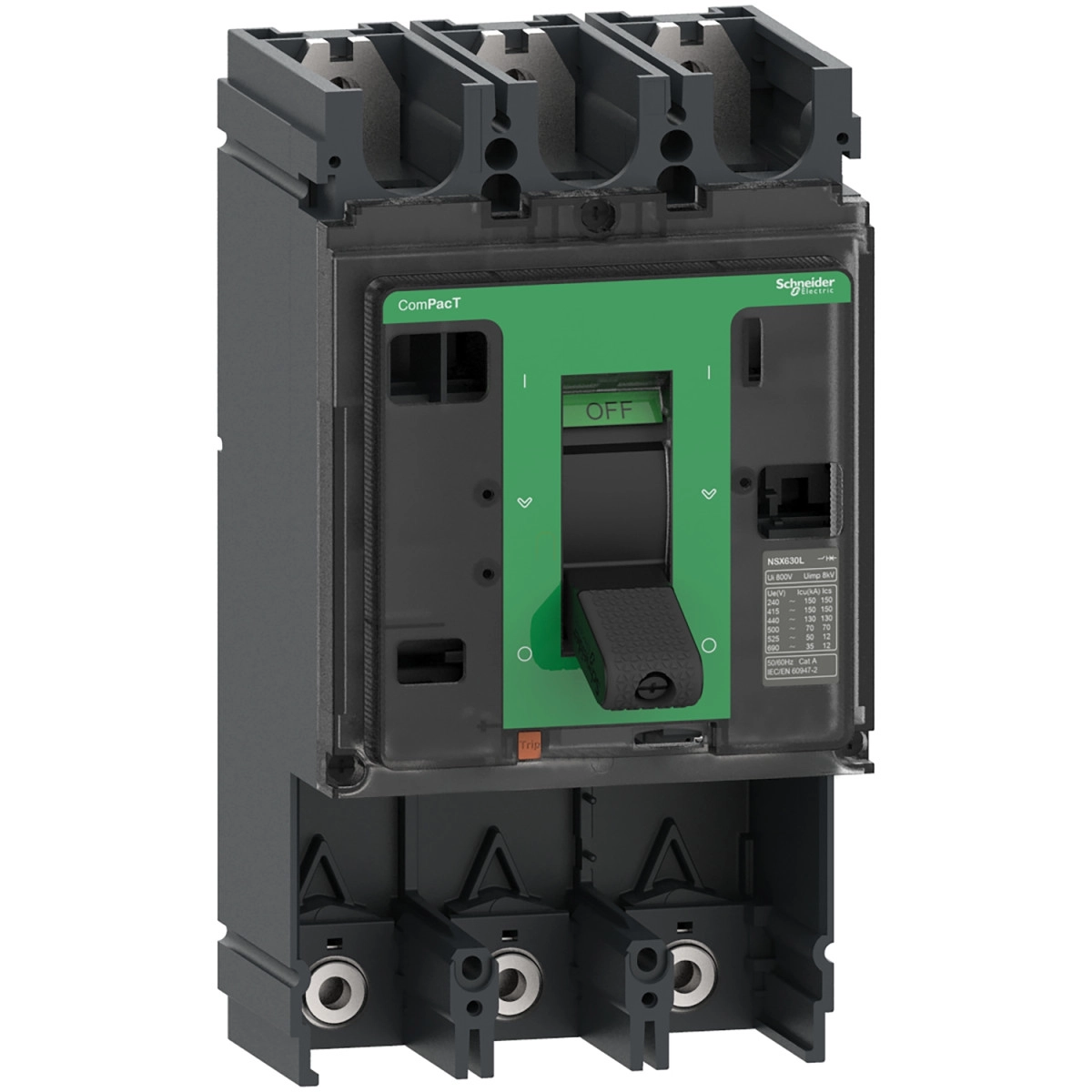

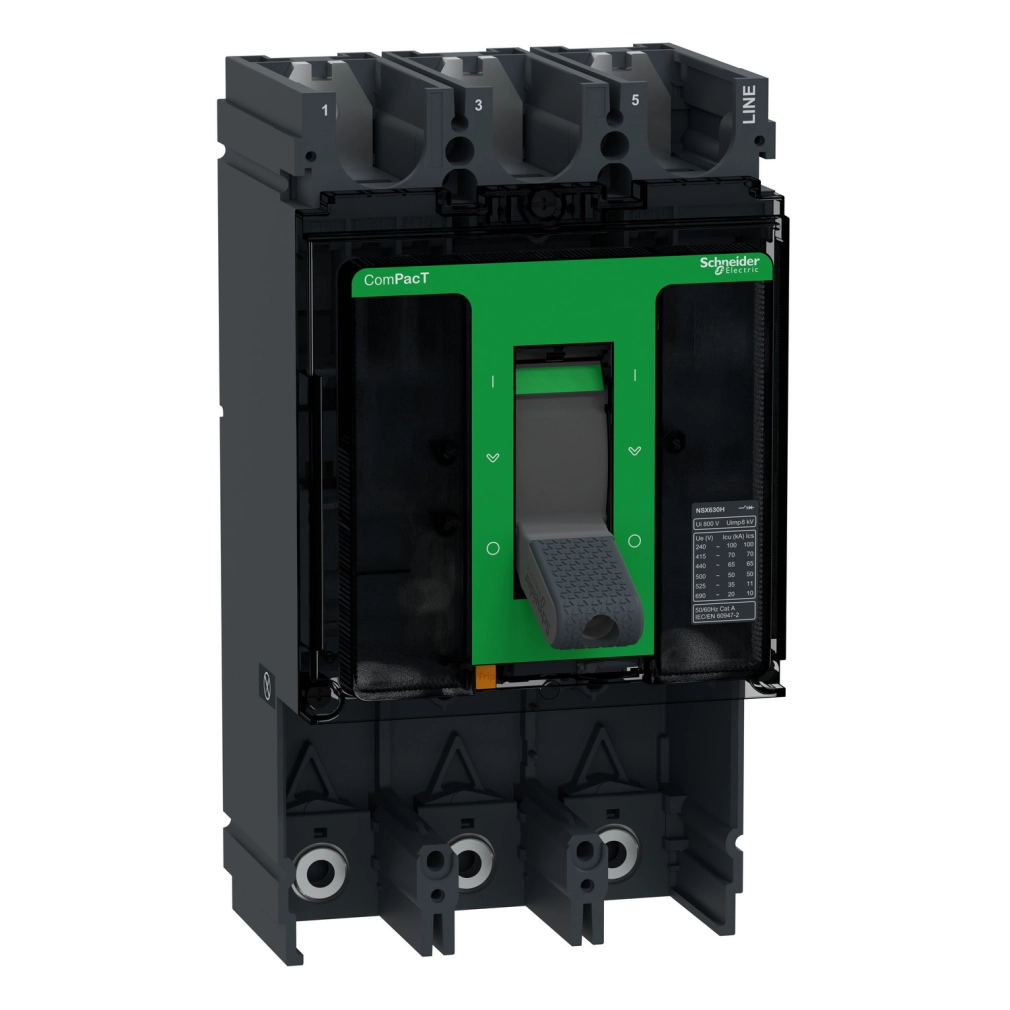

A Schneider Electric ComPacT NSX sorozat C63H3 típusú megszakító alapkerete egy kimagasló teljesítményű védelmi eszköz, amely kifejezetten elosztó hálózatokban történő alkalmazásra lett kifejlesztve. Ez az NSX630H termékcsaládba tartozó 3 pólusú alapkeret 630 A névleges árammal rendelkezik, és 70 kA zárlati megszakítóképességet biztosít 415 VAC-on. A megszakító alapkeret kioldóegység nélkül kerül szállításra, ami lehetővé teszi, hogy a felhasználó külön rendelje meg az alkalmazáshoz leginkább megfelelő kioldóegységet.
A ComPacT NSX C63H3 kiemelkedő műszaki paraméterekkel rendelkezik. A névleges üzemi feszültsége 690 V AC 50/60 Hz az IEC 60947-2 szabvány szerint, ami széles körű alkalmazhatóságot biztosít különböző ipari környezetekben. A megszakító alkalmas leválasztásra is az EN/IEC 60947-2 szabványnak megfelelően, így karbantartási és egyéb biztonsági célokra is használható. A termék A kategóriájú felhasználási kategóriával rendelkezik.
A megszakítóképesség rendkívül széles tartományban biztosított különböző feszültségszinteken: 85 kA 240 V AC-on, 70 kA 380/415 V AC-on, és 20 kA 660/690 V AC-on (az IEC 60947-2 szerint). A névleges szigetelési feszültség (Ui) értéke 800 V AC, míg a névleges lökőfeszültség-állóság (Uimp) 8 kV az IEC 60947-2 szabványnak megfelelően. A megszakító mechanikai élettartama 15000 ciklus, míg az elektromos élettartam terhelésfüggő: 690 V AC-on 6000 ciklus (In/2 terheléssel), illetve 2000 ciklus (In terheléssel); 440 V AC-on pedig 8000 ciklus (In/2 terheléssel), illetve 4000 ciklus (In terheléssel) az IEC 60947-2 szabvány szerint.
A ComPacT NSX C63H3 megszakító alapkeret szerelése egyszerű, hátlapra rögzíthető, méretei kompaktak: 140 mm széles, 255 mm magas és 110 mm mély. A front oldalon Class II védelmi osztályba tartozik, ami fokozott biztonságot nyújt. A termék környezeti védettségi besorolása IP40 az IEC 60529, valamint IK07 az IEC 62262 szabvány szerint. Üzemi hőmérséklet-tartománya széles, -25°C és +70°C között használható, tárolási hőmérséklet-tartománya pedig -50°C és +85°C között van. Szabványos csatlakozási lehetőségeket biztosít: a fel- és lefelé irányuló csatlakozások egyaránt a front oldalon találhatók, 45 mm-es csatlakozási osztással.
A Schneider Electric ComPacT NSX termékcsalád széles körű tartozékokkal bővíthető, amelyek között megtalálhatók a különféle kioldóegységek, vezeték nélküli segédérintkező, kapocsvédők, fázisközi határolók, motorműködtető mechanizmusok, valamint MN és MX kioldók. A C63H3 alapkeret kompatibilis bármilyen kioldóegységgel, amelyet külön kell megrendelni, és akár fejlett, beépített teljesítményméréssel rendelkező kioldóegységekkel is használható (I, U, P, E, THD, f, CosPhi). A megszakító toggle kezeléssel működtethető, és III-as túlfeszültségi kategóriába tartozik.
Schneider Electric ComPacT NSX (2021) - C63H3 - Megszakító alapkeret, NSX630H, 70 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 3P műszaki adatok
Fő paraméterek
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630H
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítási kapacitás
Megszakítási kapacitás: 85 kA 240 V AC 50/60 Hz UL 508 szerint
65 kA 480 V AC 50/60 Hz UL 508 szerint
100 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz IEC 60947-2 szerint
20 kA Icu 660/690 V AC 50/60 Hz IEC 60947-2 szerint
20 kA 600 V AC 50/60 Hz UL 508 szerint
Megszakítási kapacitás kód: H 70 kA 415 V AC
Névleges üzemi megszakítási kapacitás [Ics]: 11 kA 525 V AC 50/60 Hz IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz IEC 60947-2 szerint
100 kA 220/240 V AC 50/60 Hz IEC 60947-2 szerint
50 kA 500 V AC 50/60 Hz IEC 60947-2 szerint
65 kA 440 V AC 50/60 Hz IEC 60947-2 szerint
70 kA 380/415 V AC 50/60 Hz IEC 60947-2 szerint
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus IEC 60947-2 szerint
Elektromos élettartam: 6000 ciklus 690 V AC 50/60 Hz In/2 IEC 60947-2 szerint
2000 ciklus 690 V AC 50/60 Hz In IEC 60947-2 szerint
4000 ciklus 440 V AC 50/60 Hz In IEC 60947-2 szerint
8000 ciklus 440 V AC 50/60 Hz In/2 IEC 60947-2 szerint
Kezelés típusa: Toggle
Szerelési mód: Rögzített
Fizikai jellemzők és környezet
Szerelési alap: Hátlap
Felső csatlakozás: Front
Alsó csatlakozás: Front
Csatlakozási osztás: 45 mm
Védelem típusa: Védelem nélkül
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Szabványok: EN/IEC 60947-2
UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: II. osztály front oldalon
Szennyezési fok: 3 IEC 60664-1 szerint
IP védettségi fokozat: IP40 IEC 60529 szerint
IK ütésállósági fokozat: IK07 IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
