A Schneider Electric ComPacT NSX sorozatú C63F44V570 típusú földzárlati megszakító egy kiemelkedően megbízható villamos védelmi eszköz, amely elsősorban ipari és kereskedelmi létesítményekben alkalmazható elosztóhálózatok védelmére. A NSX630F típusú megszakító 4 pólusú kivitelben érhető el, 570 A névleges áramerősséggel, amely 40 °C környezeti hőmérsékleten garantált. Ez a korszerű áramvédelmi berendezés tökéletes megoldást nyújt túlterhelés és rövidzárlat elleni védelemre, miközben a beépített földzárlat-védelemmel is rendelkezik.
A ComPacT NSX630F megszakító kiemelkedő műszaki paraméterekkel rendelkezik. A készülék 440 V AC 50/60 Hz névleges üzemi feszültséggel működik, és több különböző feszültségszinten is kiemelkedő megszakítóképességgel bír. A megszakítóképességi értékek az IEC 60947-2 szabványnak megfelelően: 40 kA 220/240 V AC-nél, 36 kA 380/415 V AC-nél, 30 kA 440 V AC-nél, 25 kA 500 V AC-nél, 20 kA 525 V AC-nél, és 10 kA 660/690 V AC-nél. Az UL 60947-4-1 szabvány szerint pedig 85 kA 240 V AC-nél, 35 kA 480 V AC-nél, és 20 kA 600 V AC-nél. A megszakítóképességi kód: F 36 kA 415 V AC, amely kiváló védelmet biztosít a modern villamossági rendszerekben.
A C63F44V570 típusszámú készülék MicroLogic 4.3 elektronikus kioldóegységgel van felszerelve, amely komplex védelmi funkciókat lát el: túlterhelés elleni hosszú késleltetésű védelem (L), rövid késleltetésű rövidzárlat védelem (So), pillanatnyi rövidzárlat védelem (I) és földzárlat védelem (R). A megszakító alapvetően elosztási feladatokra lett tervezve, és számos további funkciót tartalmaz. A készülék EN/IEC 60947-2 szabványnak megfelelően alkalmas leválasztásra, és az "A" kategóriába tartozik. A kapcsoló mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama terhelésfüggő: 440 V-on In/2-nél 8000 ciklus, In-nél 4000 ciklus, 690 V-on In/2-nél 6000 ciklus, In-nél 2000 ciklus. A megszakító sokoldalúságát növeli, hogy mind vízszintes, mind függőleges helyzetben felszerelhető, a csatlakoztatás elől történik.
A földzárlati védelem tekintetében a C63F44V570 kiemelkedő tulajdonságokkal rendelkezik. Az integrált A osztályú földzárlat védelem érzékenysége állítható: 300 mA, 500 mA, 1 A, 3 A, 5 A, vagy 10 A értékekre, és a kioldási késleltetés is finoman hangolható: 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s közötti értékekre. A túlterhelésvédelem tartománya 250-570 A között 9 különböző beállítással állítható. A kioldó további fontos jellemzője a termikus memória funkció, amely 20 percig megőrzi a túlterhelési előzményeket a lekapcsolás előtt és után. A C63F44V570 típusú ComPacT NSX630F megszakító IP40 védettséggel és IK07 ütésállósággal rendelkezik, és széles üzemi hőmérséklet-tartományban (-25...70 °C) használható, sőt tárolási hőmérséklet-tartománya még szélesebb: -50...85 °C.

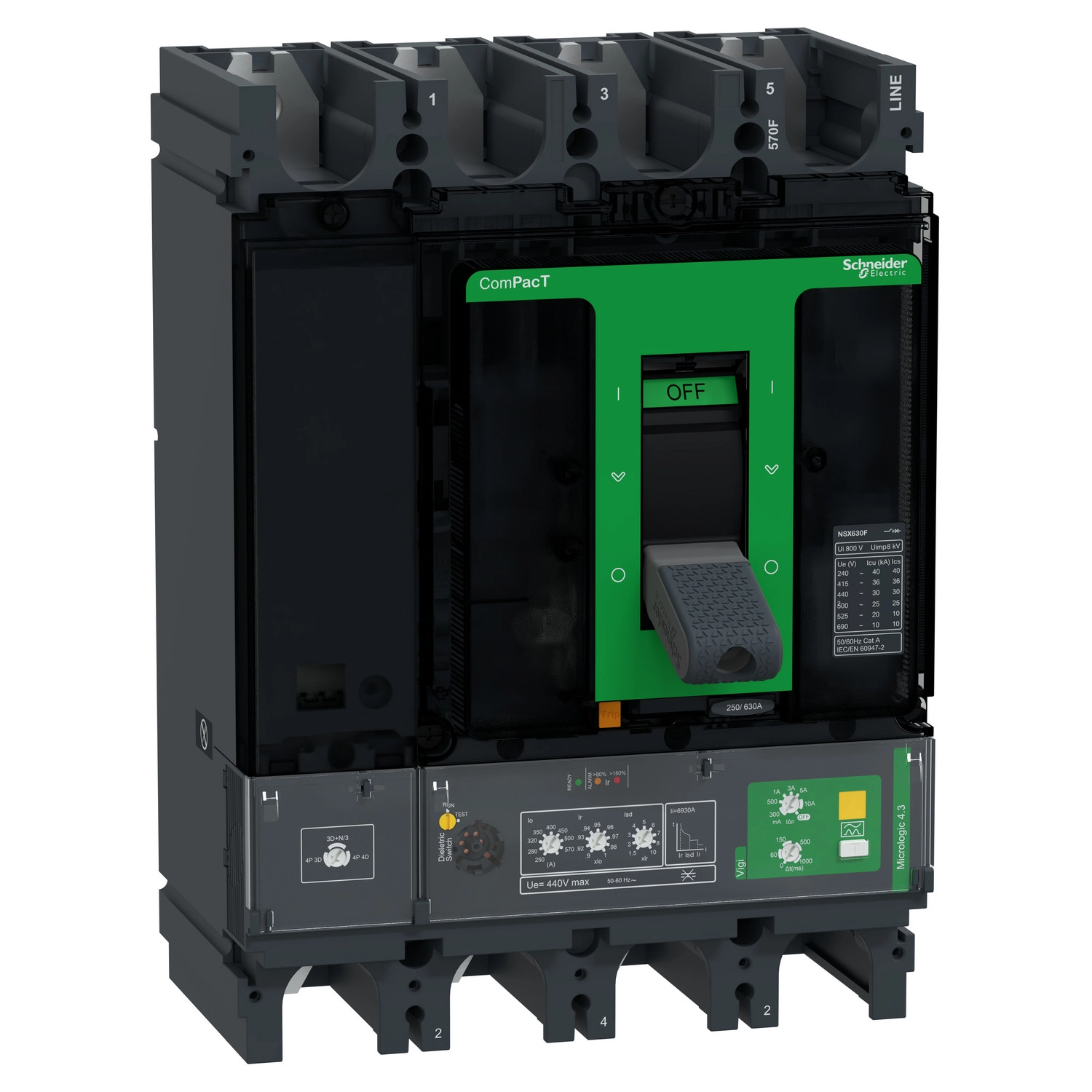

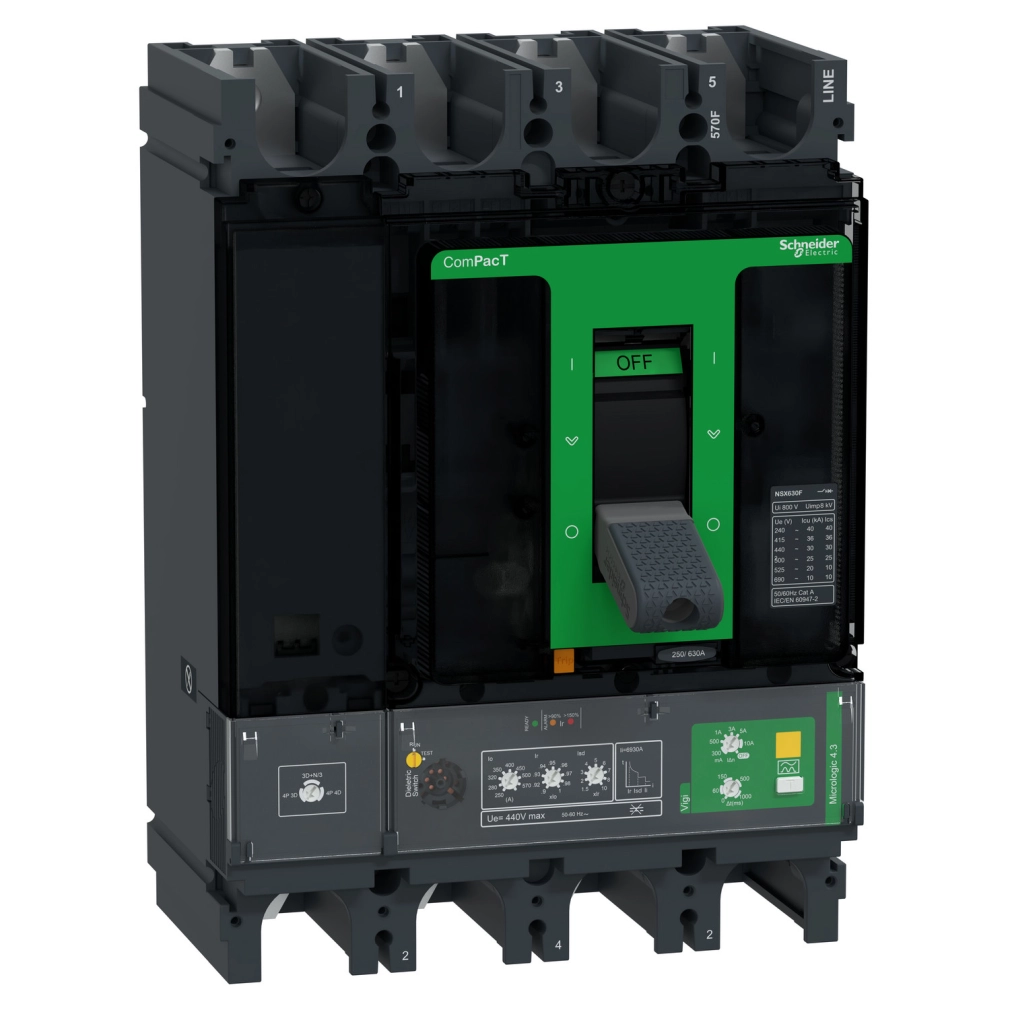

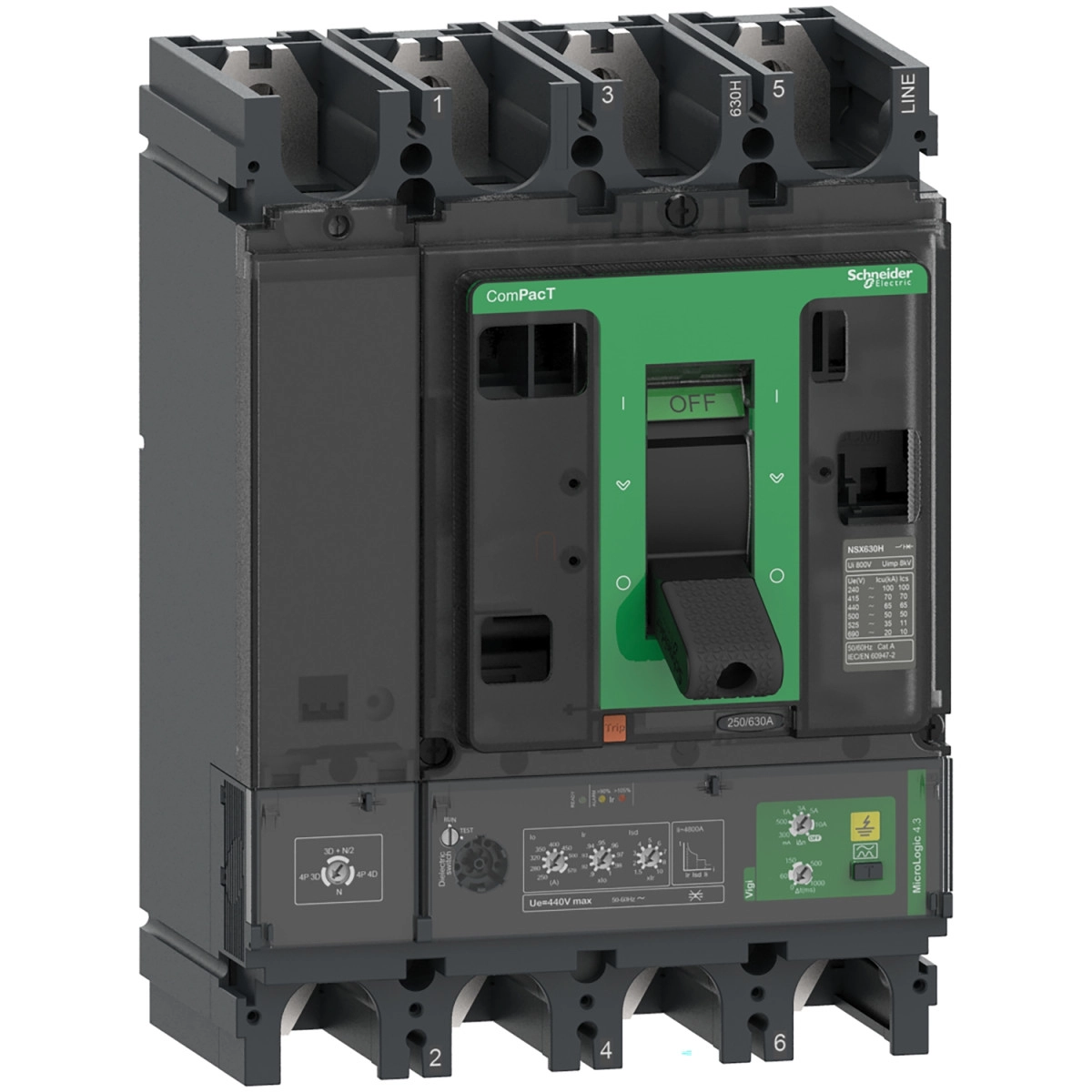

Schneider Electric ComPacT NSX (2021) - C63F44V570 - Megszakító NSX630F, 36 kA 415 VAC, MicroLogic 4.3 Vigi kioldóegység 570 A, 4P4d műszaki adatok
Alapadatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630F
Termék vagy komponens típus: Földzárlati megszakító
Alkalmazás: Elosztás
Műszaki paraméterek
Pólus leírás: 4P
Védett pólus leírás: 4D, 3D + N/2, 3D
Nulla vezető pozíció: Bal
Névleges áram: 570 A (40 °C-on)
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakító képesség
IEC szerint: 40 kA Icu 220/240 V AC 50/60 Hz, 36 kA Icu 380/415 V AC 50/60 Hz, 30 kA Icu 440 V AC 50/60 Hz, 25 kA Icu 500 V AC 50/60 Hz, 20 kA Icu 525 V AC 50/60 Hz, 10 kA Icu 660/690 V AC 50/60 Hz
UL szerint: 85 kA Icu 240 V AC 50/60 Hz, 35 kA Icu 480 V AC 50/60 Hz, 20 kA Icu 600 V AC 50/60 Hz
Megszakító képesség kód: F 36 kA 415 V AC
Kioldó egység
Kioldó egység neve: MicroLogic 4.3
Kioldó egység technológia: Elektronikus
Kioldó egység védelem funkciók: LSoIR
Védelem típus: L: túlterhelés védelem (hosszú késleltetésű), So: rövidzárlat védelem meghatározott késleltetéssel, I: pillanatnyi rövidzárlat védelem, R: földzárlat védelem
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: A osztály
Földzárlat védelem érzékenység beállítás: Állítható (300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A)
Földzárlat védelem késleltetés beállítás: Állítható (0 ms, 60 ms, 150 ms, 500 ms, 1 s)
Fizikai jellemzők
Vezérlés típus: Kapcsolókar
Megszakító rögzítési mód: Fix
Szerelési támasz: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátra síkban
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Szélesség: 185 mm
Magasság: 255 mm
Mélység: 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem: II. osztály az előlapon
Szennyezettségi fok: 3 megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40 megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07 megfelel az IEC 62262 szabványnak
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m korlátozás nélkül, 2000 m...5000 m korlátozással
