A Schneider Electric ComPacT NSX sorozatú C63F4 megszakító alapkeret egy prémium kategóriás áramvédelmi eszköz, amely kifejezetten ipari és kereskedelmi alkalmazásokhoz készült. Ez a megszakító alapkeret a ComPacT NSX termékcsalád részeként kínál magas szintű védelmet és rugalmasságot a villamosenergia-elosztó rendszerekben. Az NSX630F típusú, 4 pólusú alapkeret 630 amperes névleges árammal rendelkezik, és kioldóegység nélkül kerül forgalomba, lehetővé téve a különböző típusú kioldóegységek külön megrendelését és beépítését a specifikus alkalmazási igényeknek megfelelően.
A C63F4 kiemelkedő védelmi képességekkel rendelkezik, amit jól mutat a 36 kA megszakítóképessége 380/415 V AC 50/60 Hz mellett (IEC 60947-2 szabvány szerint). Emellett különböző feszültségszinteken is kiváló teljesítményt nyújt: 40 kA 220/240 V AC-nél, 30 kA 440 V AC-nél, 25 kA 500 V AC-nél, 20 kA 525 V AC-nél, valamint 10 kA 660/690 V AC feszültségen. Az UL 508 szabvány szerint 85 kA megszakítóképességgel rendelkezik 240 V AC-nél, 35 kA értékkel 480 V AC-nél és 20 kA teljesítménnyel 600 V AC feszültségnél, ami széleskörű alkalmazhatóságot biztosít különböző hálózati körülmények között. A névleges üzemi feszültség 690 V AC 50/60 Hz az IEC 60947-2 szabvány szerint, míg a névleges szigetelési feszültség 800 V AC.
A megszakító alapkeret műszaki tulajdonságai közé tartozik a kiváló mechanikai és villamos tartósság, amely 15000 mechanikai működtetési ciklust biztosít az IEC 60947-2 szabvány szerint. Villamos tartóssága is kiemelkedő: 6000 ciklus 690 V AC 50/60 Hz In/2 áramerősség mellett, 2000 ciklus In áramerősségnél ugyanezen feszültségen, valamint 4000 ciklus 440 V AC-nél In áramerősségnél és 8000 ciklus In/2 áramerősségnél. A kapcsoló toggle típusú működtetéssel rendelkezik és szigetelési képessége megfelel az EN/IEC 60947-2 szabványnak. A névleges lökőfeszültség-állóság 8 kV az IEC 60947-2 szabvány szerint. Az eszköz IP40 védettségi fokozattal és IK07 ütésállósággal rendelkezik, ami megfelelő védelmet biztosít a különböző környezeti hatásokkal szemben. A megszakító -25°C és +70°C közötti környezeti hőmérsékleten működtethető, tárolási hőmérséklet-tartománya pedig -50°C-tól +85°C-ig terjed.
A ComPacT NSX sorozat számos műszaki előnyt kínál, beleértve a széles kioldóegység-választékot, amely lehetővé teszi az elektronikus és termikus-mágneses védelmek alkalmazását. Ez a megszakító alapkeret kompatibilis minden kioldóegység-típussal, beleértve a fejlett kioldóegységeket integrált teljesítménymérővel (I, U, P, E, THD, CosPhi). Az eszköz elülső csatlakozással rendelkezik mind a felső, mind az alsó oldalon, 45 mm-es csatlakozási távolsággal. Méretei: 185 mm szélesség, 255 mm magasság és 110 mm mélység, ami kompakt beépíthetőséget tesz lehetővé. Az NSX sorozat a maximális energiaellátás biztosítására lett tervezve, korrekciós, megelőző és prediktív karbantartással, különösen ha fejlett MicroLogic kioldóegységekkel párosítják. A termékcsalád további előnye a tűzmegelőzési funkció az Everlink energiacsatlakozásoknak köszönhetően, valamint a csatlakoztathatóság az EcoStruxure Power IoT-alapú architektúrához, amely a villamosenergia-elosztó rendszer minden aspektusát javítja.

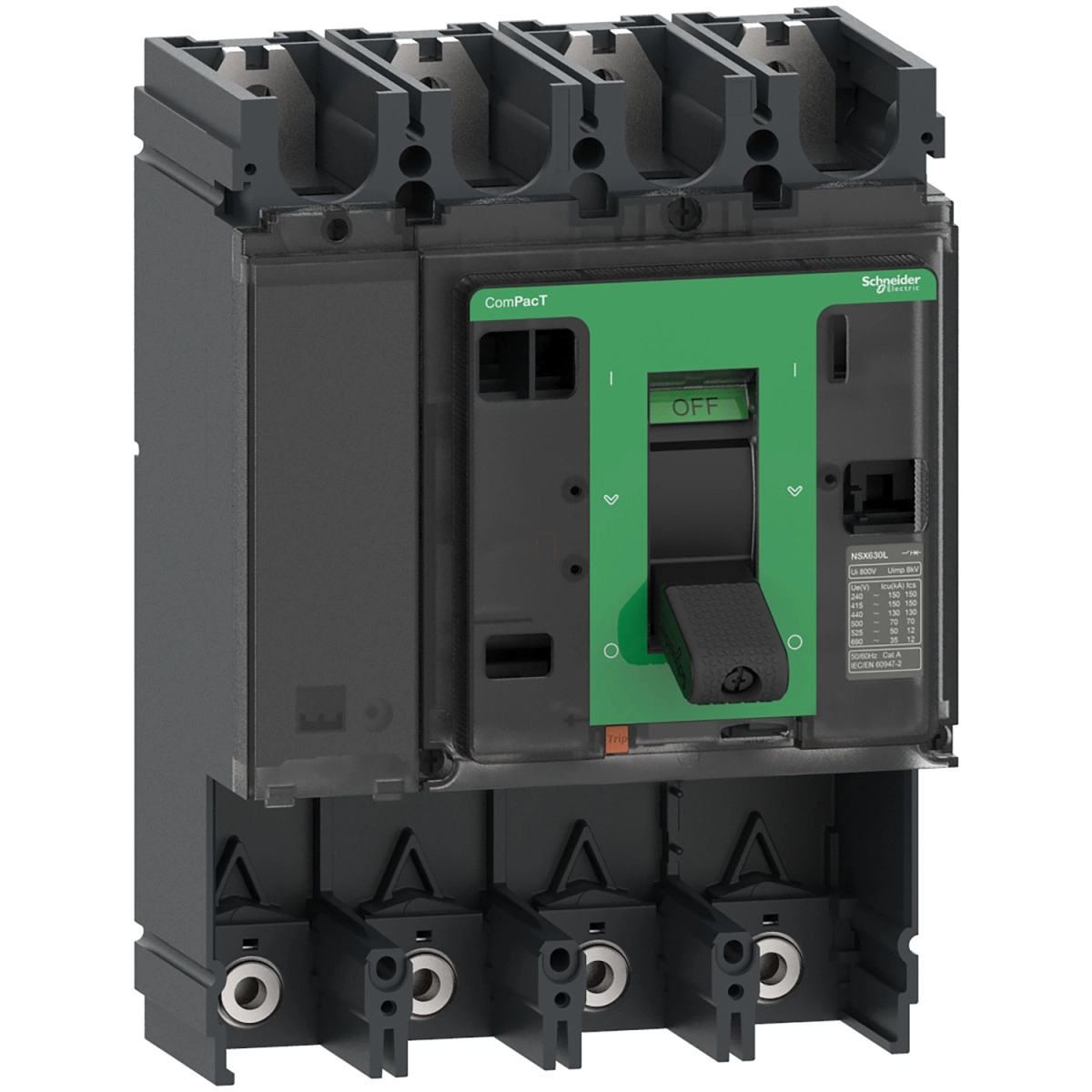

Schneider Electric ComPacT NSX (2021) - C63F4 - Megszakító alapkeret, NSX630F, 36 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 4P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630F
Termék- vagy alkotóelem típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Semleges vezető pozíciója: Bal
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szabvány szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szabvány szerint
Felhasználási kategória: A kategória
Megszakítási képességek
85 kA 240 V AC 50/60 Hz, az UL 508 szabvány szerint
25 kA Icu 500 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
36 kA Icu 380/415 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
10 kA Icu 660/690 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
40 kA Icu 220/240 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
35 kA 480 V AC 50/60 Hz, az UL 508 szabvány szerint
20 kA 600 V AC 50/60 Hz, az UL 508 szabvány szerint
20 kA Icu 525 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
30 kA Icu 440 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
Vezérlési és szerelési jellemzők
Megszakítási kapacitáskód: F 36 kA 415 V AC
Vezérlés típusa: Billenőkapcsoló
Szerelési mód: Rögzített
Felszerelési tartó: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 45 mm
Védelem típusa: Védelem nélkül
Méretek (Sz x Ma x Mé): 185 mm x 255 mm x 110 mm
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV, az IEC 60947-2 szabvány szerint
Névleges üzemi zárlati megszakítóképesség [Ics]:
36 kA 380/415 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
10 kA 660/690 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
40 kA 220/240 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
10 kA 525 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
25 kA 500 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
30 kA 440 V AC 50/60 Hz, az IEC 60947-2 szabvány szerint
Tartóssági jellemzők
Mechanikai tartósság: 15000 ciklus, az IEC 60947-2 szabvány szerint
Villamos tartósság:
6000 ciklus 690 V AC 50/60 Hz In/2, az IEC 60947-2 szabvány szerint
2000 ciklus 690 V AC 50/60 Hz In, az IEC 60947-2 szabvány szerint
4000 ciklus 440 V AC 50/60 Hz In, az IEC 60947-2 szabvány szerint
8000 ciklus 440 V AC 50/60 Hz In/2, az IEC 60947-2 szabvány szerint
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fok: 3, az IEC 60664-1 szabvány szerint
IP védettségi fokozat: IP40, az IEC 60529 szabvány szerint
IK védettségi fokozat: IK07, az IEC 62262 szabvány szerint
Környezeti hőmérsékleti tartomány működés közben: -25...70 °C
Környezeti hőmérsékleti tartomány tároláskor: -50...85 °C
Műszaki előnyök
Névleges áram: 100A-tól 630A-ig és 9 megszakítóképesség a 2 méretkategóriához
3 és 4 pólusú változatok elérhetők
Elektronikus és termikus-mágneses védelmek széles választéka
Plug and play vezetékezési rendszer és kommunikációs kiegészítők
Ez az alapkeret kioldóegység nélkül érkezik, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
Kompatibilis a fejlett kioldóegységekkel, integrált teljesítménymérővel (I, U, P, E, THD, CosPhi)
