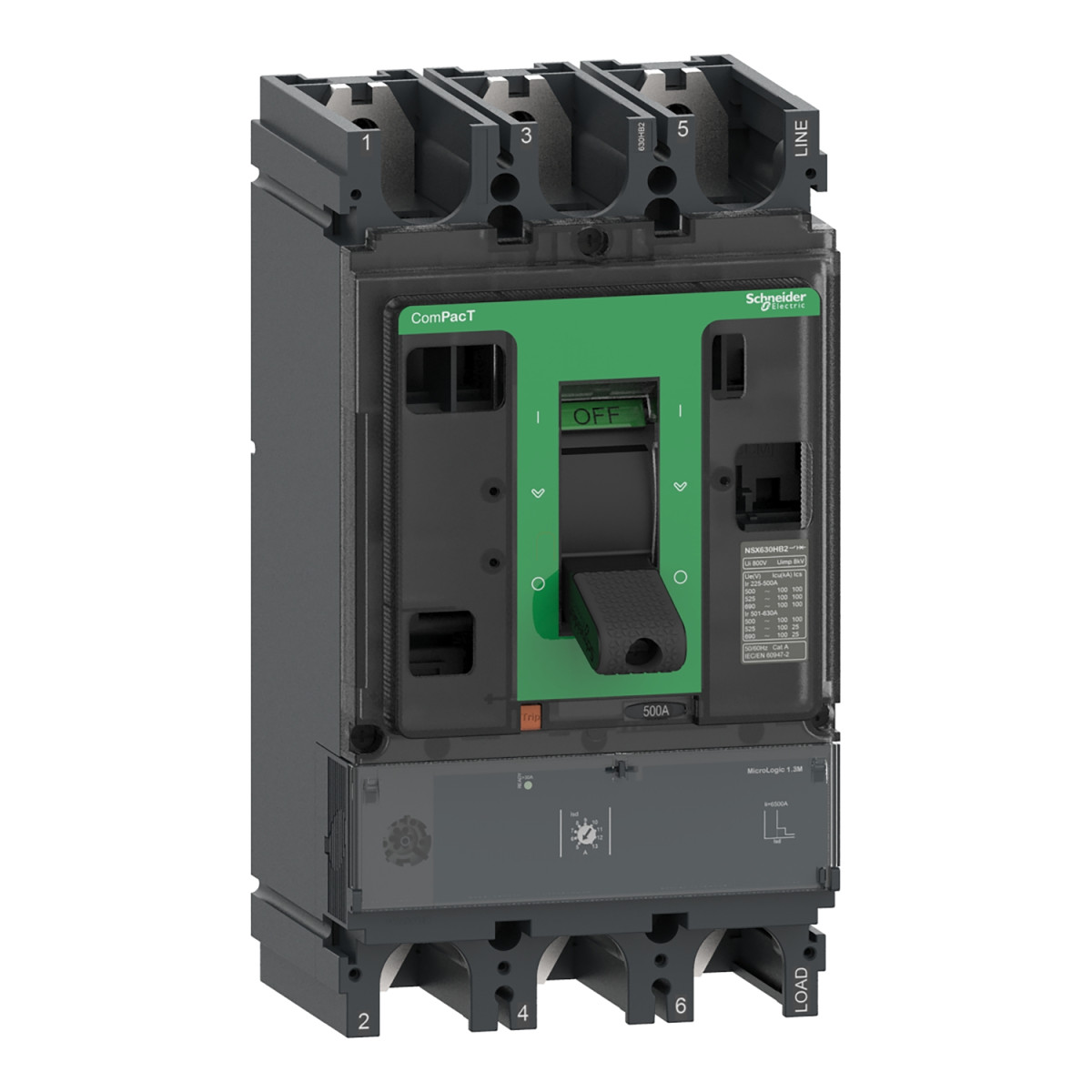

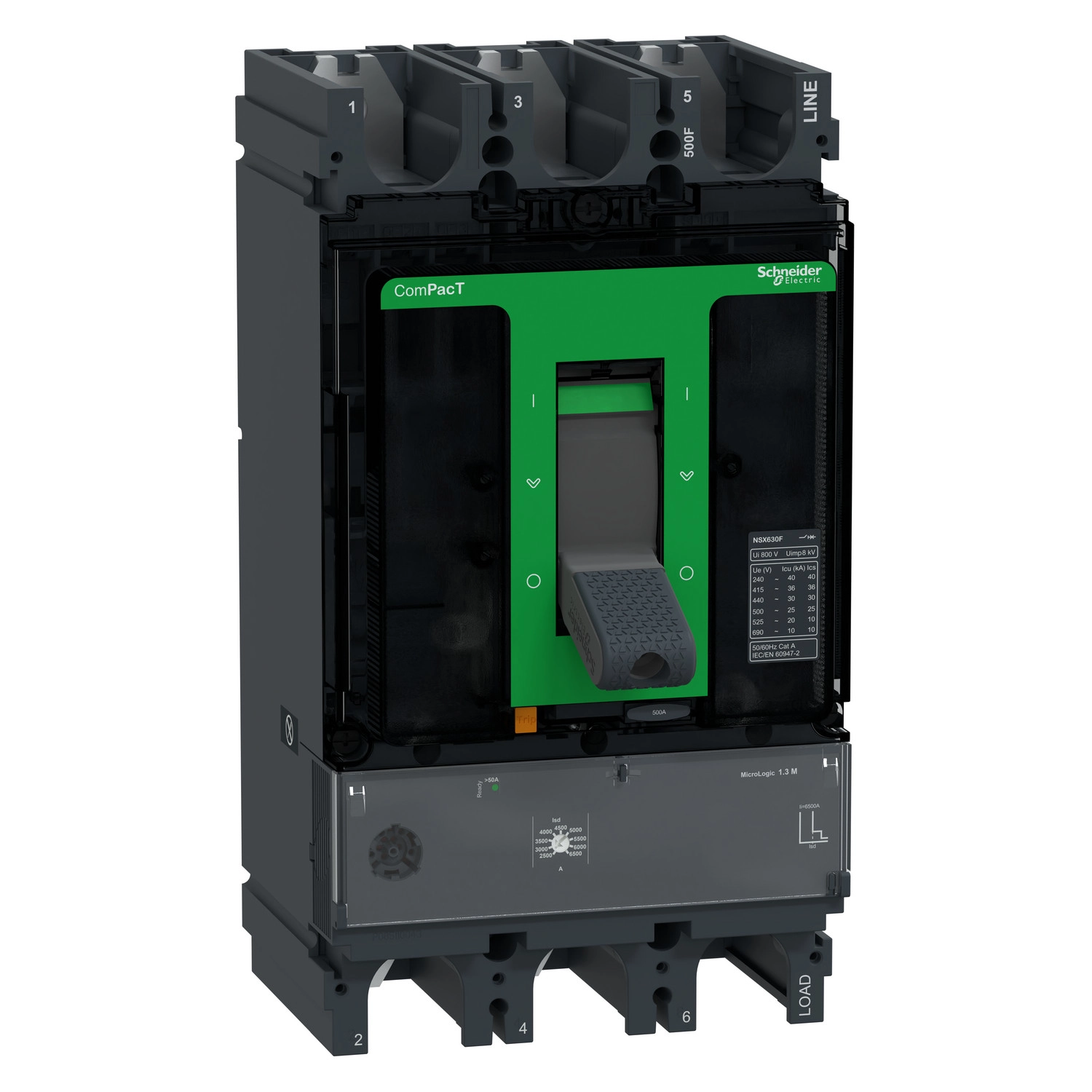

Schneider Electric ComPacT NSX (2021) - C63F31M500 - Megszakító NSX630F, 36 kA 415 VAC, MicroLogic 1.3 M kioldóegység 500 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A termék 690 V AC 50/60 Hz névleges üzemi feszültséggel működik, és F kategóriájú megszakító-képességgel rendelkezik, ami 36 kA-t jelent 415 VAC-on. A megszakító-képessége széles feszültségtartományban változik: 40 kA 220/240 V-on, 36 kA 380/415 V-on, 30 kA 440 V-on, 25 kA 500 V-on, 20 kA 525 V-on és 10 kA 660/690 V-on az IEC 60947-2 szabvány szerint. Az UL 60947-4-1 szabványnak megfelelően a megszakító-képesség értékei: 85 kA 240 V-on, 35 kA 480 V-on és 20 kA 600 V-on. Ez a sokoldalúság lehetővé teszi a megszakító használatát különböző hálózati feszültségeken, miközben megfelelő védelmet nyújt.
A ComPacT NSX630F készülék MicroLogic 1.3 M elektronikus kioldóegységgel van felszerelve, amely két védelmi funkciót biztosít: rövidzárlati időkésleltetett (S) és pillanatnyi (I) védelmet. A rövidzárlati időkésleltetett védelem (Isd) 9 különböző beállítási értékkel rendelkezik, 2500 A-től 6500 A-ig, míg a pillanatnyi védelem (Ii) fix 6500 A-re van állítva. A kioldóegység vezérlése a készülék előlapján elhelyezett kapcsolóval történik, amelyen egy villogó zöld LED jelzi, ha a készülék üzemkész állapotban van. A megszakító megfelel a szigetelési célokra vonatkozó EN/IEC 60947-2 szabványnak is, ami növeli a biztonságot és a sokoldalúságot. A rögzítési mód fix, és a készülék vízszintesen és függőlegesen egyaránt felszerelhető. Mind a felső, mind az alsó csatlakozás elölről történik, 45 mm csatlakozási osztással. A megszakító mechanikai élettartama 15000 ciklus, elektromos élettartama pedig feszültség- és áramerősségfüggő: 440 V-on 8000 ciklus In/2 terhelésnél és 4000 ciklus In terhelésnél, 690 V-on pedig 6000 ciklus In/2 terhelésnél és 2000 ciklus In terhelésnél. Pólusonként 25 W teljesítményt disszipál.
A ComPacT NSX sorozat technikai előnyei közé tartozik a nagy áramerősség-tartomány (16-630 A), a többféle pólusszám (1, 2, 3 és 4 pólusú változatok), az elektronikus és hőmágneses védelmi funkciók széles választéka, a plug and ready vezetékrendszer és kommunikációs kiegészítők, valamint a fejlett kioldóegység integrált teljesítménymérővel. A készülék méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység, nettó súlya 6,2 kg. Környezeti jellemzői közé tartozik a -25...70 °C üzemi hőmérséklet-tartomány, az IP40 védettség az IEC 60529 szerint, valamint az IK07 ütésállóság az IEC 62262 szerint. A készülék 2000 m-es tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, 2000-5000 m között pedig teljesítménycsökkenéssel.
Schneider Electric ComPacT NSX (2021) - C63F31M500 - Megszakító NSX630F, 36 kA 415 VAC, MicroLogic 1.3 M kioldóegység 500 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630F
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Motor védelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áramerősség: 500 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási képesség
40 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
30 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
20 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint
35 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint
20 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint
Megszakítási képesség kód: F 36 kA 415 V AC
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 1.3 M
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: SI
Vezérlés típusa: Kapcsoló
Megszakító felszerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szolgáltatási megszakítóképesség:
40 kA 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
30 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA 500 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA 525 V AC 50/60 Hz, IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz, IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam:
8000 ciklus 440 V In/2
4000 ciklus 440 V In
6000 ciklus 690 V In/2
2000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 25 W
Rögzítés: Hátlapra
Felszerelési helyzet: Vízszintes és függőleges, Hátoldalon fekvő
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási osztás: 45 mm
Védelmi beállítások
Védelem típusa: S: rövidzárlati időkésleltetett védelem, I: pillanatnyi rövidzárlati védelem
Kioldóegység névleges értéke: 500 A 65 °C-on
Rövidzárlati időkésleltetett védelem megszólalási beállítás típusa Isd: Állítható 9 beállítás
Rövidzárlati időkésleltetett védelem megszólalási beállítási tartomány [Isd]: 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A
Rövidzárlati időkésleltetett védelem késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelem megszólalási beállítás típusa Ii: Fix
Pillanatnyi védelem megszólalási beállítási tartomány [Ii]: 6500 A
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Nélkül
Fizikai jellemzők
Foglalatok száma: 6 foglalat
Helyi jelzés: Villogó LED (zöld) a készülék üzemkész állapotához
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Nettó tömeg: 6.2 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Villamos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK védettségi fokozat: IK07, IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemelési tengerszint feletti magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
