A Schneider Electric ComPacT NSX megszakító alapkeret család C63F3 modellje egy professzionális villamos biztonsági eszköz, amely ipari és elosztóhálózati alkalmazásokra lett tervezve. Ez a típus a ComPacT NSX termékcsalád része, amely a modern épületgépészeti és ipari villamos rendszerek védelmét szolgálja.
A C63F3 típusú megszakító alapkeret az NSX630F változatban készül, 3-pólusú kivitelben, ami ideális háromfázisú hálózatok védelméhez. A termék különlegessége, hogy 630 A névleges áramerősségű keret, amely kioldóegység nélkül kerül forgalomba, így a felhasználók a saját igényeiknek megfelelő trip unitot választhatnak hozzá. Ez a rugalmas kompatibilitás lehetővé teszi, hogy bármilyen típusú kioldóegységgel használható legyen, amelyet külön kell megrendelni. A terméket 40°C környezeti hőmérsékletre méretezték, 630 A névleges áramerősséggel. Üzemi feszültségtartománya 690 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően. Az F jelölés a megszakítóképesség kódját jelenti, ami ebben az esetben 36 kA 415 V AC feszültségen.
A megszakító alapkeret számos figyelemre méltó műszaki paraméterrel rendelkezik. Megszakítóképessége imponálóan magas különböző feszültségszinteken: 36 kA (380/415 V AC), 40 kA (220/240 V AC), 30 kA (440 V AC), 25 kA (500 V AC), 20 kA (525 V AC) és 10 kA (660/690 V AC) az IEC 60947-2 szerint. Az UL 508 szabvány szerint pedig 85 kA (240 V AC), 35 kA (480 V AC) és 20 kA (600 V AC) értékeket biztosít. A névleges szigetelési feszültség (Ui) 800 V AC, míg a névleges lökőfeszültség-állóság (Uimp) 8 kV az IEC 60947-2 szerint. A névleges üzemi megszakítóképesség (Ics) megegyezik a fent említett megszakítóképességekkel, ami kiváló minőségre utal. A termék vezérlése kapcsolókaros kialakítású, rögzítési módja fix.
A ComPacT NSX megszakító alapkeret kiemelkedő mechanikai és elektromos tartósságot kínál: mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama változó a feszültség és áramerősség függvényében - például 6000 ciklus 690 V AC feszültségen és In/2 áramerősségen, vagy 2000 ciklus 690 V AC feszültségen és In áramerősségen. A termék szerelési támogatása hátlapra történik, a csatlakozások mind felül, mind alul elölről kivitelezhetők, 45 mm csatlakozási távolsággal. Fizikai méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység.
A ComPacT NSX megszakító megfelel az EN/IEC 60947-2 és UL 60947-4-1 szabványoknak, túlfeszültségi kategóriája III, az előlapi érintésvédelmi osztálya Class II. Szennyezettségi foka 3 az IEC 60664-1 szerint, IP védettsége IP40 az IEC 60529 szerint, míg ütésállósága IK07 az IEC 62262 szerint. A termék -25...70 °C közötti környezeti hőmérsékleten üzemeltethető, és -50...85 °C között tárolható. A ComPacT NSX megszakító alapkeret a technikai előnyök széles skáláját kínálja, beleértve a 3 és 4 pólusú változatokat, az elektronikus és termikus-mágneses védelmek széles választékát, a plug and ready vezetékezési rendszert és kommunikációs kiegészítőket. Kifejezetten kompatibilis fejlett kioldóegységekkel, amelyek integrált teljesítménymérést, I, U, P, E, THD és CosΦ mérést tesznek lehetővé.

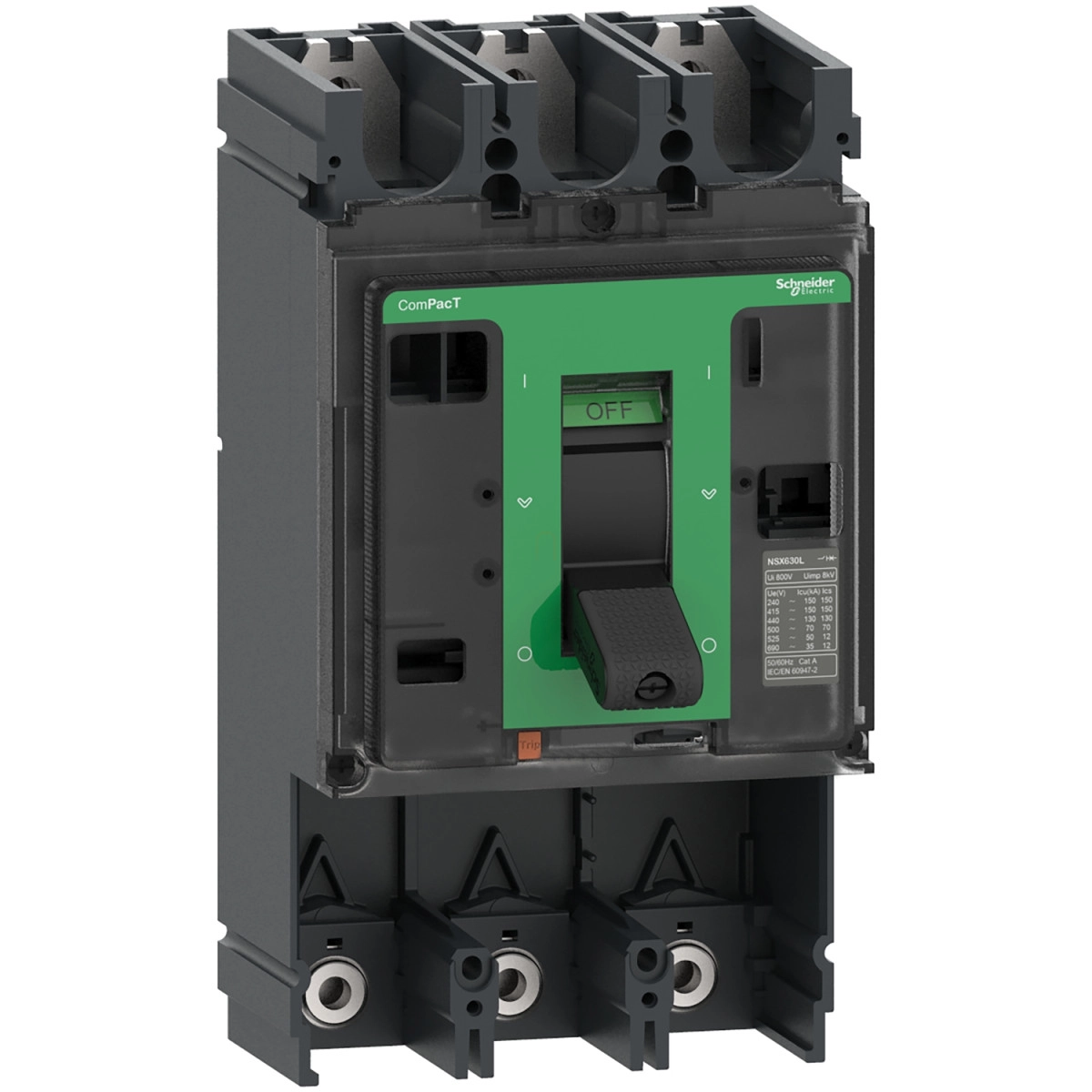

Schneider Electric ComPacT NSX (2021) - C63F3 - Megszakító alapkeret, NSX630F, 36 kA 415 VAC 50/60 Hz, 630 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Terméktípus: Megszakító alapkeret
Termékvonal: ComPacT
Termékcsalád: ComPacT NSX
Készülék rövidnév: NSX630F
Készülék alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram: 630 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség kódja: F 36 kA 415 V AC
Vezérlés típusa: Kapcsolókar
Szerelési mód: Fix
Villamos jellemzők
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmas: Igen, EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség:
85 kA 240 V AC 50/60 Hz (UL 508)
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2)
40 kA 220/240 V AC 50/60 Hz (IEC 60947-2)
30 kA 440 V AC 50/60 Hz (IEC 60947-2)
25 kA 500 V AC 50/60 Hz (IEC 60947-2)
20 kA 525 V AC 50/60 Hz (IEC 60947-2)
10 kA 660/690 V AC 50/60 Hz (IEC 60947-2)
35 kA 480 V AC 50/60 Hz (UL 508)
20 kA 600 V AC 50/60 Hz (UL 508)
Kiegészítő jellemzők
Névleges szigetelési feszültség: 800 V AC 50/60 Hz (IEC 60947-2)
Névleges lökőfeszültség-állóság: 8 kV (IEC 60947-2)
Névleges üzemi megszakítóképesség:
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2)
10 kA 660/690 V AC 50/60 Hz (IEC 60947-2)
40 kA 220/240 V AC 50/60 Hz (IEC 60947-2)
10 kA 525 V AC 50/60 Hz (IEC 60947-2)
25 kA 500 V AC 50/60 Hz (IEC 60947-2)
30 kA 440 V AC 50/60 Hz (IEC 60947-2)
Tartósság
Mechanikai élettartam: 15000 ciklus (IEC 60947-2)
Elektromos élettartam:
6000 ciklus 690 V AC 50/60 Hz In/2 áramnál (IEC 60947-2)
2000 ciklus 690 V AC 50/60 Hz In áramnál (IEC 60947-2)
4000 ciklus 440 V AC 50/60 Hz In áramnál (IEC 60947-2)
8000 ciklus 440 V AC 50/60 Hz In/2 áramnál (IEC 60947-2)
Szerelési adatok
Szerelési támogatás: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 45 mm
Védelmi típus: Védelem nélkül
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem: Class II előlapon
Szennyezettségi fok: 3 (IEC 60664-1)
IP védettségi fokozat: IP40 (IEC 60529)
IK védettségi fokozat: IK07 (IEC 62262)
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Műszaki előnyök
Névleges áram: 100A-tól 630A-ig
3 és 4 pólusú változatok
Elektronikus és termikus-mágneses védelmek széles választéka
Plug and ready vezetékezési rendszer és kommunikációs kiegészítők
Kompatibilis bármilyen típusú kioldóegységgel, melyet külön kell rendelni
Kompatibilis fejlett kioldóegységekkel integrált teljesítményméréssel (I, U, P, E, THD, CosΦ)
