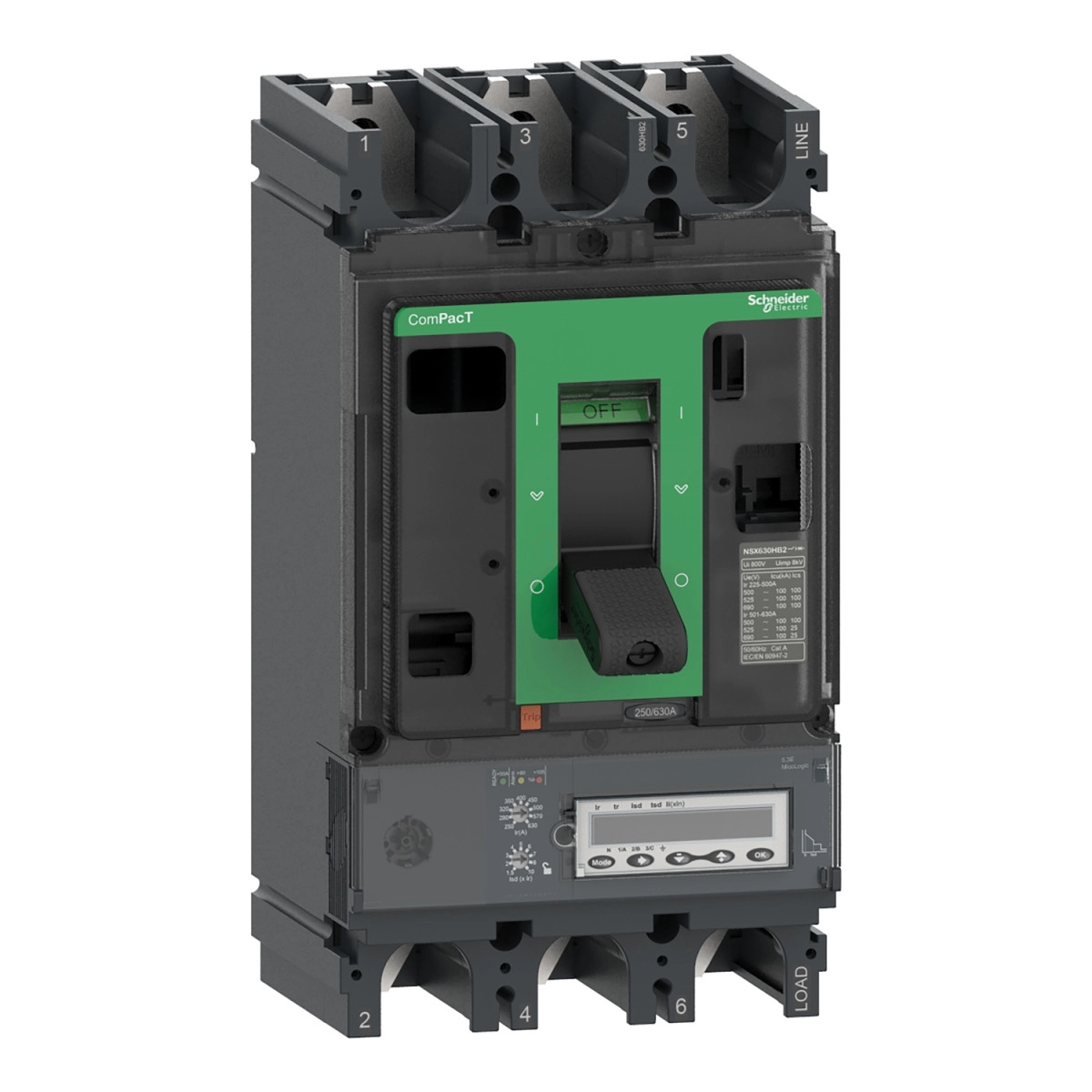

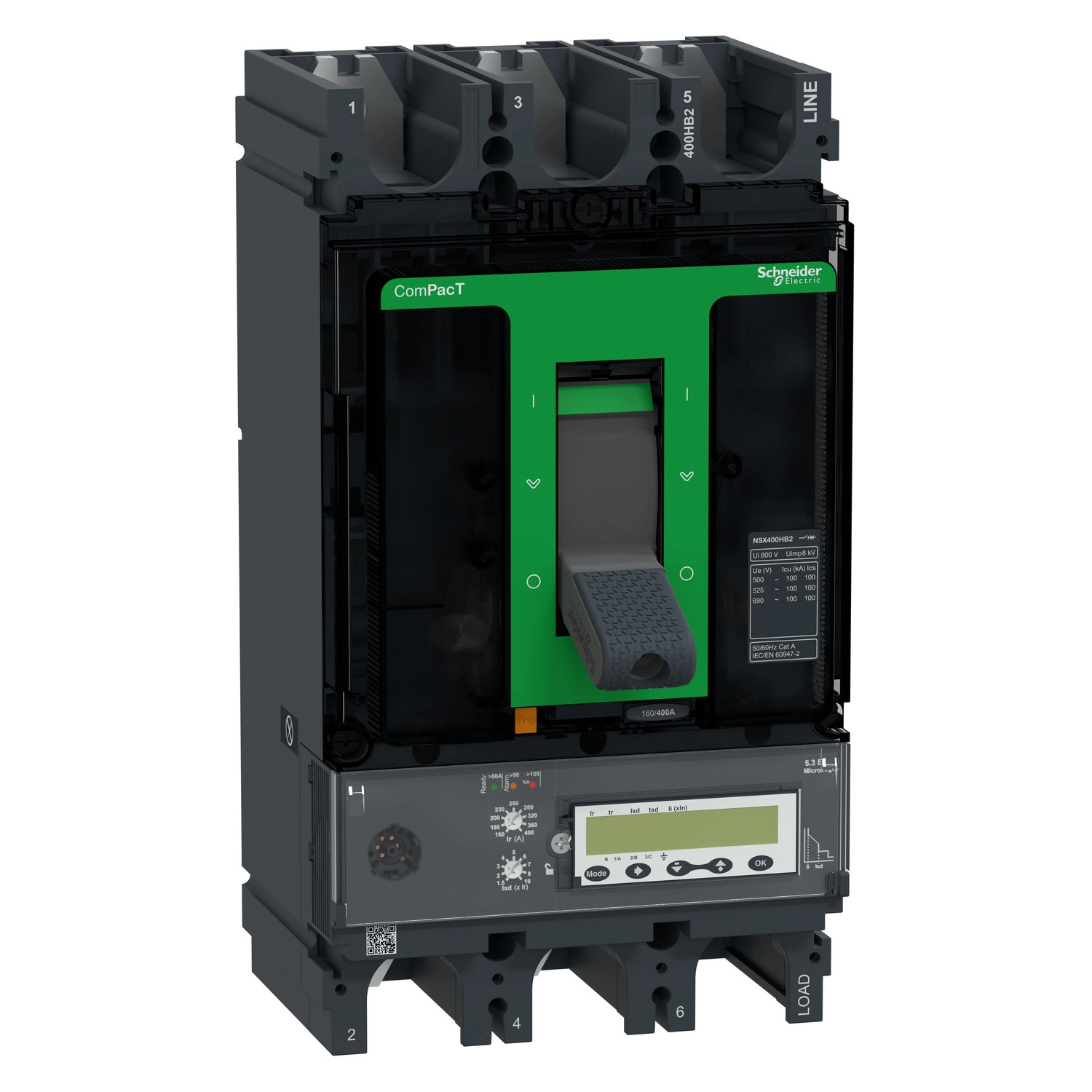

A Schneider Electric ComPacT NSX400HB2 egy professzionális megszakító, amely kimagasló védelmi képességekkel és teljesítménnyel rendelkezik az ipari és kereskedelmi elosztórendszerek számára. A C40W35E400 cikkszámmal ellátott eszköz különösen alkalmas a nagy terhelésű elektromos hálózatok megbízható védelmére, és a 100 kA-es megszakítási kapacitásával a legigényesebb alkalmazásokhoz is megfelelő választást jelent.
Ez a 3 pólusú megszakító 400 A névleges árammal rendelkezik 40 °C környezeti hőmérsékleten, és 690 V AC névleges üzemi feszültségen működik 50/60 Hz hálózati frekvencián. A beépített MicroLogic 5.3 E elektronikus kioldóegység LSI védelmi funkciókat biztosít, ami magában foglalja a túlterhelés elleni hosszú késleltetésű (L), a rövidzárlat elleni rövid késleltetésű (S), valamint az azonnali rövidzárlat elleni védelmet (I). A készülék a legszigorúbb nemzetközi szabványoknak (EN/IEC 60947-2) megfelelően lett tervezve, és leválasztásra is alkalmas, ami növeli a rugalmasságát a különböző alkalmazási területeken.
A megszakító különleges jellemzője a fejlett elektronikus kioldóegység, amely számos beállítási lehetőséget kínál. A hosszú késleltetésű védelemnél (túlterhelés) 9 különböző beállítás közül választhatsz, ahol az Ir kioldási értéke 160 és 400 A között állítható. A kioldási késleltetés (tr) szintén állítható, 15-400 másodperc között 1,5 x Ir terhelésnél, 0,5-16 másodperc között 6 x Ir terhelésnél, és 0,35-11 másodperc között 7,2 x Ir terhelésnél. A megszakító továbbá rendelkezik 20 perces termikus memóriával a kioldás előtt és után, ami növeli a védelmi rendszer megbízhatóságát. A rövidzárlat elleni rövid késleltetésű védelem (Isd) 9 különböző beállítást kínál, 1,5-10 x Ir tartományban, míg az azonnali rövidzárlat elleni védelem (Ii) 1,5-12 x In között állítható.
A Schneider Electric ComPacT NSX400HB2 megszakító fejlett kommunikációs és jelzési lehetőségeket is kínál. Az LCD kijelzőn keresztül számos mérési adat érhető el, beleértve az energiamérést, a teljesítmény- és áramigény adatokat, időbélyeggel ellátott eseménynaplókat, energia minőségi adatokat, pillanatnyi és igényértékeket, valamint karbantartási jelzőket. A helyi jelzőrendszer tartalmaz egy villogó zöld LED-et a működésre kész állapot jelzésére, valamint piros és narancssárga LED-eket a túlterhelés jelzésére (105% és 90% Ir értékeknél). A zóna szelektív reteszelés (ZSI) funkció tovább növeli a rendszer védelmének hatékonyságát és szelektivitását.
A megszakító mechanikai tartóssága 15000 ciklus, míg az elektromos tartóssága változó a különböző terhelési feltételek mellett: 12000 ciklus 440 V In/2 terhelésnél, 6000 ciklus 440 V In terhelésnél, 6000 ciklus 690 V In/2 terhelésnél, és 3000 ciklus 690 V In terhelésnél. Fizikai méretei kompaktak: 140 mm szélesség, 255 mm magasság és 110 mm mélység, 6,05 kg nettó súllyal. A megszakító hátlapra szerelhető, vízszintes és függőleges pozícióban egyaránt, és mind a felső, mind az alsó csatlakozásai elöl találhatók, 45 mm csatlakozási távolsággal.
ComPacT NSX400HB2 műszaki adatok
Általános specifikáció
Sorozat: ComPacT
Termék neve: ComPacT NSX
Eszköz rövid neve: NSX400HB2
Termék vagy komponens típusa: Megszakító
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítási kapacitás: 100 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítási kapacitás kódja: HB2 100 kA 690 V AC
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítási kapacitás [Ics]: 100 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 5.3 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSI
Kioldóegység névleges értéke: 400 A 40 °C-on
Védelmi típus: L: túlterhelés elleni védelem (hosszú késleltetésű)
S: rövid késleltetésű rövidzárlat elleni védelem
I: azonnali rövidzárlat elleni védelem
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
[Ir] hosszú késleltetésű védelem kioldási beállítási tartománya: 160...400 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Állítható
[tr] hosszú késleltetésű késleltetés beállítási tartománya: 15...400 s 1,5 x Ir-nél
0,5...16 s 6 x Ir-nél
0,35...11 s 7,2 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható 9 beállítás
[Isd] Rövid késleltetésű védelem kioldási beállítási tartománya: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Állítható 5 beállítás
[tsd] rövid késleltetésű késleltetés beállítási tartománya: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Azonnali védelem kioldási beállítás típusa Ii: Állítható
[Ii] azonnali védelem kioldási beállítási tartománya: 1,5...12 x In
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Megszakító felszerelési módja: Rögzített
Pólusonkénti teljesítménydisszipáció: 19,2 W
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Hátsó síkra
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 45 mm
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 12000 ciklus 440 V In/2-nél
6000 ciklus 440 V In-nél
6000 ciklus 690 V In/2-nél
3000 ciklus 690 V In-nél
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) a működésre kész állapothoz
LED 105 % Ir (piros) túlterheléshez
LED 90 % Ir (narancssárga) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Igény áram és teljesítmény
Időbélyeggel ellátott előzmények és eseménytáblák
Energiaminőség
Energiamérés
Pillanatnyi és igény értékek
Maximum/minimum mérők
Karbantartási jelzők
Védelmi és riasztási beállítások
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Nettó tömeg: 6,05 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az elülső felületen
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m leértékelés nélkül
2000 m...5000 m leértékeléssel
