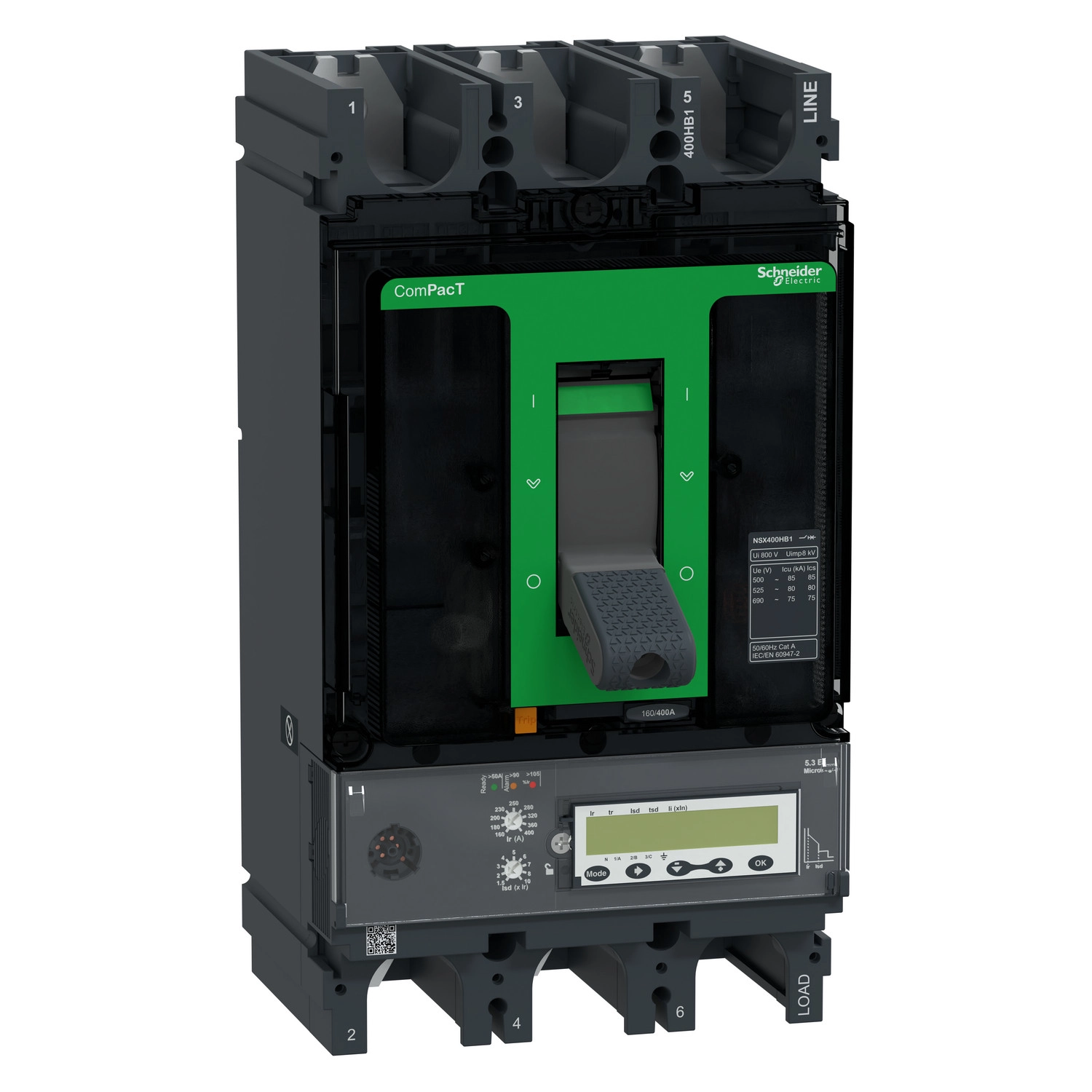

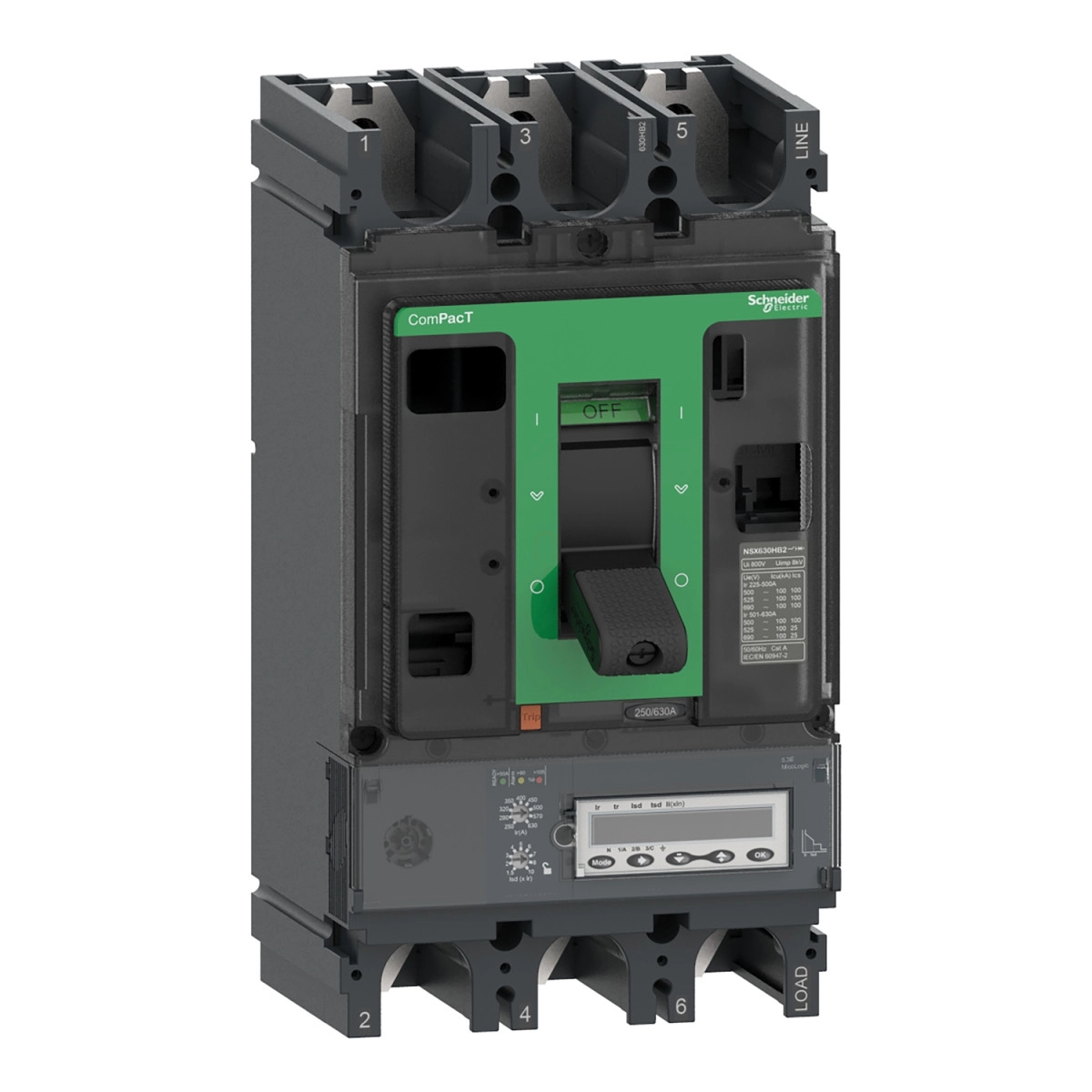

A Schneider Electric ComPacT NSX400HB1 megszakító egy csúcstechnológiás, nagy teljesítményű védelmi eszköz, amely kiválóan alkalmazható ipari és kereskedelmi elosztóhálózatokban. A C40V35E400 cikkszámú készülék 400 A névleges áramerősséggel rendelkezik, és kifejezetten magas, 75 kA megszakítóképességet kínál 690 V AC feszültség mellett. Ez a 3-pólusú megszakító ideális választás a nagy megbízhatóságot igénylő alkalmazásokhoz.
A ComPacT NSX sorozat ezen tagja a legmodernebb MicroLogic 5.3 E elektronikus kioldóegységgel van felszerelve, amely LSI (túlterhelés, rövididő és pillanatműködésű) védelmi funkciókat biztosít. A kioldóegység 9 különböző beállítási lehetőséget kínál a túlterhelési védelem számára, 160-400 A tartományban állítható be. A rövidzárlati védelem beállításai is rendkívül rugalmasak, 1,5-10-szeres Ir értékek között, valamint a pillanatműködésű védelem 1,5-12-szeres In értékkel állítható. A készülék rendelkezik termikus memóriával, amely a kioldás előtti és utáni 20 percet figyelembe veszi, így tovább növelve a védelem hatékonyságát.
A megszakító kiemelkedő tulajdonsága az integrált energiamérés és kommunikációs képesség. Az LCD kijelzőn keresztül számos adat ellenőrizhető, többek között energiafogyasztási értékek, védelmi beállítások, időbélyeggel ellátott események, teljesítményminőség, pillanatnyi és igény szerinti értékek. A kijelzőt három LED egészíti ki: zöld villogó LED a működésre kész állapotra, piros LED a 105%-os túlterhelésre, valamint narancssárga LED a 90%-os terhelési szintre. A megszakító ZSI (Zone Selective Interlocking) funkcióval is rendelkezik, amely lehetővé teszi a szelektív védelmet többszintű elosztórendszerekben. Ez jelentősen csökkenti a rendszer egészének leállási idejét hiba esetén, mivel csak a hibához legközelebbi megszakító old ki.
A ComPacT NSX400HB1 szerelése egyszerű, hátlapra rögzíthető, vízszintes és függőleges helyzetben egyaránt telepíthető. A 140 mm széles, 255 mm magas és 110 mm mély megszakító különböző elektromos szigetelési és védelmi tulajdonságokkal rendelkezik. Az 800 V névleges szigetelési feszültség (Ui), a 8 kV lökőfeszültség-állóság (Uimp), valamint az IP40 védettség biztonságos működést garantál különböző környezetekben. A készülék Class II besorolással rendelkezik az elektromos áramütés elleni védelem tekintetében, és IK07 ütésállósági fokozattal. A megszakító széles hőmérsékleti tartományban (-25...70°C) üzemeltethető, és akár 2000 m-es tengerszint feletti magasságig derating (teljesítménycsökkentés) nélkül használható.
Schneider Electric ComPacT NSX (2021) - C40V35E400 -Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 5.3 E kioldóegység 400 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400HB1
Termék vagy alkatrész típusa: Megszakító
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási képesség
85 kA Icu 500 V AC 50/60 Hz esetén, IEC 60947-2 szerint
80 kA Icu 525 V AC 50/60 Hz esetén, IEC 60947-2 szerint
75 kA Icu 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Megszakítási képesség kód: HB1 75 kA 690 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 5.3 E
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSI
Vezérlés típusa: Kapcsolókar
Megszakító felszerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítási képesség [Ics]:
85 kA 500 V AC 50/60 Hz esetén, IEC 60947-2 szerint
80 kA 525 V AC 50/60 Hz esetén, IEC 60947-2 szerint
75 kA 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam:
12000 ciklus 440 V In/2 esetén
6000 ciklus 440 V In esetén
6000 ciklus 690 V In/2 esetén
3000 ciklus 690 V In esetén
Fizikai jellemzők
Teljesítmény-disszipáció pólusonként: 19,2 W
Rögzítési támasz: Hátlap
Szerelési pozíció: Vízszintes és függőleges, hátsó oldalon sík felületre
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 45 mm
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Nettó tömeg: 6,05 kg
Környezeti adatok
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztály: II. osztály az elülső felületen
Szennyezési fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK védettségi fokozat: IK07, IEC 62262 szerint
Környezeti hőmérséklet üzemeltetés során: -25...70 °C
Környezeti hőmérséklet tárolás esetén: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkentés nélkül, 2000 m...5000 m teljesítménycsökkentéssel
