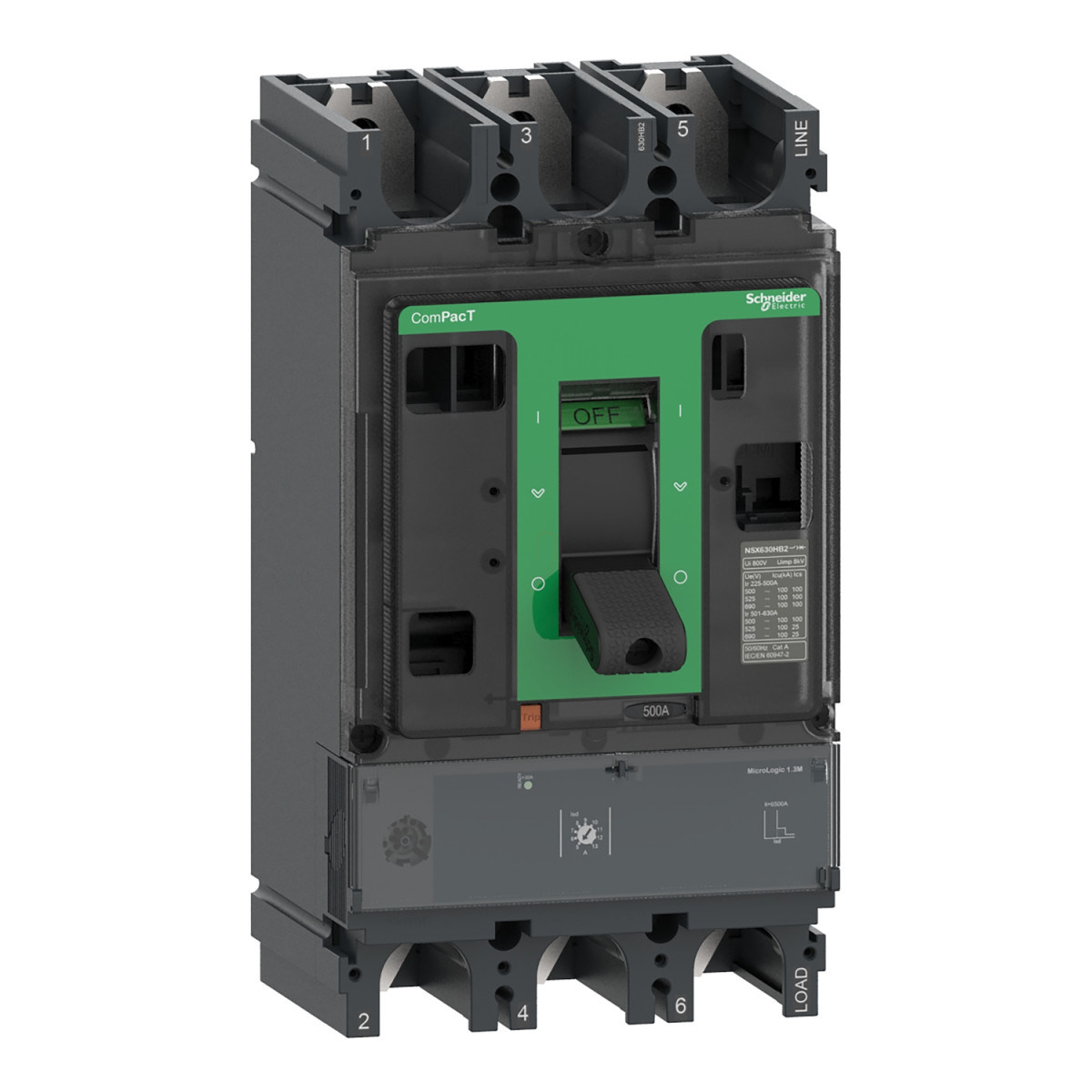

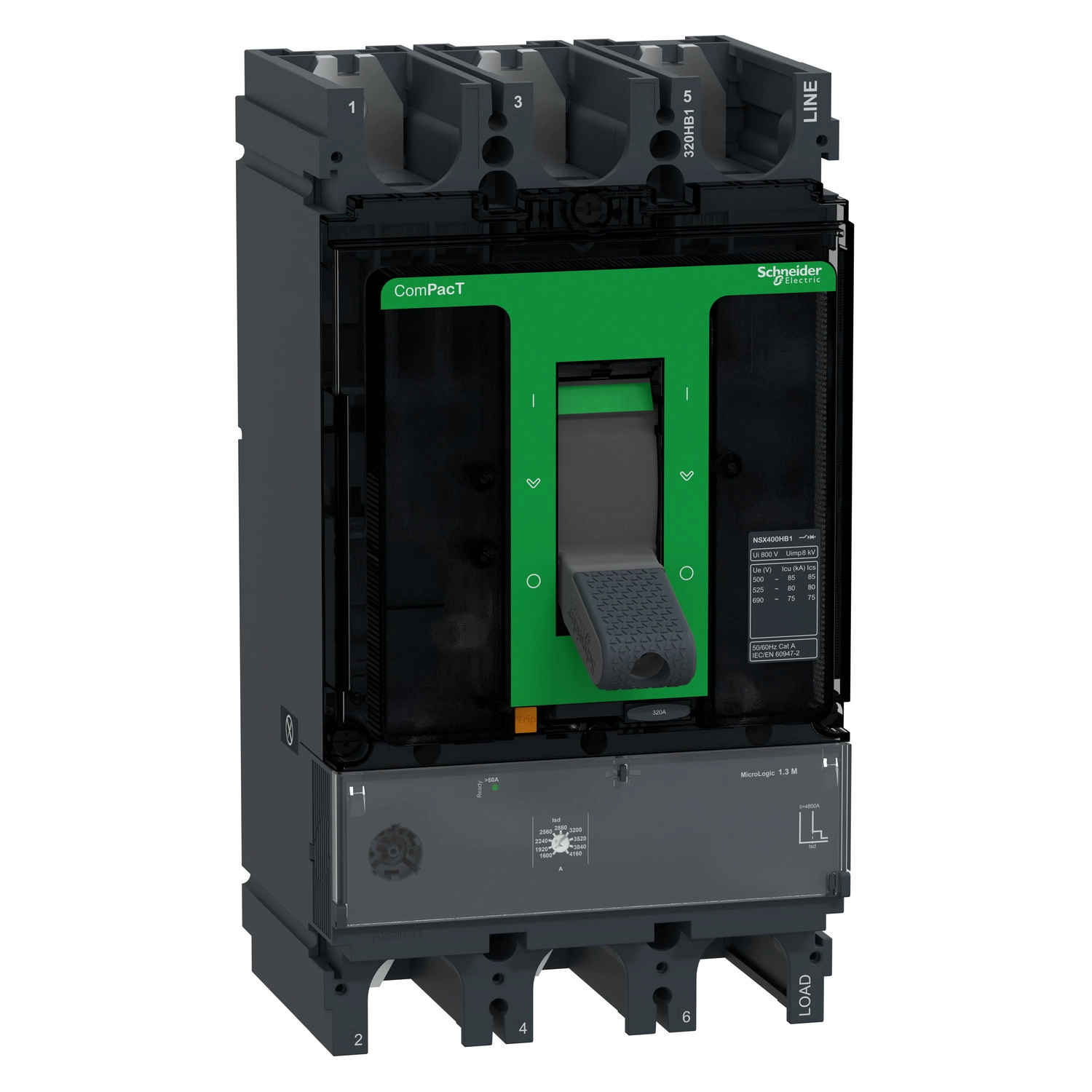

Schneider Electric ComPacT NSX (2021) - C40V31M320 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A megszakító névleges árama 320 A 65 °C környezeti hőmérsékleten, 690 V AC 50/60 Hz névleges üzemi feszültséggel. Kiemelkedő megszakítóképességgel rendelkezik: 85 kA 500 V AC-nél, 80 kA 525 V AC-nél, és 75 kA 660/690 V AC-nél az IEC 60947-2 szabvány szerint. A megszakítóképességi kód HB1 75 kA 690 V AC, ami jelzi, hogy extrém magas rövidzárlati áramok megszakítására is alkalmas. A berendezés EN/IEC 60947-2 szerinti szigetelésre is alkalmas, ami növeli a sokoldalúságát.
A C40V31M320 modell MicroLogic 1.3 M elektronikus kioldóegységgel van felszerelve, amely SI (rövidzárlat elleni időkésleltetett) védelmi funkciókat kínál. A rövidzárlat elleni védelemnél a kioldási érték (Isd) 9 különböző beállítási értékkel rendelkezik a 1600 A-től egészen 4160 A-ig terjedő tartományban, míg a pillanatszerű rövidzárlati védelem (Ii) fix 4800 A értékre van állítva. Ez a rugalmas védelmi rendszer lehetővé teszi a berendezés pontos beállítását a védett rendszer igényeihez, miközben kiváló védelmet biztosít mind a túlterhelés, mind a rövidzárlat ellen.
A megszakító műszaki paraméterei között szerepel a 800 V AC névleges szigetelési feszültség és 8 kV névleges lökőfeszültség-állóság. A készülék mechanikai élettartama 15000 ciklus, míg az elektromos élettartama terheléstől függően 3000-12000 ciklus között változik. A pólusonkénti teljesítményveszteség 12,29 W. A megszakító fix szerelésű, szerelési helyzete lehet vízszintes vagy függőleges, illetve hátlapra szerelhető. Mind a felső, mind az alsó csatlakozás elölről történik, 45 mm csatlakozási távolsággal.
Schneider Electric ComPacT NSX (2021) - C40V31M320 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d műszaki adatok
Alap jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövidnév: NSX400HB1
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Motorvédelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram: 320 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítási képesség
Megszakítóképesség: 85 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
80 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
75 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség-kód: HB1 75 kA 690 V AC
Kioldóegység neve: MicroLogic 1.3 M
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciók: SI
Vezérlés típusa: Kapcsolókar
Megszakító szerelési módja: Rögzített
Kiegészítő információk
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi megszakítóképesség: 85 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
80 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
75 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 12000 ciklus 440 V In/2
6000 ciklus 440 V In
6000 ciklus 690 V In/2
3000 ciklus 690 V In
Fizikai jellemzők
Teljesítményveszteség pólusonként: 12.29 W
Rögzítő felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Lapos a hátoldalon
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelmi funkciók
Védelem típusa: S: késleltetett rövidzárlat elleni védelem
I: pillanatszerű rövidzárlat elleni védelem
Kioldóegység névleges értéke: 320 A 65 °C-on
Késleltetett rövidzárlat elleni védelem beállításának típusa: Isd
Állítható 9 beállítás
Késleltetett rövidzárlat elleni védelem beállítási tartománya: 1600 A, 1920 A, 2440 A, 2560 A, 2880 A, 3200 A, 3520 A, 3840 A, 4160 A
Késleltetett rövidzárlat elleni védelem késleltetés beállításának típusa: tsd
Fix
Pillanatszerű rövidzárlat elleni védelem beállításának típusa: Ii
Fix
Pillanatszerű rövidzárlat elleni védelem beállítási tartománya: 4800 A
Földzárlat elleni védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Fizikai paraméterek
Foglalatok száma: 6 foglalat
Helyi jelzés: Villogó LED (zöld) az üzemkész állapot jelzésére
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Nettó tömeg: 6.05 kg
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 0...2000 m értékcsökkentés nélkül
2000 m...5000 m értékcsökkentéssel
