A Schneider Electric ComPacT NSX400S DC megszakító rendkívül megbízható és sokoldalú védelmi eszköz, amelyet kifejezetten egyenáramú (DC) alkalmazásokhoz fejlesztettek ki. A C40S4TM320D típusjelzésű modell 320 A névleges árammal rendelkezik, és kiválóan alkalmas elosztó hálózatokban történő felhasználásra. Ez a 4 pólusú megszakító kiemelkedő, 100 kA megszakítóképességgel büszkélkedhet 750 V DC feszültségszinten, ami garantálja a biztonságos működést még a legkeményebb ipari környezetben is.
A ComPacT NSX400S DC megszakító TM-DC típusú termikus-mágneses kioldóegységgel van felszerelve, amely LI védelmi funkciókat biztosít: túlterhelés elleni védelmet (L) és zárlati védelmet (I). A túlterhelés elleni védelem (Ir) beállítási tartománya 0,7-1 x In, ami lehetővé teszi a pontos konfigurálást a konkrét alkalmazási követelményeknek megfelelően. A pillanatnyi zárlati védelem (Ii) szintén állítható, 2,5-5 x In tartományban, így a megszakító optimálisan adaptálható a különböző telepítési körülményekhez. A TM-DC kioldóegység névleges árama 320 A 40 °C környezeti hőmérsékleten.
Az NSX400S DC megszakító kiemelkedő teljesítményét a különböző feszültségszinteken mérhető megszakítóképesség is jelzi: 100 kA Icu 24...125 V DC esetén (1 pólus), 100 kA Icu 250 V DC esetén (1 pólus), 100 kA Icu 500 V DC esetén (2 pólus sorosan), valamint 100 kA Icu 750 V DC esetén (3 pólus sorosan), minden esetben megfelelve az IEC 60947-2 szabványnak. A megszakítóképességi kód "S 100 kA 500 V DC", ami egyértelműen jelzi az eszköz kiemelkedő zárlatvédelmi képességeit. A névleges üzemi megszakítóképesség (Ics) ugyancsak 100 kA az említett feszültségszinteken, ami biztosítja a hosszú távú, megbízható működést.
A Schneider Electric ComPacT NSX400S DC megszakító számos további előnyös tulajdonsággal rendelkezik. Fix szerelési móddal telepíthető, és alkalmas szigetelésre az EN/IEC 60947-2 szabvány szerint. A készülék 8 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik az IEC 60947-2 szerint. Mechanikai tartóssága 5000 ciklus, míg elektromos tartóssága 2000 ciklus 750 V In/2 értéken, illetve 1000 ciklus 750 V In értéken. Ezek a paraméterek garantálják a hosszú élettartamot és a megbízható működést a legszigorúbb ipari körülmények között is.
A megszakító többféle pozícióban is felszerelhető: vízszintesen, függőlegesen, vagy hátlapra szerelve. A csatlakozási kiosztás 45 mm, és mind a felső, mind az alsó csatlakozások a készülék elején helyezkednek el, ami megkönnyíti a szerelést és a karbantartást. A készülék méretei: szélesség 185 mm, magasság 255 mm, mélység 110 mm, nettó tömege pedig 8,4 kg. Az eszköz 6 beépítési helyet foglal el a szerelőpanelen.
A ComPacT NSX400S DC megszakító széles működési hőmérséklet-tartománnyal rendelkezik: -25...70 °C között üzemeltethető, és -50...85 °C között tárolható. Az IP40-es védettségi szint (IEC 60529 szerint) és az IK07 mechanikai ütésállóság (IEC 62262 szerint) tovább növeli a termék sokoldalúságát. A megszakító 2000 méter tengerszint feletti magasságig korlátozás nélkül használható, 2000-5000 méter között pedig teljesítménycsökkentéssel üzemeltethető, ami alkalmassá teszi különleges telepítési helyszínekre is.

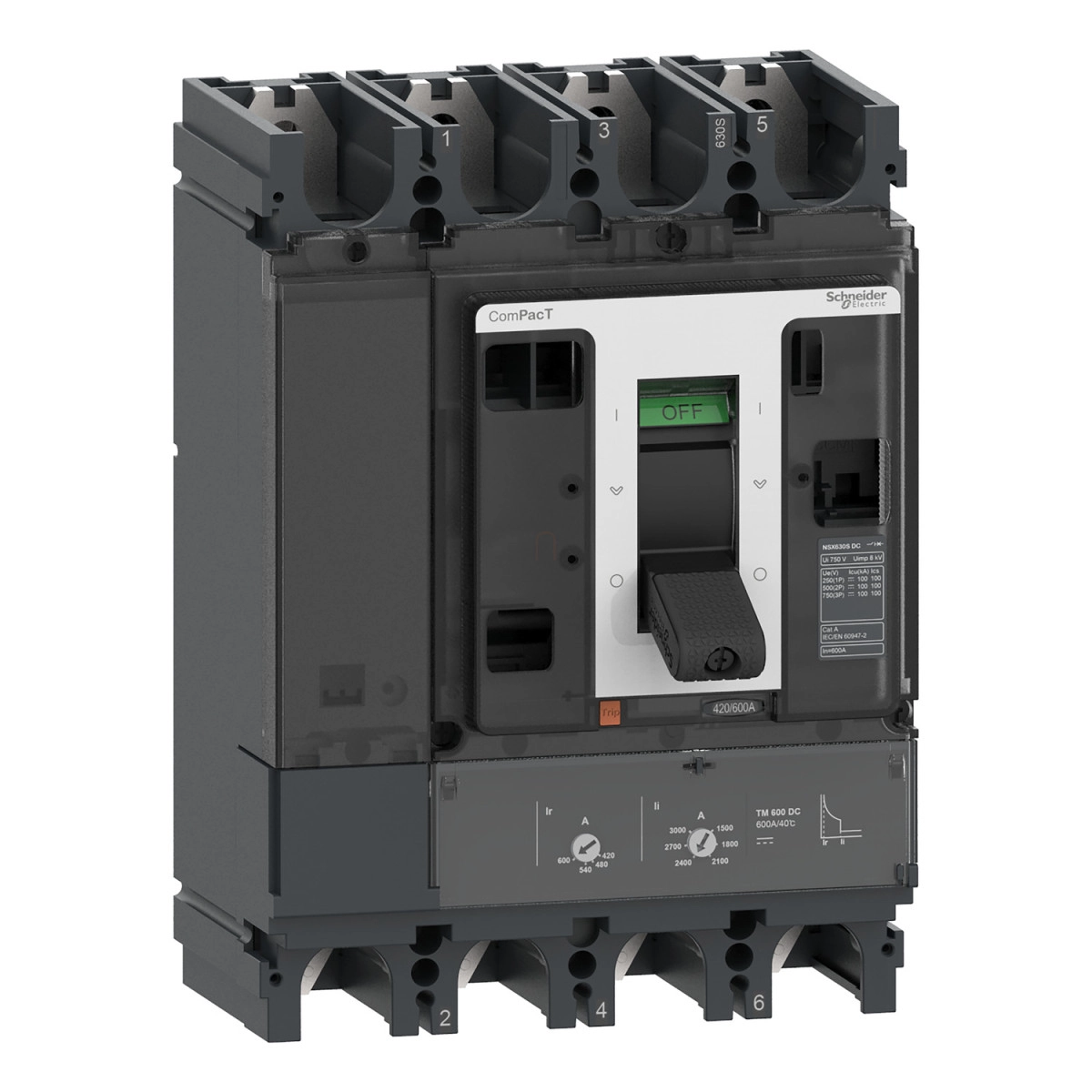

Schneider Electric ComPacT NSX (2021) - C40S4TM320D - Megszakító NSX320S DC, 100 kA 750 VDC, TM - DC kioldóegység, 320 A beállítás, 4P műszaki adatok
Fő jellemzők
Termékvonal: ComPacT
Termék neve: ComPacT NSX DC
Eszköz rövidneve: NSX400S DC
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Nulla-vezető pozíciója: Bal
Névleges áram [In]: 320 A 40 °C-on
Névleges üzemi feszültség [Ue]: 750 V DC
Hálózat típusa: DC
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
100 kA Icu 24...125 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
100 kA Icu 250 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
100 kA Icu 500 V DC 2 pólus sorosan, megfelel az IEC 60947-2 szabványnak
100 kA Icu 750 V DC 3 pólus sorosan, megfelel az IEC 60947-2 szabványnak
Megszakítóképességi kód: S 100 kA 500 V DC
Kioldóegység
Kioldóegység neve: TM-DC
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Kioldóegység névleges árama: 320 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típus Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés-beállítás típus tr: Rögzített
Pillanatnyi kioldás beállítási típus Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 2,5...5 x In
Földzárlat-védelem: Nélkül
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 750 V DC az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
100 kA 24...125 V DC esetén az IEC 60947-2 szerint
100 kA 250 V DC esetén az IEC 60947-2 szerint
100 kA 500 V DC esetén az IEC 60947-2 szerint
100 kA 750 V DC esetén az IEC 60947-2 szerint
Mechanikai tartósság: 5000 ciklus
Elektromos tartósság: 2000 ciklus 750 V In/2 esetén, 1000 ciklus 750 V In esetén
Szerelés
Szerelési alátámasztás: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátlapra szerelve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelem típusa: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Vezérlés típusa: Billenő kapcsoló
Megszakító szerelési mód: Rögzített
Beépítési helyek száma: 6 hely
Méretek
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Nettó súly: 8,4 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Szennyezettségi fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül, 2000 m...5000 m teljesítménycsökkentéssel
