A Schneider Electric ComPacT NSX sorozatának C40S3TM320D típusú terméke egy nagy teljesítményű, egyenáramú hálózatokban használható kompakt megszakító, mely egyedülálló védelmi képességekkel rendelkezik. Ez a 3 pólusú NSX400S DC modell kifejezetten magas megszakítóképességgel (100 kA) rendelkezik 750 V DC feszültségszinten, ami különösen alkalmassá teszi napelemes rendszerek, adatközpontok, elektromos járművek töltőállomásai és egyéb egyenáramú alkalmazások számára.
A termék TM-DC típusú termo-mágneses kioldóegységgel van ellátva, amely kettős védelmet biztosít: a túlterhelés elleni védelmet termikus kioldó (L) biztosítja, míg a rövidzárlat elleni védelmet mágneses kioldó (I) látja el. Az alapterhelés 320 A 40 °C környezeti hőmérsékleten. A hosszú késleltetésű védelem (Ir) állítható, 0,7-1 × In tartományban, míg a pillanatnyi védelmi beállítás (Ii) szintén állítható, 2,5-5 × In között. Ez a rugalmasság lehetővé teszi a megszakító pontos beállítását a védendő berendezés és hálózat igényeihez.
A megszakító tökéletesen megfelel a szigorú EN/IEC 60947-2 szabvány követelményeinek, és alkalmas leválasztásra is. Kategória A besorolással rendelkezik. Rendkívül robusztus kialakításának köszönhetően mechanikai élettartama 5000 kapcsolási ciklus, míg elektromos élettartama 2000 ciklus 750 V és In/2 terhelésnél, illetve 1000 ciklus 750 V és In terhelésnél. Megszakítóképessége (Icu) és üzemi megszakítóképessége (Ics) egyaránt 100 kA különböző egyenáramú feszültségszinteken: 24-125 V DC, 250 V DC, 500 V DC (2 pólus sorban), valamint 750 V DC (3 pólus sorban).
A C40S3TM320D fizikai méretei kompakt kialakítást biztosítanak: 140 mm szélesség, 255 mm magasság és 110 mm mélység, 8 kg nettó súllyal. A megszakító rögzítése hátlapra történik, és mind vízszintes, mind függőleges helyzetben felszerelhető. A csatlakozók elöl helyezkednek el, mind a felső, mind az alsó részen, 45 mm csatlakozási osztással. A készülék 6 modulhelyet foglal el az elosztóban. IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szerint. Széles működési hőmérséklet-tartománya (-25...70 °C) és tárolási hőmérséklet-tartománya (-50...85 °C) is említésre méltó, ahogy a 0...95%-os relatív páratartalom melletti működési képesség is. További előny a tengerszint feletti 0...2000 m-es névleges működési magasság, amely 2000...5000 m között csökkentett terheléssel alkalmazható.

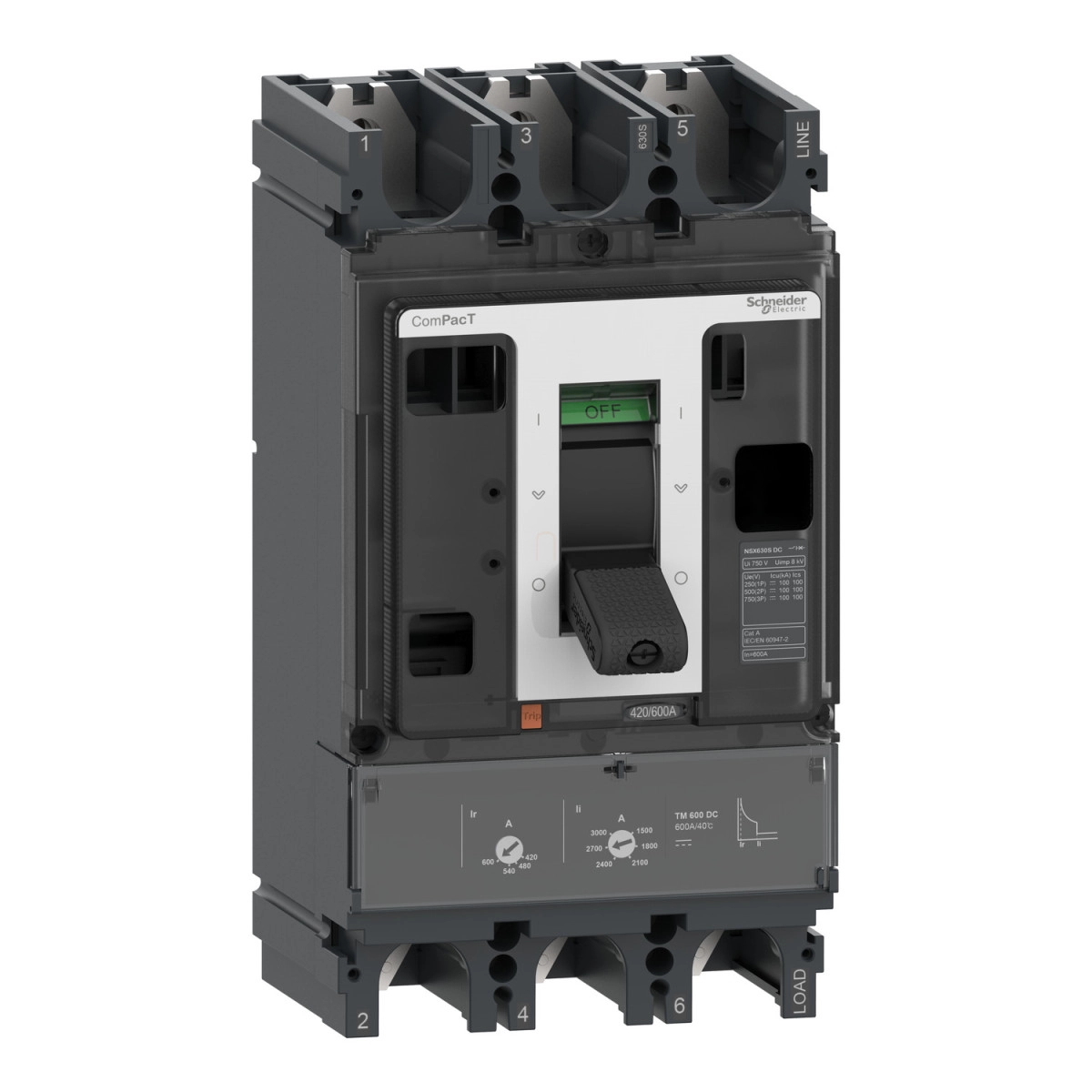

Schneider Electric ComPacT NSX (2021) - C40S3TM320D - Megszakító NSX320S DC, 100 kA 750 VDC, TM - DC kioldóegység, 320 A beállítás, 3P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX DC
Eszköz rövid név: NSX400S DC
Termék típus: Megszakító
Alkalmazási terület: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 320 A 40 °C-on
Névleges üzemi feszültség [Ue]: 750 V DC
Hálózat típus: DC
Szigetelés alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Használati kategória: A kategória
Megszakítási képesség
Megszakítási képesség: 100 kA Icu 24...125 V DC 1 pólus, IEC 60947-2 szerint
100 kA Icu 250 V DC 1 pólus, IEC 60947-2 szerint
100 kA Icu 500 V DC 2 pólus sorban, IEC 60947-2 szerint
100 kA Icu 750 V DC 3 pólus sorban, IEC 60947-2 szerint
Megszakítási képesség kód: S 100 kA 500 V DC
Kioldóegység neve: TM-DC
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciók: LI
Vezérlés típusa: Kapcsolókar
Megszakító szerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 750 V DC, IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV, IEC 60947-2 szerint
Névleges üzemi megszakítási képesség [Ics]: 100 kA 24...125 V DC, IEC 60947-2 szerint
100 kA 250 V DC, IEC 60947-2 szerint
100 kA 500 V DC, IEC 60947-2 szerint
100 kA 750 V DC, IEC 60947-2 szerint
Mechanikai élettartam: 5000 ciklus
Elektromos élettartam: 2000 ciklus 750 V In/2
1000 ciklus 750 V In
Szerelési alap: Hátlap
Szerelés és csatlakozás
Szerelési helyzet: Vízszintes és függőleges
Hátlapra fektetve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 45 mm
Kioldóegység tulajdonságai
Védelem típus: L: túlterhelés elleni védelem (termikus)
I: rövidzárlat elleni védelem (mágneses)
Kioldóegység értéke: 320 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típus tr: Fix
Pillanatnyi védelem kioldási beállítási típus Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 2,5...5 x In
Földzárlat védelem: Nélkül
Méretek és tömeg
Modulhelyek száma: 6 hely
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Nettó tömeg: 8,0 kg
Környezeti adatok
Szabványok: EN/IEC 60947-2
Szennyezettségi fokozat: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK ütésállósági fokozat: IK07, IEC 62262 szerint
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
