A Schneider Electric ComPacT NSX400N (C40N4) megszakító alapkeret egy rendkívül megbízható és sokoldalú megoldást kínál az elektromos hálózatok védelméhez és irányításához. Ez az alapkeret a ComPacT NSX termékcsalád része, amelyet kifejezetten elosztórendszerek védelmi feladataira terveztek. A termék 4 pólusú kialakítással rendelkezik, ahol a semleges pólus a bal oldalon helyezkedik el, és 400 A névleges árammal működik 40 °C környezeti hőmérsékleten.
A megszakító alapkeret névleges üzemi feszültsége 690 V AC 50/60 Hz, amely megfelel az IEC 60947-2 szabványnak. Kiemelkedő szakítóképességgel rendelkezik különböző feszültségszinteken: 85 kA 220/240 V AC esetén, 50 kA 380/415 V AC esetén, 42 kA 440 V AC esetén, 30 kA 500 V AC esetén, 22 kA 525 V AC esetén és 10 kA 660/690 V AC esetén. Ez a változatos szakítóképesség-skála lehetővé teszi, hogy a megszakítót különböző feszültségszintű rendszerekben is hatékonyan alkalmazzák. A megszakító UL 508 szabványnak megfelelő szakítóképességgel is rendelkezik: 85 kA 240 V AC esetén, 50 kA 480 V AC esetén és 20 kA 600 V AC esetén. A szakítóképesség kód: N 50 kA 415 V AC.
A ComPacT NSX400N alapkeret egyik fő előnye, hogy leválasztási funkcióval (szigetelés) rendelkezik az EN/IEC 60947-2 szabványnak megfelelően. A készülék A kategóriájú felhasználási kategóriába tartozik. A működtetés billenőkapcsolóval történik, és a szerelési mód fix. A termék szigetelési feszültsége 800 V AC 50/60 Hz, és 8 kV névleges lökőfeszültség-állósággal rendelkezik. Figyelemre méltó a termék mechanikai tartóssága: 15000 ciklus az IEC 60947-2 szabványnak megfelelően, valamint az elektromos tartóssága is kiemelkedő: 12000 ciklus 440 V AC 50/60 Hz In/2 áramerősség mellett, 6000 ciklus 440 V AC 50/60 Hz In áramerősség mellett, 3000 ciklus 690 V AC 50/60 Hz In áramerősség mellett, és 6000 ciklus 690 V AC 50/60 Hz In/2 áramerősség mellett.
A termék szerkezeti kialakítása is praktikus: hátlapra szerelhető, elől felső és elől alsó csatlakozási lehetőséggel, 45 mm csatlakozási osztással. Méreteit tekintve a szélessége 185 mm, magassága 255 mm, mélysége pedig 110 mm. Védelmi típusa: védelem nélküli. Környezeti specifikációit tekintve a megszakító IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósági fokozattal az IEC 62262 szerint. Használható -25...70 °C közötti környezeti hőmérsékleten, és tárolható -50...85 °C között. Ez az alapkeret kioldóegység nélkül kerül szállításra, így a felhasználó a saját igényei szerint választhatja ki és rendelheti meg a megfelelő kioldóegységet. A termék kompatibilis különféle kioldóegység-típusokkal, amelyeket külön kell megrendelni. A ComPacT NSX termékcsalád részét képező kiegészítők széles választéka áll rendelkezésre, mint például vezeték nélküli segédérintkező, kioldóegység, fázisközi válaszfalak, kapocsvédő, forgóhajtás, standard segédérintkező, MN feszültségcsökkenési kioldó, MX megszakító kioldó és standard motorműködtető modul.

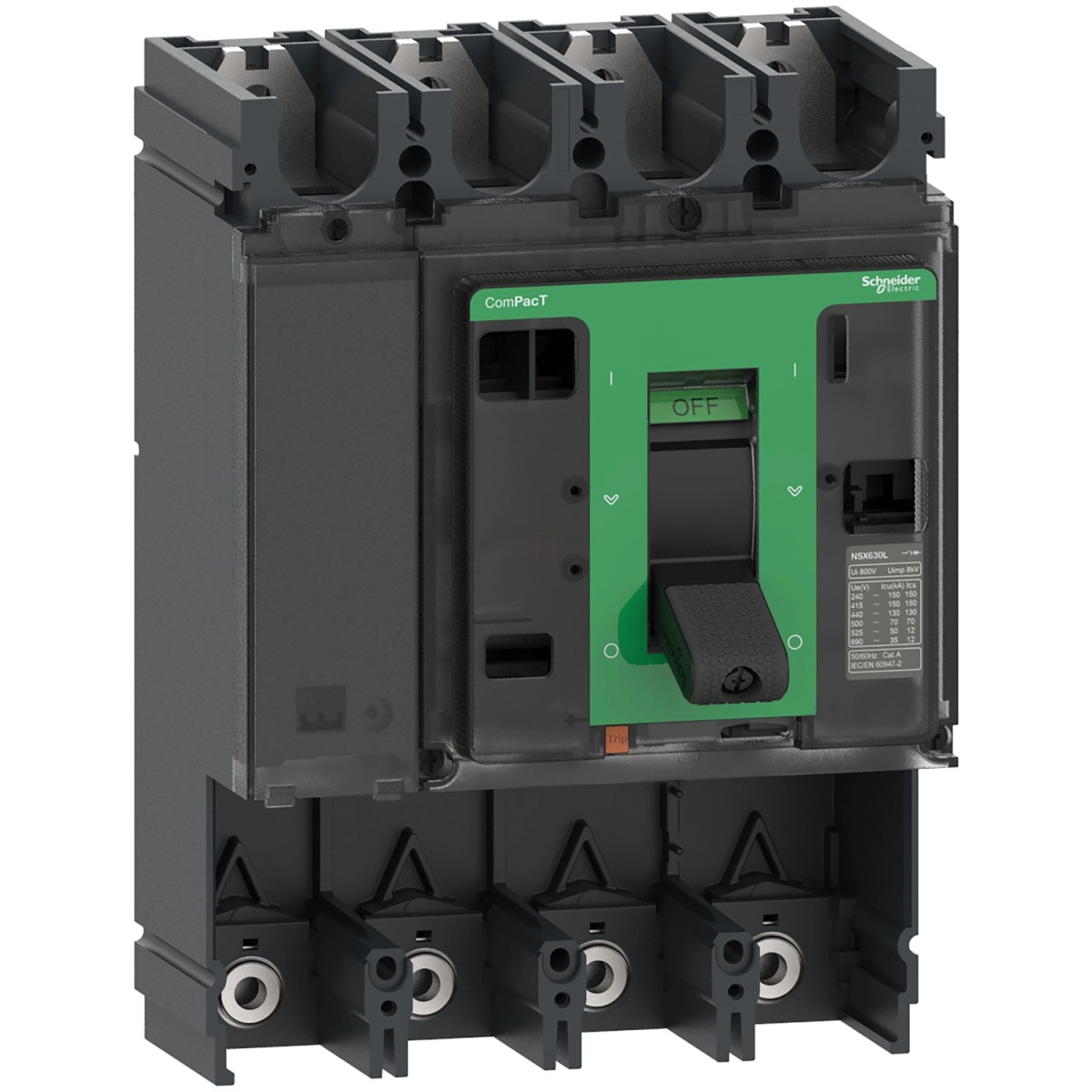

Schneider Electric ComPacT NSX (2021) - C40N4 -Megszakító alapkeret, NSX400N, 50 kA 415 VAC 50/60 Hz, 400 A, kioldóegység nélkül, 4P műszaki adatok
Főbb jellemzők
Termékvonal: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX400N
Termék vagy alkatrész típusa: Alapkeret
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Semleges pólus helyzete: Bal
Névleges áram [In]: 400 A 40 °C-on
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Szakítóképesség: 85 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
42 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
30 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
22 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
85 kA 240 V AC 50/60 Hz-en az UL 508 szerint
50 kA 480 V AC 50/60 Hz-en az UL 508 szerint
20 kA 600 V AC 50/60 Hz-en az UL 508 szerint
Szakítóképesség kód: N 50 kA 415 V AC
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi szakítóképesség [Ics]: 85 kA 220/240 V AC 50/60 Hz-en
50 kA 380/415 V AC 50/60 Hz-en
42 kA 440 V AC 50/60 Hz-en
30 kA 500 V AC 50/60 Hz-en
11 kA 525 V AC 50/60 Hz-en
10 kA 660/690 V AC 50/60 Hz-en
Mechanikai jellemzők
Vezérlés típusa: Billenőkapcsoló
Szerelési mód: Fix
Szerelési alap: Hátlap
Felső csatlakoztatás: Elől
Alsó csatlakoztatás: Elől
Csatlakozási osztás: 45 mm
Védelmi típus: Védelem nélkül
Szélesség (W): 185 mm
Magasság (H): 255 mm
Mélység (D): 110 mm
Tartósság
Mechanikai tartósság: 15000 ciklus az IEC 60947-2 szerint
Elektromos tartósság: 12000 ciklus 440 V AC 50/60 Hz In/2-nél
6000 ciklus 440 V AC 50/60 Hz In-nél
3000 ciklus 690 V AC 50/60 Hz In-nél
6000 ciklus 690 V AC 50/60 Hz In/2-nél
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Technikai előnyök
Névleges áramtartomány: 100A és 630A között, különböző szakítóképességekkel
3 és 4 pólusú változatok elérhetők
Elektronikus és hőmágneses védelmek széles választéka
Plug and ready kábelezési rendszer és kommunikációs kiegészítők
Ez az alapkeret kioldóegység nélkül érkezik, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegységekkel beépített teljesítményméréssel: I, U, P, E, THD, CosΦ
