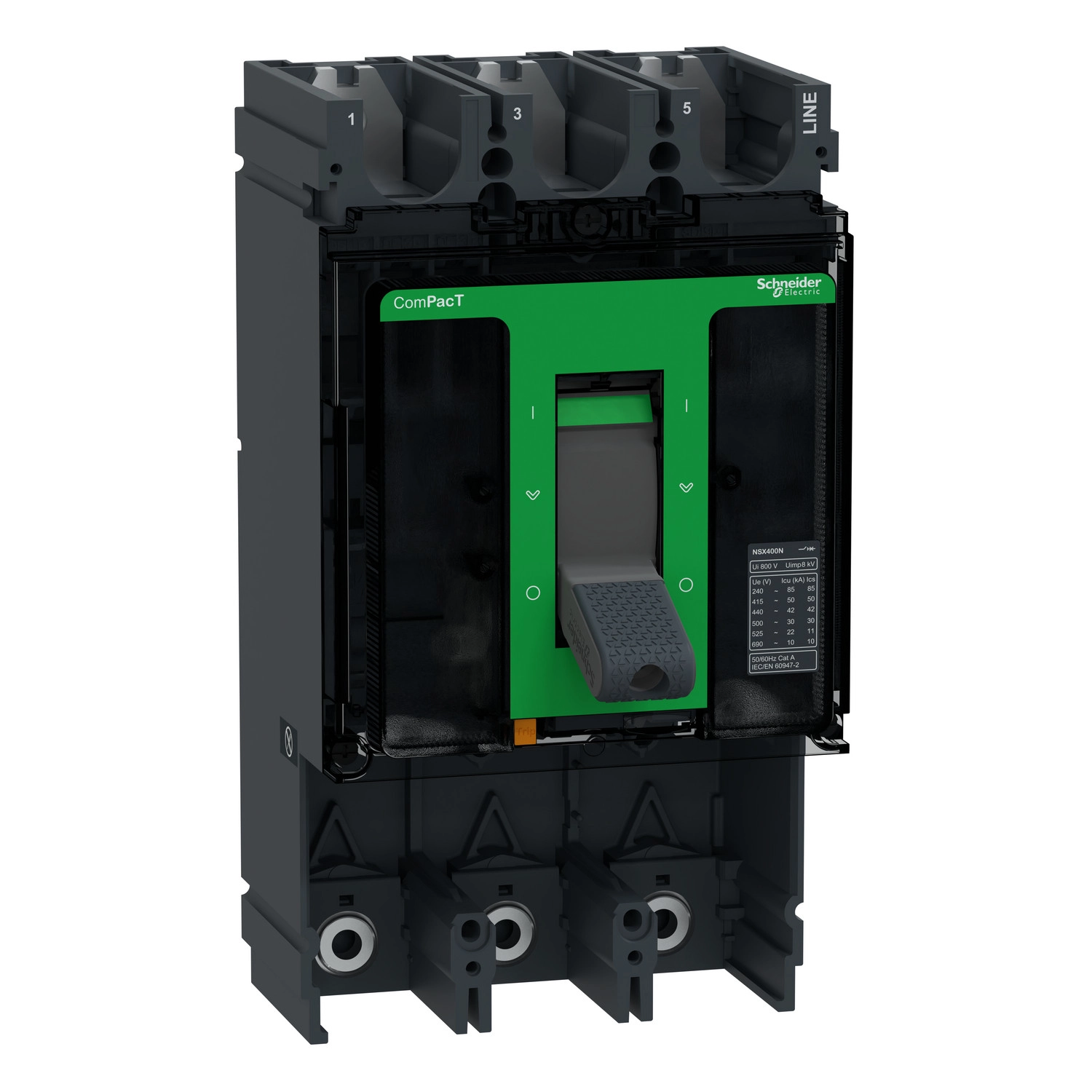

A Schneider Electric ComPacT NSX C40N3 kismegszakító alapkeret egy professzionális áramkörszakító megoldás, amely különösen alkalmas elosztási alkalmazásokhoz. Ez a 3 pólusú, NSX400N típusú megszakító alapkeret 400 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, kioldóegység nélkül szállítva. A termék különlegessége, hogy rendkívül robusztus kialakítású, ugyanakkor kompakt méretekkel büszkélkedhet, ami megkönnyíti a telepítését különböző környezetekben.
A ComPacT NSX C40N3 megszakító kiemelkedő megszakítóképességgel rendelkezik: 50 kA 380/415 V AC feszültségen, 42 kA 440 V AC-n, 30 kA 500 V AC-n, és 10 kA 660/690 V AC-n (az IEC 60947-2 szabványnak megfelelően). UL 508 szabvány szerint 85 kA 240 V AC-n, 50 kA 480 V AC-n, és 20 kA 600 V AC-n. Ez a sokoldalú megszakítóképesség biztosítja, hogy különböző feszültségszintű hálózatokban is megbízhatóan működjön. A megszakító N típusú kategóriába tartozik, amit az 50 kA megszakítóképesség jelez 415 V AC feszültségen.
A termék szigetelési jellemzői is kiválóak: 800 V AC névleges szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-2 szabvány szerint. Mechanikai tartóssága 15000 kapcsolási ciklus, míg elektromos tartóssága különböző terhelési feltételek mellett 3000-12000 ciklus között mozog. A megszakító IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósági fokozattal az IEC 62262 szabvány alapján. Széles működési hőmérséklet-tartománya (-25...70 °C) lehetővé teszi a különböző környezeti feltételek melletti alkalmazást.
A Schneider Electric ComPacT NSX C40N3 kismegszakító alapkeret szerelése rendkívül egyszerű, hátsó rögzítőlapra történik, a csatlakozások elől találhatók. A készülék méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység. A C40N3 megszakító toggle típusú kezelőszervvel van ellátva a könnyű működtetés érdekében. Fontos megjegyezni, hogy ez a termék alapkeretként kerül forgalomba, kioldóegység nélkül, amit külön kell megrendelni. A ComPacT NSX megszakítók számos kiegészítővel bővíthetők, mint például vezeték nélküli segédérintkező, sorkapocs pajzsok, MN/MX kioldók, motorműködtető modul, és különböző kioldóegységek, amelyek kompatibilisek a termékkel. A beépített teljesítménymérési funkcióval rendelkező kioldóegységek is elérhetők, lehetővé téve az áramerősség, feszültség, teljesítmény, THD és CosPhi értékek mérését.
Schneider Electric ComPacT NSX (2021) - C40N3 -Megszakító alapkeret, NSX400N, 50 kA 415 VAC 50/60 Hz, 400 A, kioldóegység nélkül, 3P műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX400N
Termék vagy alkatrész típusa: Alapkeret
Készülék alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítási képesség
85 kA 240 V AC 50/60 Hz az UL 508 szerint
22 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA 480 V AC 50/60 Hz az UL 508 szerint
50 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
30 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA 600 V AC 50/60 Hz az UL 508 szerint
42 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítási képesség kód: N 50 kA 415 V AC
Vezérlés típusa: Toggle
Szerelési mód: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakító képesség [Ics]:
11 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
30 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
42 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Elektromos élettartam:
12000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
3000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
6000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Szerelés
Rögzítés: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelem típusa: Védelem nélkül
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
