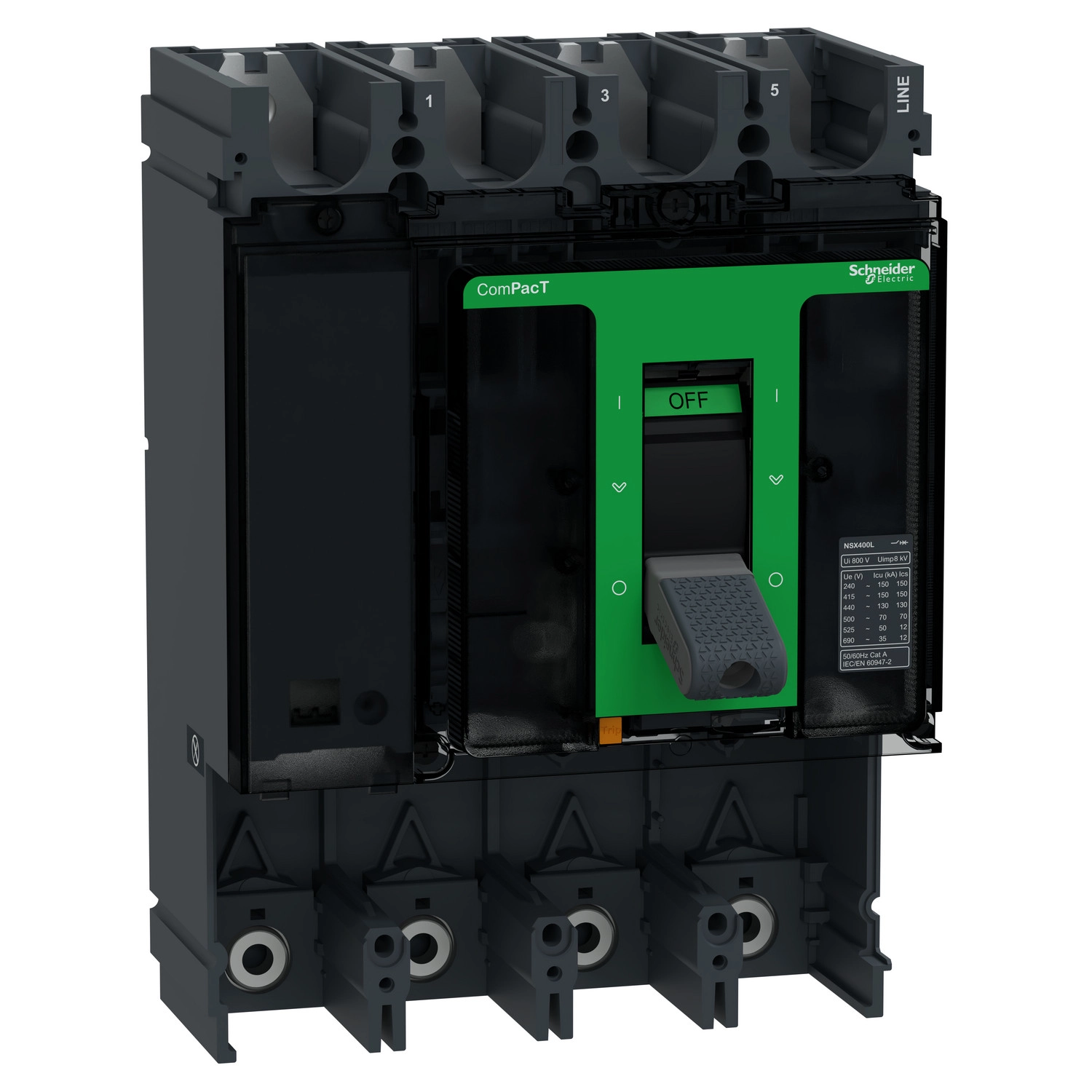

A Schneider Electric ComPacT NSX sorozatú C40L4 kódjelű megszakító alapkeret egy rendkívül megbízható, nagy teljesítményű villamos védelmi eszköz, amelyet kifejezetten ipari és elosztóhálózati alkalmazásokhoz fejlesztettek ki. Ez az NSX400L típusú megszakító alapkeret 400 A névleges áramerősséggel rendelkezik, és kioldóegység nélkül kerül szállításra, így a felhasználó szabadon választhatja ki a projekthez leginkább illeszkedő védelmi megoldást.
A termék kiemelkedő megszakítóképességgel büszkélkedhet: 150 kA-es rövidzárlati megszakítóképesség 415 V AC feszültségnél, ami kiváló védelmet biztosít a legkritikusabb alkalmazásoknál is. A 4 pólusú kivitel lehetővé teszi a három fázis és a nulla vezető egyidejű kapcsolását, különösen előnyös olyan rendszerekben, ahol a teljes leválasztás vagy szigetelés fontos követelmény. A Schneider Electric ComPacT NSX400L megszakító alapkeret 690 V AC névleges üzemi feszültséggel rendelkezik, így széles feszültségtartományban alkalmazható. Az eszköz megfelel az EN/IEC 60947-2 szabványoknak, és szigetelésre is alkalmas.
A megszakító számos műszaki előnyt kínál: a mechanikai élettartama 15000 kapcsolási ciklus, elektromos élettartama pedig terheléstől függően 3000-12000 ciklus között változik. A rögzítés hátlapra történik, míg a csatlakozások elöl helyezkednek el, 45 mm-es csatlakozási távolsággal. A termék IP40-es védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósággal az IEC 62262 szabvány alapján. Működési hőmérséklet-tartománya -25°C és +70°C között van, ami biztosítja a megbízható működést szélsőséges környezeti feltételek mellett is.
A Schneider Electric ComPacT NSX C40L4 megszakító alapkeret egy sokoldalú eszköz, amely kompatibilis különböző kioldóegységekkel, így a felhasználó a konkrét alkalmazáshoz legjobban illeszkedő védelmi megoldást választhatja. A termék része a ComPacT NSX termékcsaládnak, amely moduláris kialakításával, széles tartozékkínálatával rugalmas megoldást kínál az ipari és épületvillamos rendszerek számára. A termékhez számos kiegészítő rendelhető, például vezeték nélküli segédérintkezők, fázisközi válaszfalak, sorkapocsvédők, forgatókarok, különböző kioldóegységek és motorműködtető mechanizmusok. A C40L4 alapkeret előnyei között szerepel a maximális energiaellátás biztosítása, a megelőző védelem az Everlink csatlakozásoknak köszönhetően, valamint a fejlett EcoStruxure rendszerhez való csatlakoztathatóság, amely javítja az energiaelosztó rendszer minden aspektusát.
Schneider Electric ComPacT NSX (2021) - C40L4 -Megszakító alapkeret, NSX400L, 150 kA 415 VAC 50/60 Hz, 400 A, kioldóegység nélkül, 4P műszaki adatok
Általános tulajdonságok
Sorozat: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400L
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazás: Elosztás
Pólusok leírása: 4P
Nulla vezető pozíciója: Bal
Villamos jellemzők
Névleges áram [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 130 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
150 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
150 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
70 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kódja: L 150 kA 415 V AC
Működés és szerelés
Működtetés módja: Billenőkar
Szerelési mód: Fix
Szerelési alap: Hátlap
Felső csatlakoztatás: Elől
Alsó csatlakoztatás: Elől
Csatlakozási távolság: 45 mm
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]: 130 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
150 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
150 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
70 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
12 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
12 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Villamos élettartam: 12000 ciklus 440 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
3000 ciklus 690 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
6000 ciklus 440 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
6000 ciklus 690 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
Védelem típusa
Védelem típusa: Védelem nélkül
Méretek
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Termék előnyök / Jellemzők
ComPacT NSX előnyök:
- Maximális energiaellátás biztosítása: korrekciós, megelőző és prediktív karbantartás az eszközök kezeléséhez a fejlett MicroLogic kioldóegységekkel párosítva
- A védelem a megelőzéssel kezdődik: Az Everlink energiacsatlakozások segítségével megelőzhető az elektromos tűz és a megelőző karbantartás
- Csatlakoztathatóság: Csatlakoztatható az EcoStruxure Power rendszerhez, amely egy IoT-kapcsolatú architektúra az energiaelosztó rendszer minden aspektusának javításához
Műszaki előnyök:
- Névleges áram: 100A-tól 630A-ig, és 9 megszakítóképesség a 2 méretű megszakítóhoz
- 3 és 4 pólusú kivitelek
- Elektronikus és hőmágneses védelmek széles skálája
- Plug and ready vezetékezési rendszer és kommunikációs tartozékok
- Ez az alapkeret kioldóegység nélkül érkezik, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
- Kompatibilis fejlett kioldóegység integrált energiaméréssel: I, U, P, E, THD, f, CosPhi
