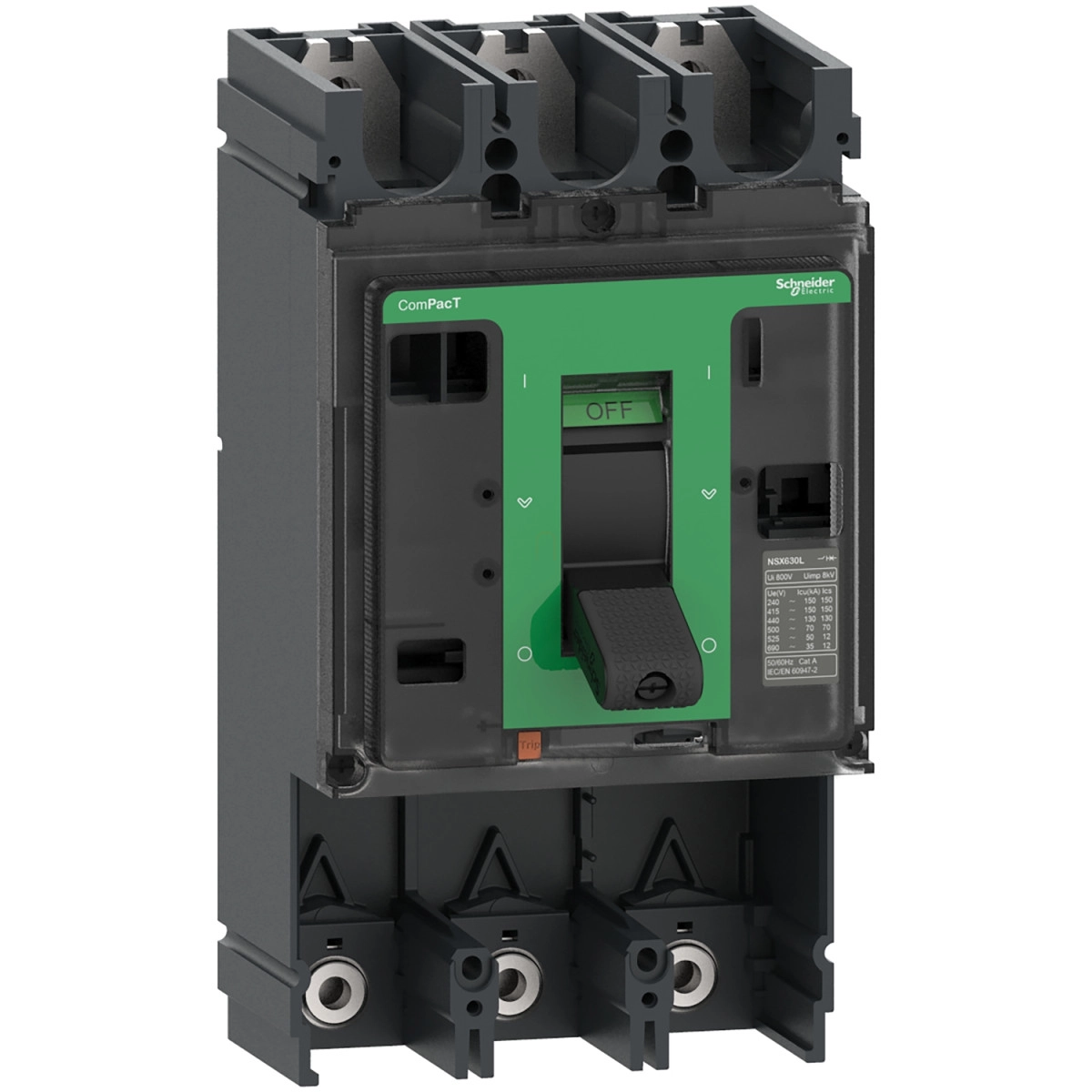

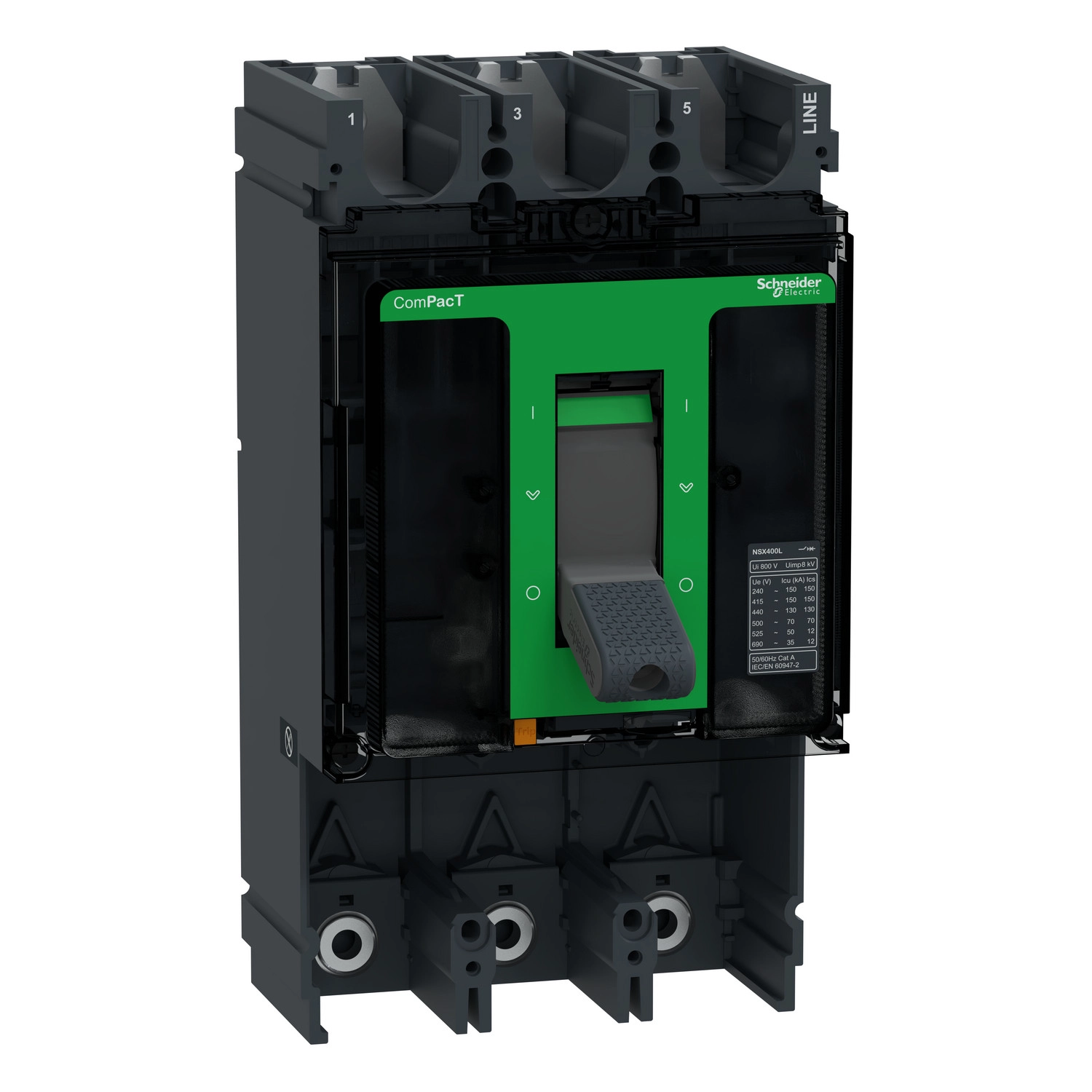

A Schneider Electric ComPacT NSX sorozatából származó C40L3 típusú megszakító alapkeret egy rendkívül megbízható és sokoldalú villamos védelmi eszköz, amely ipari és kereskedelmi létesítmények elosztóhálózatainak hatékony védelmét biztosítja. Ez a kompakt kialakítású NSX400L alapkeret 150 kA megszakítóképességgel rendelkezik 415 VAC feszültségen, 3 pólusú kivitelben, 400 A névleges áramerősséggel, ugyanakkor nem tartalmazza a kioldóegységet, melyet külön kell megrendelni a konkrét alkalmazási igényeknek megfelelően.
A megszakító alapkeret 690 V AC 50/60 Hz üzemi feszültségig alkalmazható az IEC 60947-2 szabvány szerint. Az eszköz 400 A névleges áramerőssége 40 °C környezeti hőmérsékleten érvényes, és alkalmas leválasztásra az EN/IEC 60947-2 szabvány előírásainak megfelelően. Megszakítóképessége 380/415 V AC feszültségen 150 kA, 220/240 V AC feszültségen szintén 150 kA, 440 V AC-nél 130 kA, 500 V AC-nél 70 kA, 525 V AC-nél 50 kA, valamint 660/690 V AC feszültségen 35 kA, mindezt az IEC 60947-2 szabvány szerint tanúsítva. A megszakító A felhasználási kategóriába tartozik, és L kódjelű (150 kA, 415 V AC) megszakítóképességgel rendelkezik.
A ComPacT NSX400L alapkeret műszaki paraméterei között szerepel a 800 V AC szigetelési feszültség és a 8 kV névleges lökőfeszültség-állóság. A mechanikai élettartama 15000 kapcsolási ciklus, míg az elektromos élettartama változó terhelési feltételek mellett: 440 V AC-nél In esetén 6000 ciklus, In/2 esetén 12000 ciklus; 690 V AC-nél In esetén 3000 ciklus, valamint In/2 esetén 6000 ciklus. A megszakító vezérlése kapcsolókaros megoldással történik, a rögzítési módja fix. Mind a felső, mind az alsó csatlakozás elölről történik, a csatlakozási távolság 45 mm. Méreteiben kompakt: szélessége 140 mm, magassága 255 mm, mélysége 110 mm. Védelmi besorolása IP40 az IEC 60529 szerint, ütésállósági fokozata IK07 az IEC 62262 szerint, szennyezettségi foka 3 az IEC 60664-1 alapján. Üzemi hőmérséklet-tartománya -25...70 °C, tárolási hőmérséklet-tartománya -50...85 °C közötti.
A C40L3 megszakító alapkeret kifejezetten előnyös választás olyan villamos szakemberek számára, akik személyre szabott védelmi megoldást keresnek ipari környezetben. Kompatibilis bármilyen típusú, külön rendelhető kioldóegységgel, így rugalmasan illeszthető a konkrét védelmi követelményekhez. A termék technikai előnyei között szerepelnek a nagy választékban elérhető elektronikus és hőmágneses védelmek, a plug-and-ready bekötési rendszer, valamint a kommunikációs kiegészítők széles választéka. A megszakító alapkeret a maximális rendelkezésre állást biztosítja a megfelelő MicroLogic kioldóegységekkel párosítva, hiszen korrektív, preventív és prediktív karbantartási funkciókkal támogatja az eszközkezelést. Védelmi filozófiája a megelőzésen alapul, az Everlink csatlakozásoknak köszönhetően megakadályozza az elektromos tüzeket. Emellett csatlakoztatható az EcoStruxure Power IoT-alapú architektúrához, amely javítja a teljes energiaelosztó rendszer minden aspektusát.
Schneider Electric ComPacT NSX (2021) - C40L3 -Megszakító alapkeret, NSX400L, 150 kA 415 VAC 50/60 Hz, 400 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400L
Termék vagy összetevő típusa: Alapkeret
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Névleges áram: 400 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózati típus: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
130 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kód: L 150 kA 415 V AC
Vezérlés típusa: Kapcsolókar
Szerelési mód: Fix
Kiegészítő információk
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség (Ics): 130 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 12000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
3000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
6000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Szerelési tartó: Hátlap
Csatlakozás
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási távolság: 45 mm
Védelem típusa: Védelem nélkül
Méretek
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Technikai előnyök
Névleges áram: 100A-tól 630A-ig és 9 megszakítóképesség a két megszakító mérethez
3 és 4 pólusú verziók elérhetők
Elektronikus és hőmágneses védelmek széles választéka
Plug-and-ready bekötési rendszer és kommunikációs kiegészítők
Ez az alapkeret kioldóegység nélkül érkezik, és kompatibilis bármely típusú kioldóegységgel, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegységekkel integrált teljesítményméréshez: I, U, P, E, THD, CosPhi
