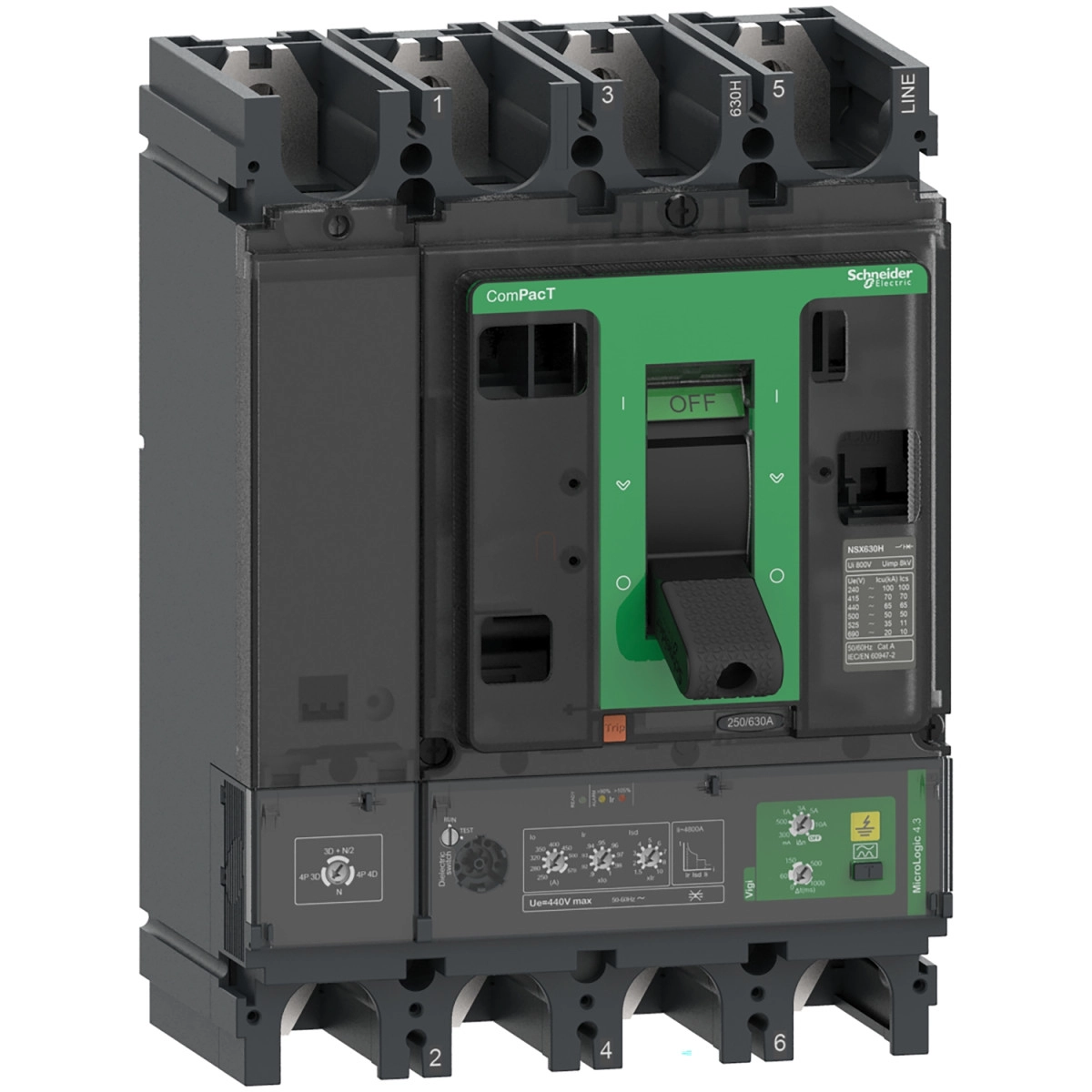

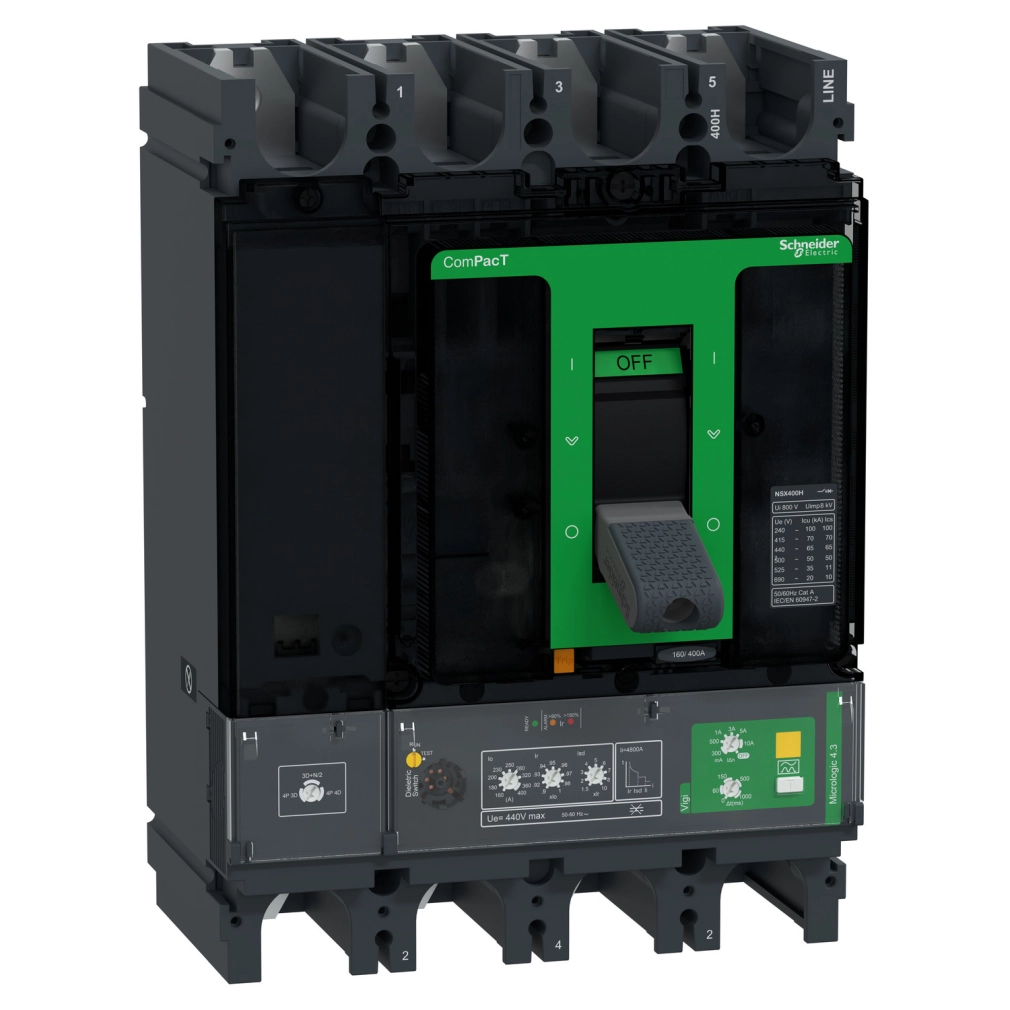

Schneider Electric ComPacT NSX (2021) - C40H44V400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 4.3 Vigi kioldóegység 400 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX sorozat részeként ez a megszakító egyesíti a kompakt méreteket a figyelemreméltó teljesítménnyel. A 400 A névleges árammal és 70 kA megszakítóképességgel 415 V AC feszültségen, ez az eszköz ideális választás nagyobb teljesítményű ipari alkalmazásokhoz. A MicroLogic Vigi 4.3 elektronikus kioldóegység biztosítja a sokoldalú védelmi funkciókat, köztük a túlterhelés elleni hosszú késleltetésű (L), a rövidzárlat elleni rövid késleltetésű (So), a pillanatnyi rövidzárlat elleni (I), valamint a földzárlat elleni (R) védelmet. Ez a komplex védelmi megoldás lehetővé teszi a rendszer precíz beállítását és a szelektív védelmet.
A készülék rendelkezik 440 V AC névleges üzemi feszültséggel 50/60 Hz frekvencián, és különböző feszültségszinteken is kiváló megszakítóképességet mutat: 100 kA 220/240 V AC-nál, 65 kA 440 V AC-nál, és 20 kA 660/690 V AC-nál, az IEC 60947-2 szabvány szerint. Ezek az értékek biztosítják, hogy a megszakító különböző hálózati környezetekben is megbízhatóan működjön. Az UL 60947-4-1 szabvány szerinti értékek ugyancsak kiemelkedőek: 85 kA 240 V AC-nál, 65 kA 480 V AC-nál, és 20 kA 600 V AC-nál. A megszakító alkalmas leválasztásra is az EN/IEC 60947-2 szabványnak megfelelően, ami fokozott biztonságot jelent karbantartási munkálatok során.
A MicroLogic 4.3 kioldóegység fejlett beállítási lehetőségeket kínál: a hosszú késleltetésű védelem (Ir) 160-400 A tartományban 9 különböző beállítással szabályozható, a rövid késleltetésű védelem (Isd) pedig 1.5-10 × Ir tartományban állítható. A pillanatnyi kioldás (Ii) fixáltan 4800 A értékre van beállítva. A földzárlat-védelem érzékenysége (IΔn) 300 mA-től 10 A-ig állítható, és a védelem A osztályú. A készülék továbbá rendelkezik hőmemóriával, amely 20 percig megőrzi a terhelési előzményeket kioldás előtt és után. Az eszköz felszerelése backplate-re történik, horizontális és vertikális pozícióban egyaránt felszerelhető. A felső és alsó csatlakozás frontális kialakítású, a csatlakozási osztás 45 mm. A megszakító méretei: 185 mm széles, 255 mm magas és 110 mm mély, súlya 7.9 kg. Az eszköz IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, és IK07 ütésállósággal az IEC 62262 szerint. Működési hőmérséklet-tartománya -25°C-tól +70°C-ig terjed, míg tárolási hőmérséklet-tartománya -50°C-tól +85°C-ig. Akár 2000 méter tengerszint feletti magasságig korlátozás nélkül használható, 2000-5000 méter között pedig korlátozással. A ComPacT NSX400H C40H44V400 megszakító mechanikai élettartama 15000 ciklus, elektromos élettartama pedig a terheléstől függően 3000-12000 ciklus között változik.
ComPacT NSX400H, 70kA/415VAC, 4 poles, MicroLogic Vigi 4.3 trip unit 400A műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX400H
Termék vagy komponens típusa: Földzárlati megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Nulla pozíciója: Bal
Névleges áram: 400 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
IEC szerint: 100 kA Icu 220/240 V AC 50/60 Hz esetén, 70 kA Icu 380/415 V AC 50/60 Hz esetén, 65 kA Icu 440 V AC 50/60 Hz esetén, 50 kA Icu 500 V AC 50/60 Hz esetén, 35 kA Icu 525 V AC 50/60 Hz esetén, 20 kA Icu 660/690 V AC 50/60 Hz esetén
UL szerint: 85 kA Icu 240 V AC 50/60 Hz esetén, 65 kA Icu 480 V AC 50/60 Hz esetén, 20 kA Icu 600 V AC 50/60 Hz esetén
Megszakítóképesség kódja: H 70 kA 415 V AC
Névleges üzemi megszakítóképesség (Ics): 100 kA 220/240 V AC 50/60 Hz esetén, 70 kA 380/415 V AC 50/60 Hz esetén, 65 kA 440 V AC 50/60 Hz esetén, 50 kA 500 V AC 50/60 Hz esetén, 11 kA 525 V AC 50/60 Hz esetén, 10 kA 660/690 V AC 50/60 Hz esetén
Kioldóegység adatai
Kioldóegység neve: MicroLogic 4.3
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoIR
Védelmi típusok: L: túlterhelés elleni védelem (hosszú késleltetésű), So: rövidzárlat elleni védelem fix késleltetéssel, I: pillanatműködésű rövidzárlat elleni védelem, R: földzárlat elleni védelem
Kioldóegység névleges árama: 400 A 40 °C-on
Hosszú késleltetésű kioldás (Ir) beállítási tartomány: 160...400 A, 9 különböző beállítással
Hosszú késleltetésű késleltetés beállítás: Fix, 400 s 1.5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7.2 x Ir esetén
Nullavezeték védelmi beállítása: 0.5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Hőmemória: 20 perc kioldás előtt és után
Rövid késleltetésű kioldás (Isd) beállítási tartomány: 1.5...10 x Ir, állítható
Rövid késleltetésű késleltetés típusa: Fix
Pillanatnyi kioldás (Ii) beállítási tartomány: 4800 A, fix
Földzárlat-védelem
Földzárlat-védelem: Integrált
Földzárlat-védelem osztálya: A osztály
Földzárlat-védelem érzékenysége (IΔn): 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A, állítható
Működési mód: KI az IΔn forgókapcsolóval
Földzárlat-védelem időkésleltetés típusa: Állítható
Maradékáram késleltetési beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés: Nélkül
Kezelés és jelzések
Kapcsolótípus: Billenőkar
Slotok száma: 6 slot
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz, LED 105% Ir (piros) túlterheléshez, LED 90% Ir (narancs) túlterheléshez
Mechanikai adatok
Beépítési mód: Fix
Szerelési alap: Hátlap
Beépítési helyzet: Horizontális és vertikális, Hátlapra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 45 mm
Szélesség: 185 mm
Magasság: 255 mm
Mélység: 110 mm
Teljesítmény és üzemi jellemzők
Teljesítmény-disszipáció pólusonként: 25.6 W N, 25.6 W L1 és L3, 22.4 W L2
Mechanikai élettartam: 15000 ciklus
Villamos élettartam: 12000 ciklus 440 V In/2 esetén, 6000 ciklus 440 V In esetén, 6000 ciklus 690 V In/2 esetén, 3000 ciklus 690 V In esetén
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az elülső oldalon
Szennyezési fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi tengerszint feletti magasság: 0...2000 m korlátozás nélkül, 2000 m...5000 m korlátozással
