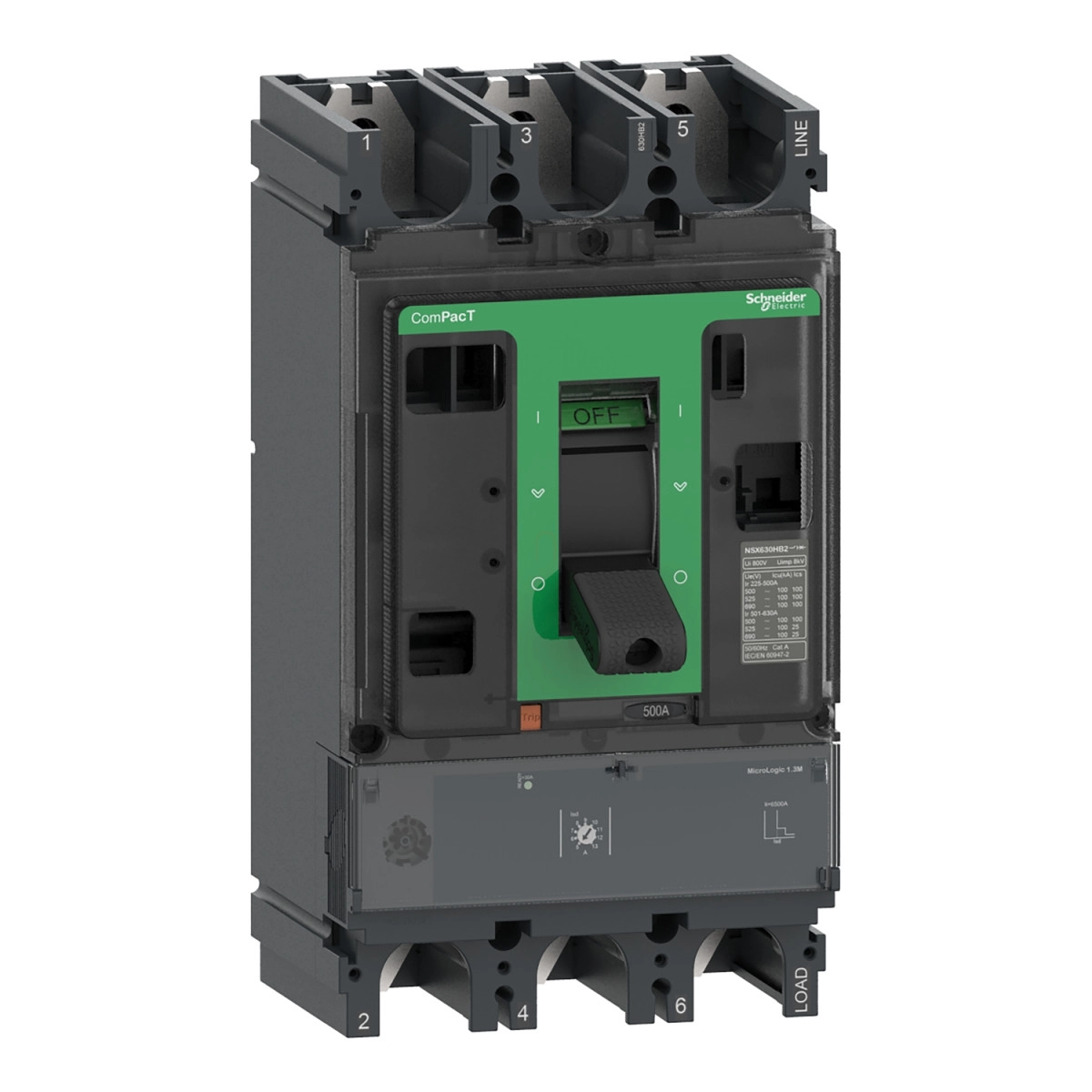

Schneider Electric ComPacT NSX (2021) - C40H31M320 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A megszakító lelke a beépített MicroLogic 1.3 M elektronikus kioldóegység, amely kifinomult védelmi funkciókat kínál, beleértve a rövididejű zárlat (S) és a pillanatnyi zárlat (I) elleni védelmet. A kioldóegység jellemzője a kilenc beállítható fokozatú rövididejű zárlati védelem (Isd), amely 1600 A-tól 4160 A-ig terjedő tartományban állítható, valamint a 4800 A-re rögzített pillanatnyi zárlati védelem (Ii). Ez a rugalmas beállítási lehetőség lehetővé teszi a pontos védelmi karakterisztikák meghatározását a különböző motorokhoz és alkalmazási területekhez.
A ComPacT NSX400H 690V AC névleges üzemi feszültséggel és 800V AC szigetelési feszültséggel rendelkezik, 8 kV lökőfeszültség-állósággal. A megszakító alkalmas leválasztásra is, megfelelve az EN/IEC 60947-2 szabványnak. Működési kategóriája "A", ami azt jelenti, hogy nagy teljesítményű alkalmazásokhoz tervezték. A megszakító lenyűgöző megszakítási kapacitással rendelkezik különböző feszültségszinteken: 100 kA 220/240V AC-n, 70 kA 380/415V AC-n, 65 kA 440V AC-n, 50 kA 500V AC-n, 35 kA 525V AC-n és 20 kA 660/690V AC-n az IEC 60947-2 szerint. Emellett UL 60947-4-1 szerinti minősítéssel is rendelkezik: 85 kA 240V AC-n, 65 kA 480V AC-n és 20 kA 600V AC-n.
A ComPacT NSX400H kiemelkedő mechanikai és elektromos tartósságot kínál: 15000 mechanikai ciklus, valamint 12000 ciklus 440V-on In/2 terhelésnél, 6000 ciklus 440V-on In terhelésnél, 6000 ciklus 690V-on In/2 terhelésnél és 3000 ciklus 690V-on In terhelésnél. A megszakító pólusonként 12,29 W teljesítményt disszipál, és fix beépítésű kivitelben kapható. Rögzíthető vízszintes és függőleges helyzetben, valamint hátlapra szerelhető. Mind a felső, mind az alsó csatlakozás elöl történik, 45 mm csatlakozási távolsággal. Helyi jelzésként zöld villogó LED mutatja, ha a készülék működésre kész.
Schneider Electric ComPacT NSX (2021) - C40H31M320 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 1.3 M kioldóegység 320 A, 3P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX400H
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Motorvédelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram: 320 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási kapacitás (IEC 60947-2): 100 kA Icu 220/240 V AC 50/60 Hz, 70 kA Icu 380/415 V AC 50/60 Hz, 65 kA Icu 440 V AC 50/60 Hz, 50 kA Icu 500 V AC 50/60 Hz, 35 kA Icu 525 V AC 50/60 Hz, 20 kA Icu 660/690 V AC 50/60 Hz
Megszakítási kapacitás (UL 60947-4-1): 85 kA Icu 240 V AC 50/60 Hz, 65 kA Icu 480 V AC 50/60 Hz, 20 kA Icu 600 V AC 50/60 Hz
Megszakítási kapacitás kód: H 70 kA 415 V AC
Névleges szolgáltatási megszakítóképesség (IEC 60947-2): 100 kA 220/240 V AC 50/60 Hz, 70 kA 380/415 V AC 50/60 Hz, 65 kA 440 V AC 50/60 Hz, 50 kA 500 V AC 50/60 Hz, 11 kA 525 V AC 50/60 Hz, 10 kA 660/690 V AC 50/60 Hz
Kioldóegység
Kioldóegység neve: MicroLogic 1.3 M
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: SI
Kioldóegység névleges áram: 320 A 65 °C-on
Védelmi típus: S: rövid idejű zárlati védelemhez, I: pillanatnyi zárlati védelemhez
Rövid idejű védelem kioldási beállítás típusa: Isd
Beállítható 9 fokozatban
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1600 A, 1920 A, 2440 A, 2560 A, 2880 A, 3200 A, 3520 A, 3840 A, 4160 A
Rövid idejű védelem késleltetési beállítás típusa: tsd
Rögzített
Pillanatnyi védelem kioldási beállítás típusa: Ii
Rögzített
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 4800 A
Földzárlat védelem: Nincs
Zóna-szelektív reteszelés ZSI: Nincs
Mechanikai jellemzők
Vezérlés típusa: Átkapcsolókar
Megszakító szerelési mód: Rögzített
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 12000 ciklus 440 V In/2-nél, 6000 ciklus 440 V In-nél, 6000 ciklus 690 V In/2-nél, 3000 ciklus 690 V In-nél
Teljesítmény disszipáció pólusonként: 12,29 W
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Háton fektetve
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási távolság: 45 mm
Lokális jelzés: Villogó LED (zöld) a működésre kész állapotra
Méretek és súly
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Nettó súly: 6,05 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Villamos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m leminősítés nélkül, 2000 m...5000 m leminősítéssel
