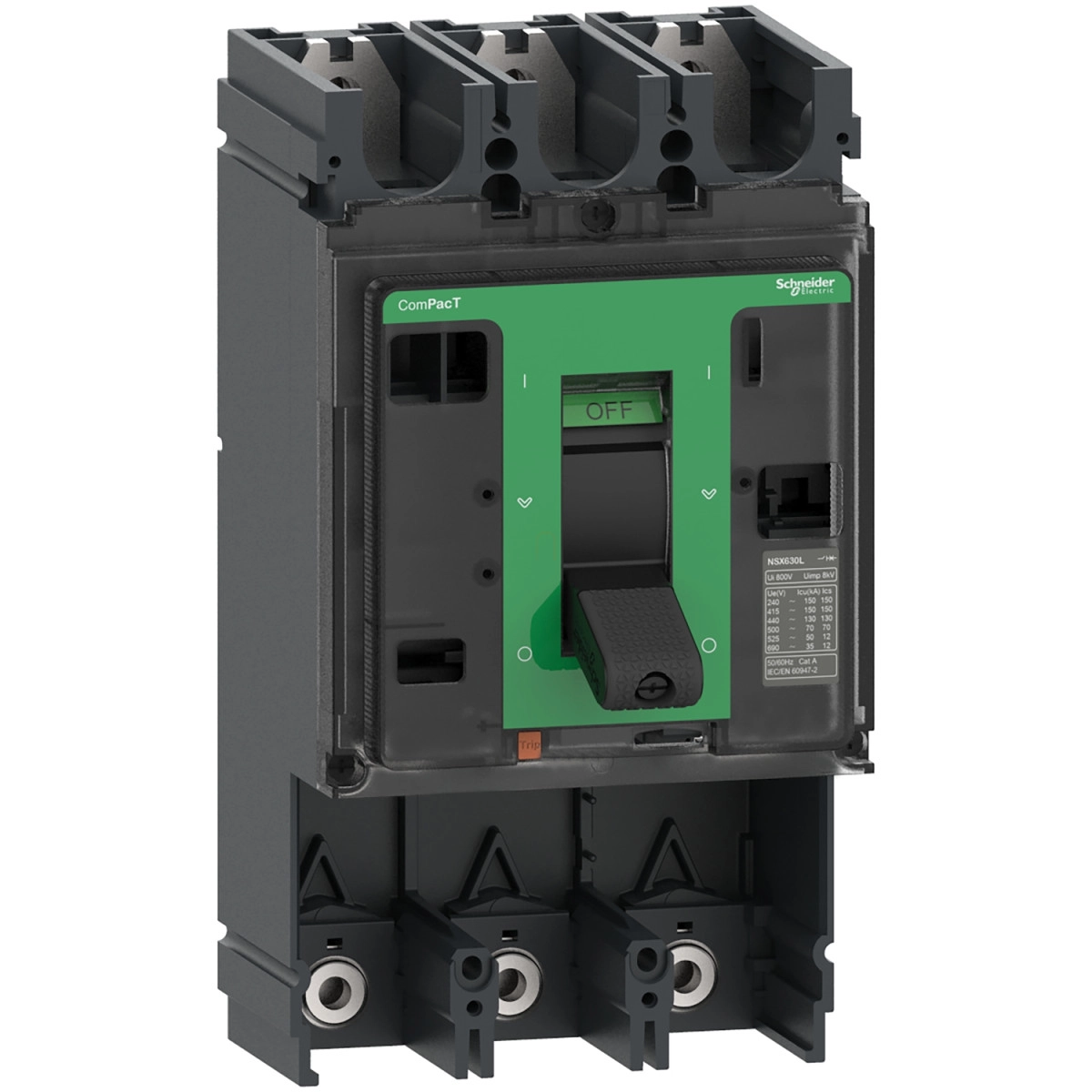

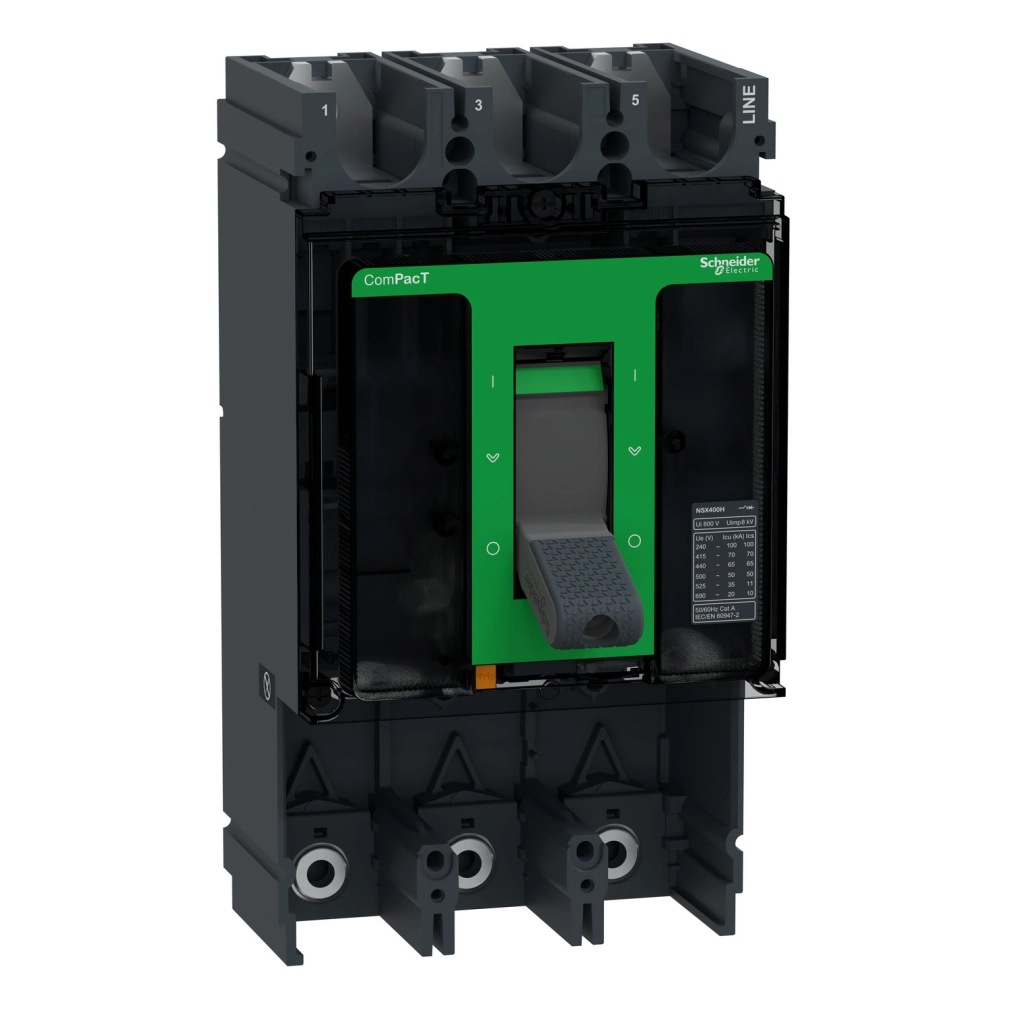

A Schneider Electric ComPacT NSX400H C40H3 megszakító alapkeret egy rendkívül megbízható és sokoldalú áramköri megszakító, amely kiváló védelmet nyújt az elektromos elosztórendszerekben. Ez a 3 pólusú alapkeret 400 A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és 70 kA megszakítóképességgel bír 415 VAC feszültségen. A termék kioldóegység nélkül kerül forgalomba, így lehetőséget biztosít számodra, hogy a saját igényeidnek megfelelő védelmi egységet válaszd hozzá.
A ComPacT NSX sorozat tagjaként ez a megszakító tökéletesen illeszkedik a modern elektromos elosztórendszerek követelményeihez. Alkalmas ipari környezetben, kereskedelmi létesítményekben és nagyobb épületekben történő felhasználásra. A Schneider Electric C40H3 típusú megszakítója 690 V AC 50/60 Hz üzemi feszültségen működik az IEC 60947-2 szabványnak megfelelően. A termék A kategóriás felhasználási besorolással rendelkezik, és számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-2-t és az UL 60947-4-1-et.
A megszakító lenyűgöző műszaki paraméterei közé tartozik a 800 V AC szigetelési feszültség és a 8 kV impulzus-állóképesség. Rendkívül nagy megszakítóképességgel rendelkezik különböző feszültségszinteken: 100 kA 220/240 V AC-nél, 70 kA 380/415 V AC-nél, és 20 kA 660/690 V AC-nél. A C40H3 mechanikai tartóssága 15000 ciklus, míg elektromos élettartama változó, a terhelés és feszültség függvényében 3000-12000 ciklus között mozog. A megszakító H 70 kA 415 V AC megszakítóképességi kóddal van ellátva, ami garantálja a megfelelő védelmet a legnagyobb terhelés esetén is.
A ComPacT NSX400H C40H3 karos működtetésű, és fix rögzítési móddal telepíthető. A megszakító csatlakozásai elöl találhatók, 45 mm csatlakozási osztástávolsággal. Méreteit tekintve 140 mm széles, 255 mm magas és 110 mm mély, amely ideálissá teszi kompakt elosztóberendezésekbe történő beépítésre. A termék IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szabvány alapján. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -50°C és +85°C között lehet.
Schneider Electric ComPacT NSX (2021) - C40H3 -Megszakító alapkeret, NSX400H, 70 kA 415 VAC 50/60 Hz, 400 A, kioldóegység nélkül, 3P műszaki adatok
Alap jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400H
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Névleges áram: 400 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Izolációra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítási képességek
Megszakítási képesség: 85 kA 240 V AC 50/60 Hz az UL 508 szerint
65 kA 480 V AC 50/60 Hz az UL 508 szerint
100 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA 600 V AC 50/60 Hz az UL 508 szerint
Megszakítási képesség kódja: H 70 kA 415 V AC
Vezérlés és szerelés
Vezérlés típusa: Karos
Szerelési mód: Fix
Szerelési alap: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelmi típus: Védelem nélkül
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fok: 3-as az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Kiegészítő információk
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus állófeszültség: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítási képesség: 11 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
100 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 12000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
3000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
6000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
6000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
