A Schneider Electric ComPacT NSX sorozat C40F3 megszakító alapkerete egy korszerű áramköri megszakító, amely tökéletes megoldást kínál az ipari és kereskedelmi épületek villamos rendszereinek védelmére. Ez a NSX400F típusú kompakt megszakító alapkeret 3 pólusú kialakítással és 400 A névleges áramerősséggel rendelkezik, amely 40 °C környezeti hőmérsékleten érvényes. Az alapkeret kioldóegység nélkül kerül szállításra, így lehetőséget biztosít a legmegfelelőbb kioldóegység külön megrendelésére és alkalmazására, ezáltal maximálisan személyre szabható védelmi rendszer alakítható ki.
A C40F3 kóddal ellátott megszakító alapkeret kiemelkedő villamos tulajdonságokkal büszkélkedhet. A 690 V AC 50/60 Hz névleges üzemi feszültséggel kompatibilis az IEC 60947-2 szabvány szerint, valamint alkalmas szigetelési célokra is, az EN/IEC 60947-2 szabványnak megfelelően. Az F-jelű megszakítási kapacitás kódja (36 kA 415 V AC) kifejezetten magas rövidzárlati megszakítóképességet jelez. A különböző feszültségszinteken mért megszakítási kapacitásértékek széles tartománya (10-85 kA) különböző alkalmazási területeken biztosít megbízható védelmet. Figyelemre méltó, hogy 220/240 V AC feszültségen akár 40 kA, 380/415 V AC feszültségen pedig 36 kA megszakítási teljesítményt kínál. A kapcsolóelem működtetése a készülék előlapján található kapcsolókarral történik.
A Schneider Electric ComPacT NSX400F típusú megszakító alapkeret kiváló mechanikai és villamos élettartammal rendelkezik. A termék mechanikai tartóssága 15000 kapcsolási ciklus, amely az IEC 60947-2 szabványnak felel meg. Az elektromos élettartam terhelési szinttől és feszültségtől függően változik: 440 V AC feszültségen és féláramú terhelésen akár 12000 ciklust, míg teljes névleges árammal 6000 ciklust biztosít. A megszakító rögzítése hátlapra történik, a csatlakozások pedig a készülék előlapján találhatók mind a felső, mind az alsó oldalon. A csatlakozási osztástávolság 45 mm, ami szabványos telepítést tesz lehetővé.
A C40F3 megszakító alapkeret fizikai méretei kompakt kialakítást tükröznek: 140 mm szélesség, 255 mm magasság és 110 mm mélység jellemzi. Környezeti szempontból is kiemelkedő tulajdonságokkal rendelkezik: -25 és 70 °C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklete pedig -50 és 85 °C között lehet. IP40 védettségi fokozata az IEC 60529 szabvány szerint, valamint IK07 ütésállósági védettségi fokozata az IEC 62262 szabvány alapján megfelelő védelmet nyújt a normál ipari környezetben előforduló külső behatásokkal szemben. A termék megfelel az EN/IEC 60947-2 és UL 60947-4-1 szabványoknak, így mind európai, mind észak-amerikai alkalmazásokhoz megfelelő. A III-as túlfeszültség kategóriába tartozik, és Class II előlapi érintésvédelmi osztállyal rendelkezik, ami fokozott biztonságot nyújt a kezelők számára.

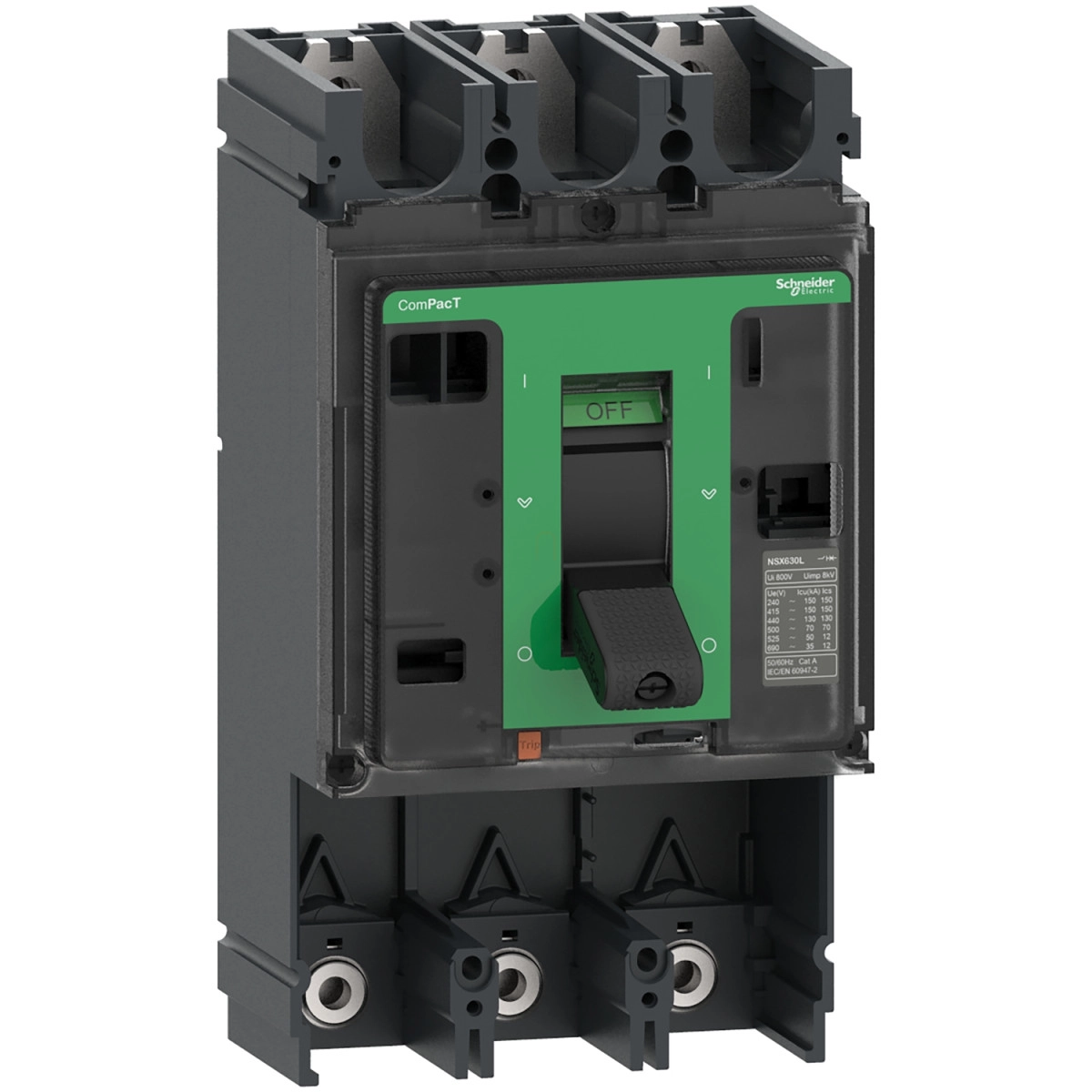

Schneider Electric ComPacT NSX (2021) - C40F3 -Megszakító alapkeret, NSX400F, 36 kA 415 VAC 50/60 Hz, 400 A, kioldóegység nélkül, 3P műszaki adatok
Általános adatok
Terméktípus: Megszakító alapkeret
Gyártó: Schneider Electric
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX400F
Cikkszám: C40F3
Alkalmazási terület: Elosztás
Pólusok száma: 3P
Névleges áram: 400 A 40 °C-on
Villamos jellemzők
Névleges üzemi feszültség: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Hálózati típus: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen (EN/IEC 60947-2 szerint)
Felhasználási kategória: A kategória
Megszakítási kapacitás
Megszakítási kapacitás kód: F 36 kA 415 V AC
Megszakítási kapacitás (UL 508): 85 kA 240 V AC 50/60 Hz esetén
Megszakítási kapacitás (UL 508): 35 kA 480 V AC 50/60 Hz esetén
Megszakítási kapacitás (UL 508): 20 kA 600 V AC 50/60 Hz esetén
Megszakítási kapacitás (Icu, IEC 60947-2):
- 40 kA 220/240 V AC 50/60 Hz esetén
- 36 kA 380/415 V AC 50/60 Hz esetén
- 30 kA 440 V AC 50/60 Hz esetén
- 25 kA 500 V AC 50/60 Hz esetén
- 20 kA 525 V AC 50/60 Hz esetén
- 10 kA 660/690 V AC 50/60 Hz esetén
Kiegészítő adatok
Szigetelési feszültség: 800 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges impulzus-állófeszültség: 8 kV (IEC 60947-2 szerint)
Üzemi megszakítási képesség (Ics):
- 40 kA 220/240 V AC 50/60 Hz esetén (IEC 60947-2)
- 36 kA 380/415 V AC 50/60 Hz esetén (IEC 60947-2)
- 30 kA 440 V AC 50/60 Hz esetén (IEC 60947-2)
- 25 kA 500 V AC 50/60 Hz esetén (IEC 60947-2)
- 10 kA 525 V AC 50/60 Hz esetén (IEC 60947-2)
- 10 kA 660/690 V AC 50/60 Hz esetén (IEC 60947-2)
Mechanikai és elektromos élettartam
Mechanikai élettartam: 15000 ciklus (IEC 60947-2 szerint)
Elektromos élettartam:
- 12000 ciklus 440 V AC 50/60 Hz In/2 (IEC 60947-2)
- 6000 ciklus 440 V AC 50/60 Hz In (IEC 60947-2)
- 6000 ciklus 690 V AC 50/60 Hz In/2 (IEC 60947-2)
- 3000 ciklus 690 V AC 50/60 Hz In (IEC 60947-2)
Mechanikai jellemzők
Működtetés módja: Kapcsolókar
Szerelési mód: Rögzített
Rögzítési alap: Hátlap
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási osztástávolság: 45 mm
Védelmi típus: Védelem nélkül
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Áramütés elleni védelem osztálya: II. osztály (előlapon)
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40 (IEC 60529 szerint)
IK védettségi fokozat: IK07 (IEC 62262 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
