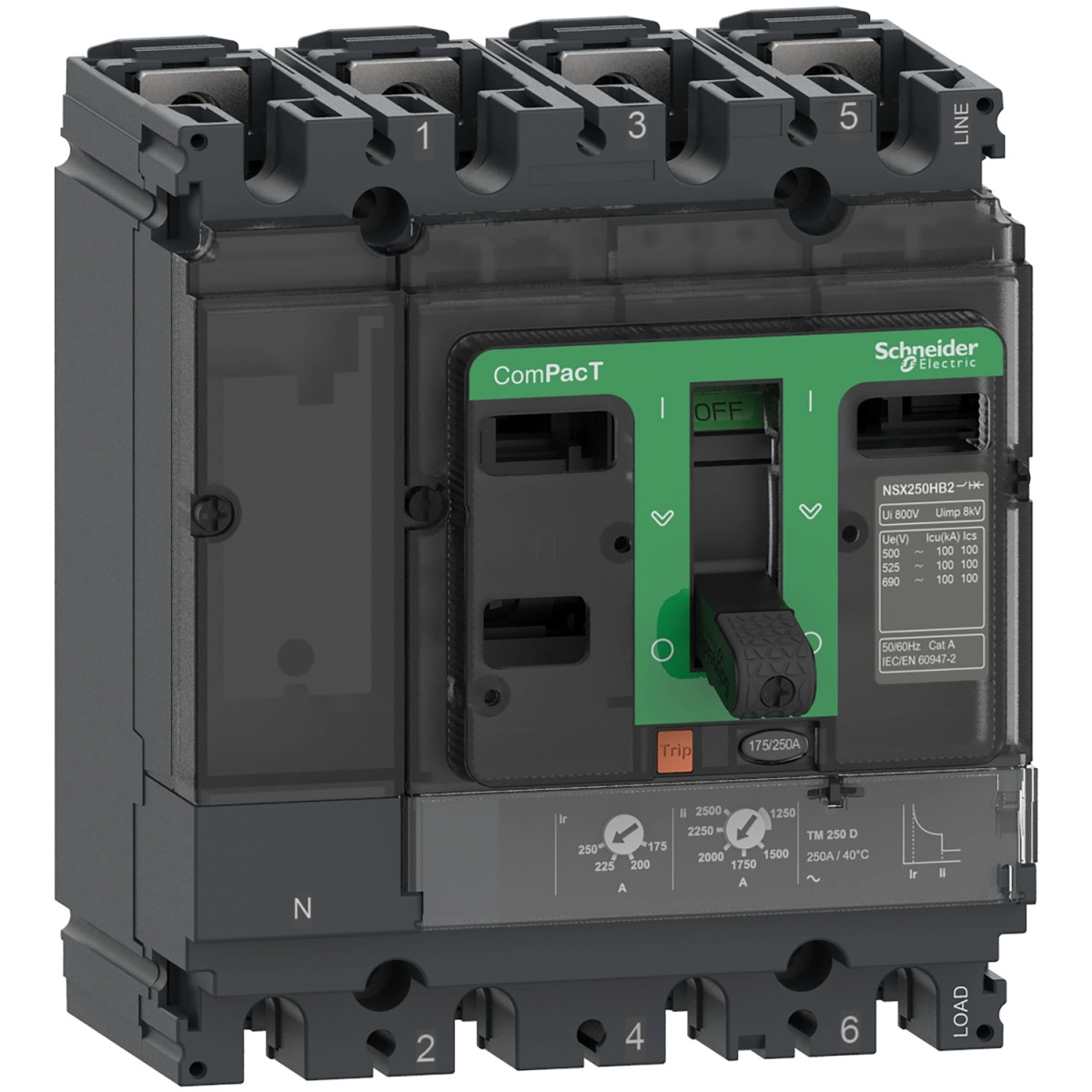

Schneider Electric ComPacT NSX (2021) - C25F4TM250 - Megszakító NSX250F, 36 kA 415 VAC, TMD kioldóegység 250 A, 4P4d

Szélesség méret: 149 mm

Hosszúság méret: 195 mm

Magasság méret: 142 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25F4TM250 - Megszakító NSX250F, 36 kA 415 VAC, TMD kioldóegység 250 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25F4TM250 - Megszakító NSX250F, 36 kA 415 VAC, TMD kioldóegység 250 A, 4P4d
Brand: Schneider Electric
SKU: 3606481997609
Price: 439215 HUF
Availability: InStock

439 215 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX termékcsalád C25F4TM250 típusú megszakítója egy rendkívül megbízható és sokoldalú kismegszakító, amely ipari és kereskedelmi elosztóhálózatokban egyaránt kiváló védelmet biztosít. Ez a négy pólusú (4P) kivitel 4D konfigurációban került kialakításra, ami teljes védelmet nyújt a nullavezetőnek is, így különösen alkalmas olyan hálózatokban, ahol a nulla túlterhelődése előfordulhat.

A C25F4TM250 modell névleges árama 250 A (40°C-on), amely megfelelő védelmet biztosít közepes méretű berendezések és elosztóhálózatok számára. A készülék F megszakítóképesség-kóddal rendelkezik, ami 36 kA megszakítóképességet jelent 415 V AC feszültségen. Ez a tulajdonság különösen fontossá teszi olyan ipari környezetben, ahol a zárlati áramok értéke magasabb lehet. A megszakító 690 V AC névleges üzemi feszültséggel rendelkezik, és 50/60 Hz-es hálózatokban használható. Kiemelendő, hogy a készülék alkalmas leválasztásra is az EN/IEC 60947-2 szabványnak megfelelően, ami növeli a felhasználási területeit.

A C25F4TM250 megszakító TM-D típusú termikus-mágneses kioldóegységgel van ellátva, amely kettős védelmi funkciót biztosít: L (túlterhelés elleni termikus védelem) és I (zárlat elleni mágneses védelem). A túlterhelés elleni védelem beállítási tartománya 0,7...1 x In, míg a zárlat elleni védelem 5...10 x In értékek között állítható. A termikus kioldás ideje 120-400 s közötti 1,5 x In áramnál, és mindössze 15 s 6 x Ir áramnál, ami biztosítja a gyors reagálást kritikus helyzetekben. A megszakító Toggle típusú működtetéssel rendelkezik, és fix rögzítésű kivitelben készül. A készülék kompakt méretei (szélesség: 140 mm, magasság: 161 mm, mélység: 86 mm) megkönnyítik a beépítést szűkös helyviszonyok esetén is.

A ComPacT NSX250F megszakító kiváló műszaki paraméterekkel rendelkezik a környezeti feltételek tekintetében is. Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -50°C és +85°C között megengedett. IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint, és IK07 ütésállósággal az IEC 62262 szabványnak megfelelően. A relatív páratartalom 0-95% között megengedett. A készülék túlfeszültség-kategóriája III, a szennyezettségi foka 3 az IEC 60664-1 szerint. Érdemes kiemelni, hogy a megszakító előlapi része Class II érintésvédelmi osztályba tartozik, ami növeli a biztonságot. A C25F4TM250 megszakító különféle szerelési helyzetekben telepíthető: vízszintesen, függőlegesen és hátoldalán fekve egyaránt. A csatlakozás mind a felső, mind az alsó oldalon frontális kialakítású, 35 mm-es csatlakozási osztással.

Schneider Electric ComPacT NSX (2021) - C25F4TM250 - Megszakító NSX250F, 36 kA 415 VAC, TMD kioldóegység 250 A, 4P4d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövidnév: NSX250F

Termék vagy komponens típusa: Megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D

Nullavezető pozíciója: Bal

Elektromos jellemzők

Névleges áram [In]: 250 A (40 °C-on)

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség:

85 kA Icu 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint

36 kA Icu 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint

35 kA Icu 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint

30 kA Icu 500 V AC 50/60 Hz esetén, IEC 60947-2 szerint

22 kA Icu 525 V AC 50/60 Hz esetén, IEC 60947-2 szerint

8 kA Icu 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szerint

85 kA Icu 240 V AC 50/60 Hz esetén, UL 60947-4-1 szerint

35 kA Icu 480 V AC 50/60 Hz esetén, UL 60947-4-1 szerint

15 kA Icu 600 V AC 50/60 Hz esetén, UL 60947-4-1 szerint

Megszakítóképesség kódja: F 36 kA 415 V AC

Kioldóegység neve: TM-D

Kioldóegység technológiája: Termikus-mágneses

Kioldóegység védelmi funkciói: LI

Működtetés típusa: Kapcsolókar

Megszakító rögzítési mód: Fix

Kiegészítő jellemzők

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság [Uimp]: 8 kV

Névleges üzemi megszakítóképesség [Ics]:

85 kA 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint

36 kA 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint

35 kA 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint

30 kA 500 V AC 50/60 Hz esetén, IEC 60947-2 szerint

22 kA 525 V AC 50/60 Hz esetén, IEC 60947-2 szerint

8 kA 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szerint

Mechanikai és elektromos élettartam

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam:

20000 ciklus 440 V In/2 esetén

10000 ciklus 440 V In esetén

10000 ciklus 690 V In/2 esetén

5000 ciklus 690 V In esetén

Teljesítmény-disszipáció pólusonként: 18,75 W

Szerelési jellemzők

Szerelési alap: Hátlap

Szerelési pozíció: Vízszintes és függőleges

Hátlapon fekve

Felső csatlakozás: Elöl

Alsó csatlakozás: Elöl

Csatlakozási osztás: 35 mm

Védelmi jellemzők

Védelem típusa:

L: túlterhelés elleni védelem (termikus)

I: zárlat elleni védelem (mágneses)

Kioldóegység névleges árama: 250 A 40 °C-on

Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható

[Ir] hosszú késleltetésű védelem kioldási beállítási tartománya: 0,7...1 x In

Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix

[tr] hosszú késleltetésű késleltetés beállítási tartomány:

120...400 s 1,5 x In esetén

15 s 6 x Ir esetén

Nullavédelem beállítása: 1 x Ir (4D)

Pillanatnyi kioldás beállítási típusa Ii: Állítható

[Ii] pillanatnyi védelem kioldási beállítási tartománya: 5...10 x In

Földzárlat védelem: Nélkül

Fizikai jellemzők

Helyfoglalás: 5 hely

Szélesség (Sz): 140 mm

Magasság (M): 161 mm

Mélység (Mé): 86 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Elektromos érintésvédelmi osztály: Class II az előlapon

Szennyezettségi fok: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK ütésállósági fokozat: IK07 az IEC 62262 szerint

Környezeti üzemi hőmérséklet: -25...70 °C

Környezeti tárolási hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság:

0...2000 m terheléscsökkentés nélkül

2000 m...5000 m terheléscsökkentéssel

Termék adatok

Szélesség méret

149 mm

Hosszúság méret

195 mm

Magasság méret

142 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481997609

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,659 kg/db

Cikkszám

3606481997609
