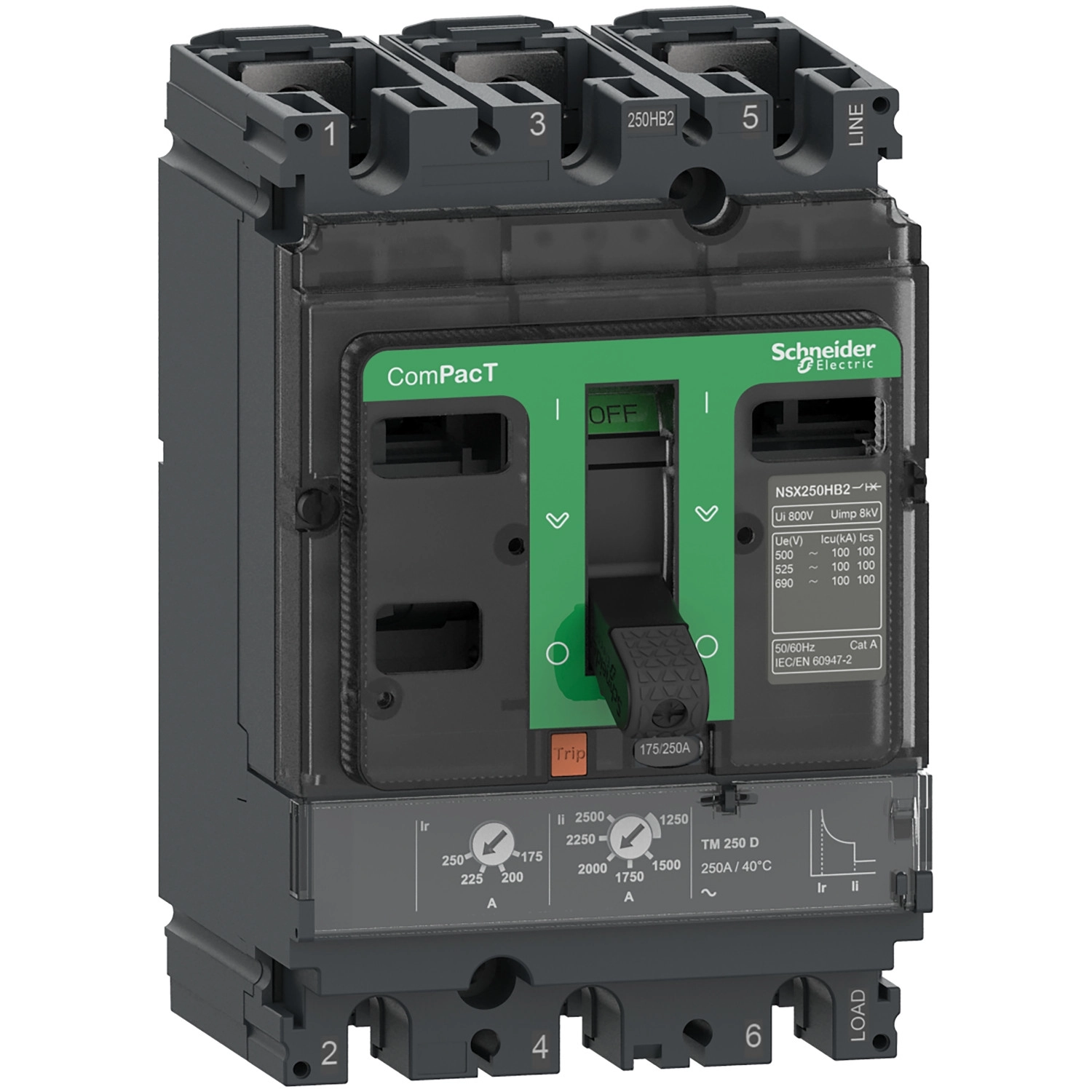

Schneider Electric ComPacT NSX (2021) - C25F3TM125 - Megszakító NSX160F, 36 kA 415 VAC, TMD kioldóegység 125 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX250F megszakító figyelemre méltó szakítóképességgel rendelkezik: 380/415 V AC feszültségen 36 kA Icu értékkel bír, ami alkalmassá teszi közepes és nagyobb terhelésű alkalmazásokhoz. A készülék maximális üzemi feszültsége 690 V AC 50/60 Hz, így széles körben használható különböző ipari környezetekben. A megszakító F szakítókapacitás kóddal rendelkezik (36 kA 415 V AC), ami jelzi a terhelhetőségét. Az NSX250F típus a ComPacT család tagjaként egyesíti a kompakt méreteket a kiváló teljesítménnyel.
A megszakító TMD (termo-mágneses) kioldóegységgel van felszerelve, amely kettős védelmi funkcióval rendelkezik: L (termikus) védelem a túlterhelés ellen és I (mágneses) védelem a rövidzárlat ellen. A túlterhelésvédelem beállítható 0,7...1 x In tartományban, míg a rövidzárlat elleni azonnali kioldás értéke fixen 1250 A. A hosszú késleltetésű védelem időbeállítása rögzített, értéke 120-400 s 1,5 x In túlterhelés esetén, illetve 15 s 6 x Ir terhelésnél. Ez a rugalmas védelmi rendszer lehetővé teszi a megszakító pontos beállítását az adott alkalmazáshoz, biztosítva a megfelelő szelektivitást más védelmi eszközökkel.
A megszakító kiemelkedő mechanikai és elektromos tartóssággal rendelkezik: 20000 mechanikus működési ciklus, valamint 20000 ciklus 440 V In/2 terhelésen, 10000 ciklus 440 V In terhelésen, 10000 ciklus 690 V In/2 terhelésen és 5000 ciklus 690 V In terhelésen. A készülék rögzítése hátlapra történik, szerelési pozíciója lehet vízszintes, függőleges vagy laposan a háton. A csatlakozás mind felül, mind alul frontális, csatlakozási távolsága 35 mm. A C25F3TM125 megszakító méretei: 105 mm széles, 161 mm magas és 86 mm mély. A megszakító lehetővé teszi az elkülönítést (izoláció) az EN/IEC 60947-2 szabványnak megfelelően, emellett A felhasználási kategóriába tartozik. IP40 védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 mechanikai védettséggel az IEC 62262 szerint. A készülék széles hőmérséklet-tartományban használható: -25...70 °C üzemi hőmérséklet és -50...85 °C tárolási hőmérséklet, 0...95% relatív páratartalom mellett. Az üzemeltetési magasság 0-2000 m között teljesítménycsökkenés nélküli, 2000-5000 m között teljesítménycsökkenéssel. A termék megfelel az EN/IEC 60947-2 szabványnak, III. túlfeszültség-kategóriába tartozik, szennyezettségi foka 3 az IEC 60664-1 szerint, és II-es érintésvédelmi osztályú az előlapi részen.
ComPacT NSX250F, 36kA/415VAC, 3 poles, TMD trip unit 125A műszaki adatok
Főbb jellemzők
Sorozat: ComPacT
Termék neve: ComPacT NSX
Eszköz rövid neve: NSX250F
Termék vagy komponens típus: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 125 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
85 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
35 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
30 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint)
22 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szerint)
8 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2 szerint)
85 kA Icu 240 V AC 50/60 Hz (UL 60947-4-1 szerint)
35 kA Icu 480 V AC 50/60 Hz (UL 60947-4-1 szerint)
15 kA Icu 600 V AC 50/60 Hz (UL 60947-4-1 szerint)
Szakítóképesség kódja: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termo-mágneses
Kioldóegység védelmi funkciói: LI
Kioldóegység névleges értéke: 125 A 40 °C-on
Hosszúidejű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszúidejű védelmi kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszúidejű védelmi késleltetés beállítási típusa tr: Rögzített
Hosszúidejű késleltetés beállítási tartomány [tr]: 120...400 s 1,5 x In esetén
15 s 6 x Ir esetén
Azonnali védelmi kioldás beállítási típusa Ii: Rögzített
Azonnali védelmi kioldás beállítási tartomány [Ii]: 1250 A
Mechanikai jellemzők
Vezérlés típusa: Karos
Megszakító szerelési mód: Rögzített
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Laposan a háton
Felső csatlakozás: Frontális
Alsó csatlakozás: Frontális
Csatlakozási távolság: 35 mm
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Teljesítmény disszipáció pólusonként: 9,45 W
Slotok száma: 5 slot
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
