A Schneider Electric ComPacT NSX termékcsaládba tartozó C25B47E250 típusú földzárlat-védelem megszakító egy professzionális minőségű villamossági eszköz, amely kiváló védelmi funkciókat biztosít ipari és kereskedelmi elektromos hálózatokban. Ez a 4 pólusú NSX250B típusú megszakító 250 amper névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és kifejezetten elosztói alkalmazásokra tervezték.
A megszakító kiemelkedő szakítóképességgel büszkélkedhet, amely 25 kA 380/415 V AC feszültségen, 50/60 Hz frekvencián. További szakítóképesség értékei: 40 kA 220/240 V AC-nél, 20 kA 440 V AC-nél és 15 kA 500 V AC feszültségen. A termék az IEC 60947-2 szabványnak megfelelően B kategóriájú szakítóképességi kóddal rendelkezik. A magas minőségű MicroLogic 7.2 E elektronikus kioldóegységgel szerelt, amely LSIR védelmi funkciókat biztosít: túlterhelés elleni védelem (L), késleltetett rövidzárlat elleni védelem (S), pillanatnyi rövidzárlat elleni védelem (I) és földzárlat elleni védelem (R). Az eszköz földzárlat-védelmi érzékenysége széles tartományban állítható, 30 mA-től egészen 5 A-ig, A osztályú védelemmel.
A ComPacT NSX megszakító rendkívül sokoldalú és testreszabható. A hosszú idejű kioldás beállítási tartománya 100-250 A között állítható 9 különböző beállítással. A rövid idejű kioldás 1,5-10 x Ir között, míg a pillanatnyi kioldás 1,5-12 x In között állítható. Földzárlat-védelmi késleltetése is állítható 0 ms-től egészen 1 s-ig. A termék LCD-kijelzővel rendelkezik és energiamérési funkcióval is el van látva. Kommunikációs képességei kiterjedtek, többek között időbélyeggel ellátott előzmények és eseménytáblázatok, karbantartási jelzők, pillanatnyi és igény szerinti értékek, valamint energiamérés és teljesítményminőség funkciókat tartalmaz. A helyi jelzések között megtalálható a működésre kész állapotot jelző villogó zöld LED, valamint a túlterhelést jelző piros (105% Ir) és narancssárga (90% Ir) LED-ek.
A Schneider Electric C25B47E250 megszakító mechanikai tartóssága 20 000 ciklus, míg elektromos tartóssága terheléstől függően 5 000-20 000 ciklus között van. Működési hőmérséklet-tartománya igen széles, -25°C-tól +70°C-ig, tárolási hőmérséklet-tartománya pedig -40°C-tól +85°C-ig terjed. Telepítése rugalmas, vízszintes és függőleges pozícióban egyaránt szerelhető hátsó lapra. Méretei: szélesség 140 mm, magasság 161 mm, mélység 86 mm. Védelmi szintje IP40 az IEC 60529 szerint és IK07 az IEC 62262 szerint. A termék alkalmas leválasztásra az EN/IEC 60947-2 szabványnak megfelelően, és II. osztályú érintésvédelmi besorolással rendelkezik az előlapon. Szigetelési feszültsége 500 V AC, lökőfeszültség-állósága pedig 8 kV. Különösen ajánlott ipari létesítmények, kereskedelmi épületek és nagyobb elosztórendszerek számára, ahol fontos a pontos túlterhelés-, rövidzárlat- és földzárlat-védelem.

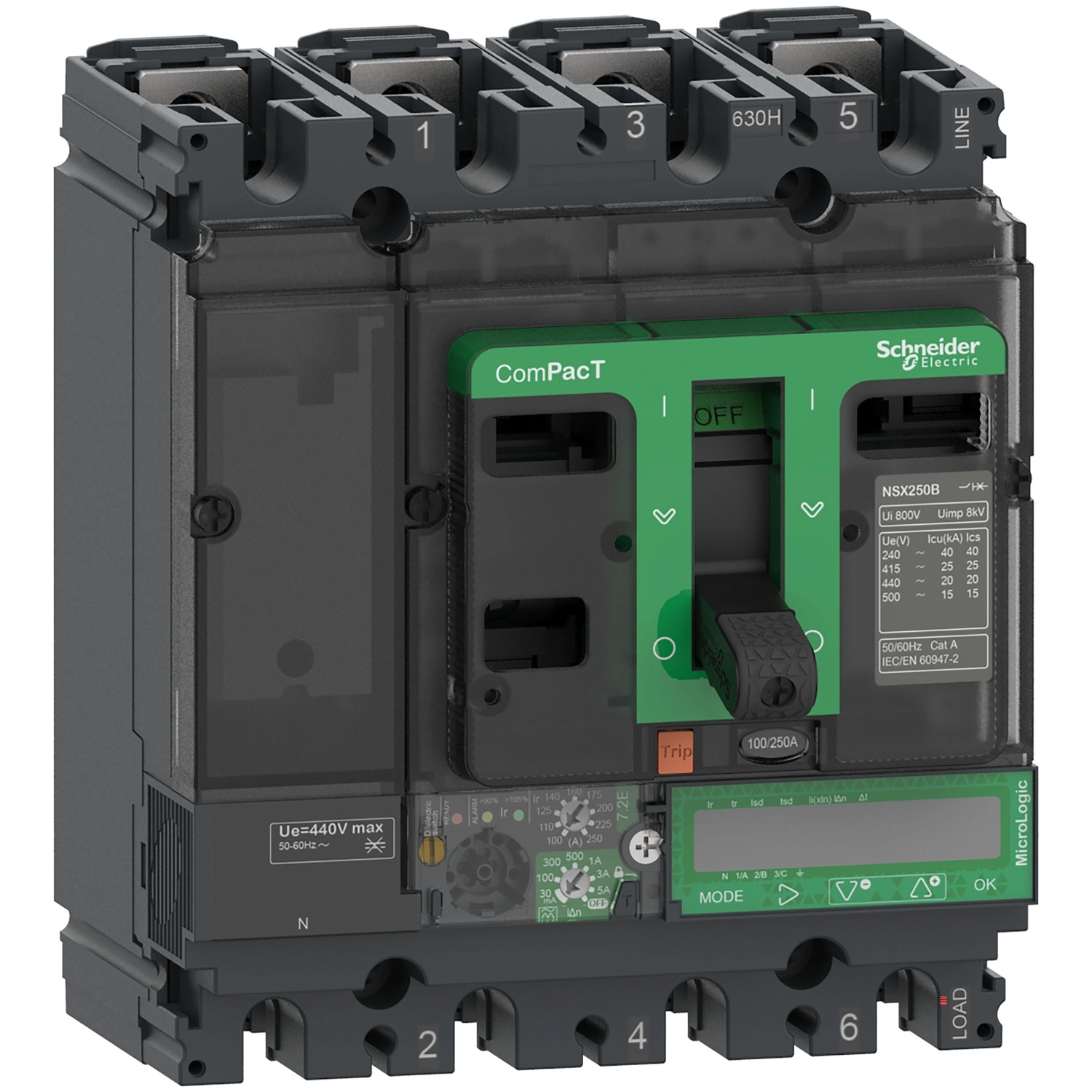

Schneider Electric ComPacT NSX (2021) - C25B47E250 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 250 A, 4P4d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250B
Termék vagy komponens típusa: Földzárlat-védelmi megszakító
Eszköz alkalmazása: Elosztás
Pólusok: 4P
Védett pólusok: 4D, 3D + OSN, 3D + N/2, 3D
Semleges pozíció: Bal
Névleges áramerősség: 250 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2), 25 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2), 20 kA Icu 440 V AC 50/60 Hz (IEC 60947-2), 15 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
Szakítóképesség kód: B 25 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológiája: Elektronikus
Védelmi funkciók: LSIR (túlterhelés, késleltetett rövidzárlat, pillanatnyi rövidzárlat, földzárlat)
Túlterhelés-védelem beállítási tartomány: 100...250 A, 9 beállítással
Késleltetett rövidzárlat beállítási tartomány: 1,5...10 x Ir
Pillanatnyi rövidzárlat beállítási tartomány: 1,5...12 x In
Földzárlat-védelem típusa: Integrált, A osztályú
Földzárlat-érzékenység beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Műszaki jellemzők
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 20000 ciklus 440 V In/2, 10000 ciklus 440 V In, 10000 ciklus 690 V In/2, 5000 ciklus 690 V In
Disszipált teljesítmény pólusonként: 25 W N, 25 W L1 és L3, 20,6 W L2
Szerelési mód: Hátsó lapra, fix
Szerelési pozíció: Vízszintes és függőleges, lapos a háton
Csatlakozások: Felső csatlakozás elöl, alsó csatlakozás elöl
Csatlakozási osztásköz: 35 mm
Kijelzés és kommunikáció
Helyi kijelzők: Villogó zöld LED (működésre kész), piros LED 105% Ir (túlterhelés), narancssárga LED 90% Ir (túlterhelés)
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Adatkommunikáció: Időbélyeggel ellátott előzmények és eseménytáblázatok, karbantartási jelzők, pillanatnyi és igény szerinti értékek, maximumok/minimumok, védelmi és riasztási beállítások, teljesítményminőség, energiamérés, áram- és teljesítményigény
Fizikai jellemzők
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Nettó tömeg: 2,8 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 (IEC 60664-1)
IP védettségi fokozat: IP40 (IEC 60529)
IK védettség: IK07 (IEC 62262)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi tengerszint feletti magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
