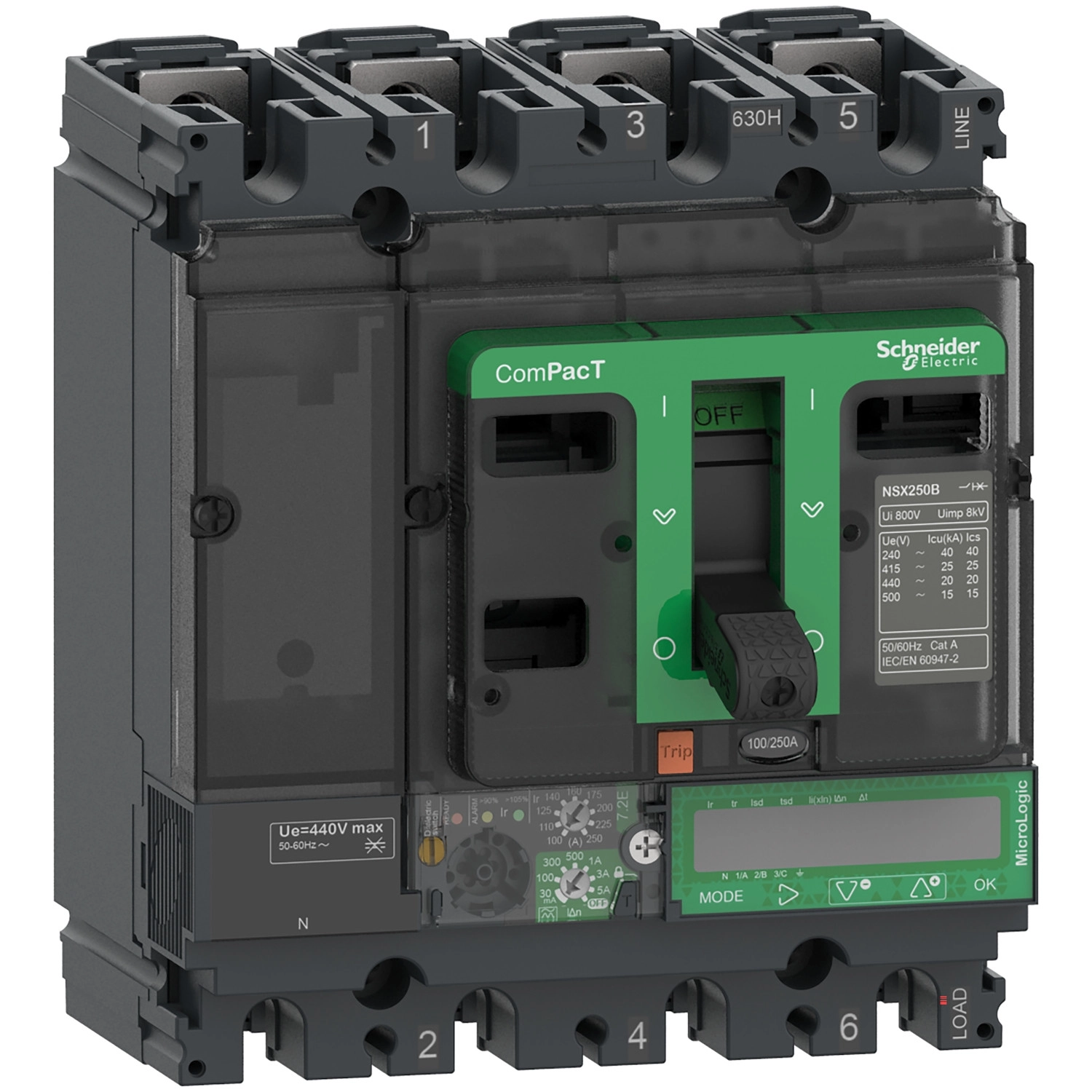

Schneider Electric ComPacT NSX (2021) - C25B47E160 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 160 A, 4P4d

Szélesség méret: 150 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25B47E160 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 160 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25B47E160 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 160 A, 4P4d
Brand: Schneider Electric
SKU: 3606481994363
Price: 976147 HUF
Availability: InStock

976 147 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX termékcsalád C25B47E160 típusú 4 pólusú megszakítója kiváló választás az igényes elosztóhálózatok védelméhez. Ez a kompakt kialakítású NSX250B áram-védőkapcsolós megszakító (Earth leakage circuit breaker) magas szintű védelmet biztosít mind túlterhelés, mind rövidzárlat, mind pedig földzárlat ellen, ami nélkülözhetetlen a modern villamos hálózatok megbízható működéséhez.

A készülék 160 A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és 25 kA megszakítóképességgel büszkélkedhet 415 V AC feszültségen. A sokoldalú MicroLogic 7.2 E elektronikus kioldóegység LSIR védelmi funkciókkal van felszerelve: túlterhelés elleni védelem (L), rövidzárlat elleni késleltetett védelem (S), pillanatnyi rövidzárlat elleni védelem (I) és szivárgó áram elleni védelem (R) egyaránt biztosított. A beállítható paramétereknek köszönhetően a védelem testre szabható: a hosszú késleltetésű védelem 63-160 A tartományban, a rövid késleltetésű védelem 1,5-10×Ir tartományban, a pillanatnyi védelem pedig 1,5-15×In tartományban állítható. A földzárlat-érzékenység szintén állítható 30 mA-től egészen 5 A-ig, így különböző alkalmazási területekhez optimalizálható.

A NSX250B megszakító fejlett kommunikációs és kijelzési képességekkel rendelkezik. Az LCD kijelzőn keresztül számos paraméter nyomon követhető, beleértve az energiamérést, időbélyeggel ellátott eseménynaplókat és diagnosztikai adatokat. A helyi állapotjelzést LED-ek biztosítják: zöld villogó LED jelzi az üzemkész állapotot, narancssárga LED a 90%-os terhelést, piros LED pedig a 105%-os túlterhelést. A készülék adatokat szolgáltat az azonnali és igényelt értékekről, maximum/minimum értékekről, védelmi és riasztási beállításokról, energiamérésről és áram/teljesítmény igényekről, ami segíti a hálózat optimális működésének fenntartását. A C25B47E160 megszakító megfelel az EN/IEC 60947-2 szabványnak és IV túlfeszültség kategóriába tartozik. Elülső felülete II. érintésvédelmi osztályú, IP40 védettséggel és IK07 ütésállósággal rendelkezik, ami biztosítja a hosszú élettartamot és a megbízható működést még szélsőséges környezeti feltételek mellett is. A készülék -25°C és +70°C közötti működési hőmérséklet-tartományban használható, és akár 2000 méter tengerszint feletti magasságig teljesítménycsökkenés nélkül alkalmazható.

Schneider Electric ComPacT NSX (2021) - C25B47E160 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 160 A, 4P4d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Termék neve: ComPacT NSX

Készülék rövid neve: NSX250B

Termék vagy alkatrész típusa: Áram-védőkapcsolós megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D

Nulla vezető pozíciója: Bal

Névleges áram: 160 A 40 °C-on

Névleges üzemi feszültség: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szigetelésre alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség

40 kA Icu 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

25 kA Icu 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

20 kA Icu 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

15 kA Icu 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

Megszakítóképességi kód: B 25 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 7.2 E

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSIR

Kioldó névleges értéke: 160 A 40 °C-on

Hosszú késleltetésű kioldási beállítási tartomány (túlterhelés védelem): 63...160 A

Hosszú késleltetésű késleltetés beállítási tartomány: 15...400 s 1,5 x Ir esetén, 0,5...16 s 6 x Ir esetén, 0,35...11 s 7,2 x Ir esetén

Rövid késleltetésű kioldás beállítási tartomány: 1,5...10 x Ir

Rövid késleltetésű késleltetés beállítási tartomány: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be

Pillanatnyi kioldás beállítási tartomány: 1,5...15 x In

Földzárlat védelem

Földzárlat védelem: Integrált

Földzárlat védelem osztálya: A osztály

Földzárlat védelem érzékenységi beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Földzárlat védelem késleltetés beállítás tartománya: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Zónavédelem

Zónavédelmi reteszelés ZSI: Nincs

Mechanikai jellemzők

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam: 20000 ciklus 440 V In/2 esetén, 10000 ciklus 440 V In esetén, 10000 ciklus 690 V In/2 esetén, 5000 ciklus 690 V In esetén

Pólusonkénti teljesítményleadás: 25 W N, 25 W L1 és L3, 20,6 W L2

Rögzítési alap: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Hátlapra fektetve

Felső csatlakozás: Elöl

Alsó csatlakozás: Elöl

Csatlakozási osztás: 35 mm

Szélesség: 140 mm

Magasság: 161 mm

Mélység: 86 mm

Kijelzés és kommunikáció

Helyi jelzés: Villogó LED (zöld) készenléthez, LED 105% Ir (piros) túlterheléshez, LED 90% Ir (narancssárga) túlterheléshez

Kijelző típusa: LCD kijelző

Mérés típusa: Energiamérő

Adatkommunikáció: Időbélyeggel ellátott előzmények és eseménytáblák, Karbantartási indikátorok, Azonnali és igényelt értékek, Maximum/minimum értékek, Védelmi és riasztási beállítások, Energiaminőség, Energiamérés, Áram és teljesítmény igény

Környezeti feltételek

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: IV

Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak

IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak

IK ütésállóság: IK07, megfelel az IEC 62262 szabványnak

Üzemi környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -40...85 °C

Relatív páratartalom: 0...95%

Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000...5000 m teljesítménycsökkenéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481994363

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

440 - 440 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,5 kg/db

Cikkszám

3606481994363
