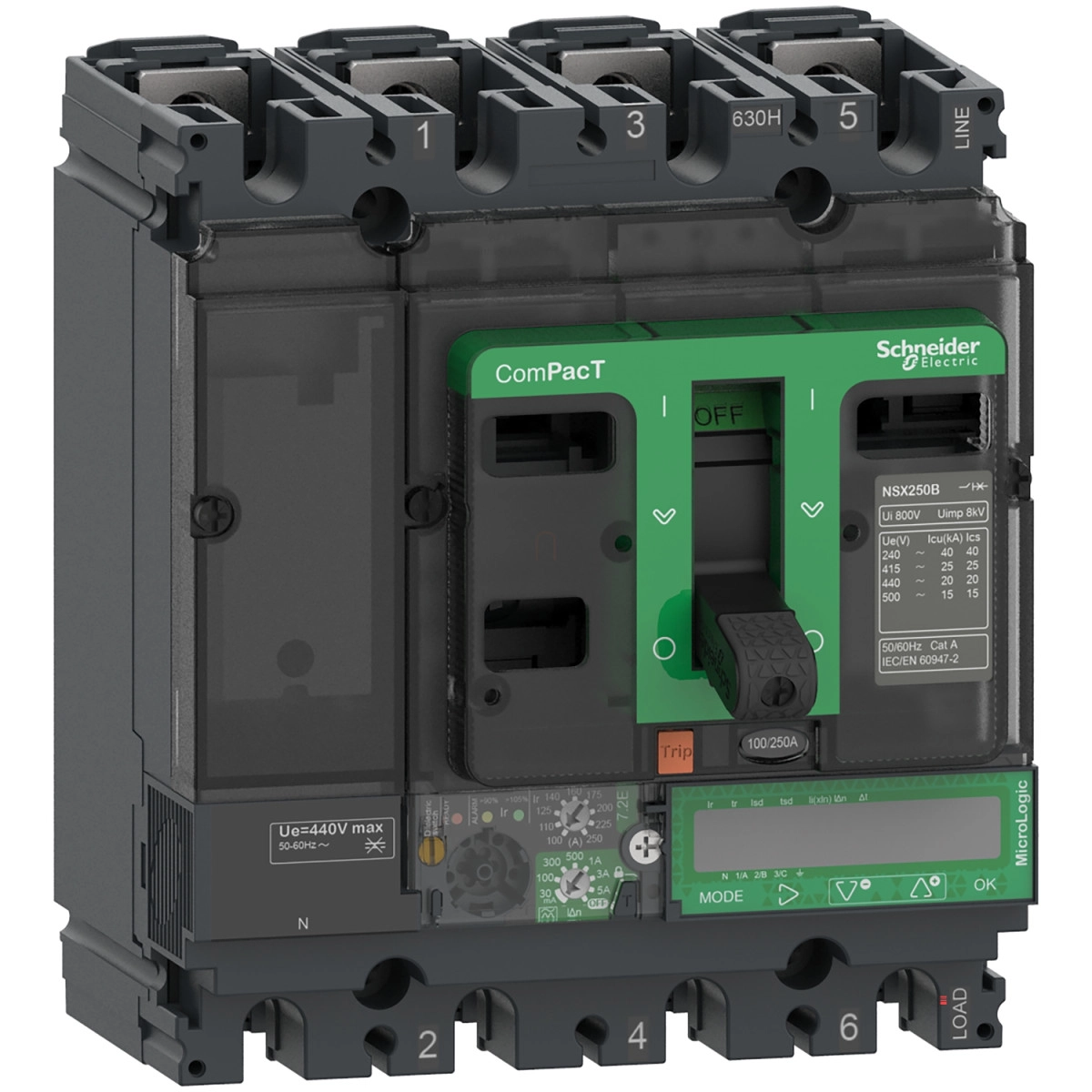

A Schneider Electric ComPacT NSX250B típusú megszakító egy csúcsminőségű, fejlett technológiájú földzárlat-védelmi megszakító, amely kifejezetten elosztóhálózatokban való alkalmazásra készült. A C25B47E100 cikkszámmal ellátott készülék 4 pólusú kialakítással rendelkezik, és kiválóan alkalmas olyan helyeken, ahol a magas szintű védelem és a megbízható működés egyaránt alapvető követelmény. A megszakító 100 A névleges áramerősséggel működik 40 °C környezeti hőmérsékleten, és 440 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik.
A ComPacT NSX250B kiemelkedő megszakítóképességgel bír: 220/240 V AC feszültségnél 40 kA, 380/415 V AC feszültségnél 25 kA, 440 V AC feszültségnél 20 kA, illetve 500 V AC feszültségnél 15 kA értékkel rendelkezik, az IEC 60947-2 szabvány szerint. A megszakító B megszakítóképességi kóddal rendelkezik (25 kA 415 V AC), ami kiváló védelmet biztosít különböző terhelési körülmények között. Az EN/IEC 60947-2 szabványnak megfelelően alkalmas leválasztásra is, ami növeli a berendezés sokoldalúságát. A készülék A kategóriájú felhasználási kategóriába tartozik.
A megszakító MicroLogic 7.2 E típusú elektronikus kioldóegységgel van felszerelve, amely átfogó védelmi funkciókat biztosít. A LSIR (Long-time, Short-time, Instantaneous, Residual current) védelmi funkciók lehetővé teszik a túlterhelés elleni hosszú késleltetésű védelmet, a rövid késleltetésű és az azonnali rövidzárlat elleni védelmet, valamint a földzárlat elleni védelmet. A hosszú késleltetésű védelem (termikus védelem) Ir beállítási tartománya 40-100 A között állítható, 9 különböző beállítási lehetőséggel. A rövid késleltetésű védelem Isd beállítási tartománya 1,5-10 x Ir, az azonnali védelem Ii beállítási tartománya pedig 1,5-15 x In között állítható. A földzárlat-védelem különösen fontos funkció, A osztályú védelemmel, állítható érzékenységgel (IΔn) 30 mA és 5 A között, valamint állítható késleltetési idővel (Δt) 0 ms-től 1 s-ig. A megszakító tartalmaz még egy 20 perces termikus memória funkciót is, amely a kioldás előtt és után is működik.
A ComPacT NSX250B technikai kialakítása is figyelemre méltó: fix felszerelésű, toggle (billenő) működtetésű megszakító, amely vízszintesen és függőlegesen egyaránt felszerelhető, akár a hátlapra is. Az elülső csatlakozással rendelkező megszakító 35 mm-es csatlakozási osztással rendelkezik. Méreteit tekintve 140 mm széles, 161 mm magas és 86 mm mély, ami kompakt kialakítást jelent. A készülék nettó tömege 2,8 kg.
A megszakító figyelemre méltó funkciója az integrált LCD kijelző, amely energiamérőként is szolgál. Kijelzi az időbélyegzett előzményeket és eseménytáblázatokat, karbantartási jelzéseket, pillanatnyi és igény szerinti értékeket, maximum/minimum értékeket, védelmi és riasztási beállításokat, energetikai minőséget, energiamérést, valamint áram- és teljesítményigényt. A helyi jelzést villogó LED-ek biztosítják: zöld LED a működésre kész állapotra, piros LED a 105%-os túlterhelésre, narancssárga LED pedig a 90%-os túlterhelésre figyelmeztet. A termék IP40-es védettséggel rendelkezik az IEC 60529 szerint, továbbá IK07-es ütésállósággal az IEC 62262 szerint. Működési hőmérséklet-tartománya -25 °C és +70 °C között van, tárolási hőmérséklet-tartománya pedig -40 °C és +85 °C között. A készülék 0-95% relatív páratartalom mellett is használható. Működési magassága 0-2000 m közötti, további 2000-5000 m közötti magasságon pedig értékcsökkentéssel használható.
Schneider Electric ComPacT NSX (2021) - C25B47E100 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 100 A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX250B
Termék vagy alkatrész típusa: Földzárlat megszakító
Készülék alkalmazása: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Nullavezető pozíciója: Bal
Elektromos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Alkalmasság szigetelésre: Igen, megfelel az EN/IEC 60947-2-nek
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kódja: B 25 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSIR
Kioldóegység névleges árama: 100 A 40 °C-on
Védelmi beállítások
Védelmi típusok: L: túlterhelés elleni védelem (hosszú idejű), S: rövidzárlat elleni védelem (rövid idejű), I: pillanatnyi rövidzárlat elleni védelem, R: földzárlat elleni védelem
Hosszú idejű védelmi beállítás (Ir): Állítható, 9 beállítás, 40...100 A tartomány
Hosszú idejű késleltetés beállítása (tr): 15...400 s 1.5 x Ir-nél, 0.5...16 s 6 x Ir-nél, 0.35...11 s 7.2 x Ir-nél
Nullavezető védelmi beállítás: 0.5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc a kioldás előtt és után
Rövidzárlat és földzárlat védelem
Rövid idejű védelem beállítása (Isd): Állítható, 1.5...10 x Ir
Rövid idejű késleltetés beállítása (tsd): 0...0.4 s I²t=ki, 0.1...0.4 s I²t=be
Pillanatnyi védelem beállítása (Ii): Állítható, 1.5...15 x In
Földzárlat védelem: Integrált, A osztály
Földzárlat érzékenység beállítása (IΔn): 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI a IΔn forgókapcsolóval
Maradékáram késleltetés beállítása (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Mechanikai jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2, 10000 ciklus 440 V In, 10000 ciklus 690 V In/2, 5000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 25 W N, 25 W L1 és L3, 20.6 W L2
Rögzítési felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Lapos a háton
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Kommunikáció és kijelzés
Helyi jelzés: Villogó LED (zöld) működésre kész állapothoz, LED 105% Ir (piros) túlterheléshez, LED 90% Ir (narancssárga) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Időbélyegzett előzmények és eseménytáblák, Karbantartási jelzők, Pillanatnyi és igény szerinti értékek, Maximum/minimum értékek, Védelmi és riasztási beállítások, Energetikai minőség, Energiamérés, Áram- és teljesítményigény
Fizikai jellemzők
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1-nek
IP védettségi fokozat: IP40, megfelel az IEC 60529-nek
IK ütésállósági fokozat: IK07, megfelel az IEC 62262-nek
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 0...2000 m értékcsökkentés nélkül, 2000 m...5000 m értékcsökkentéssel
