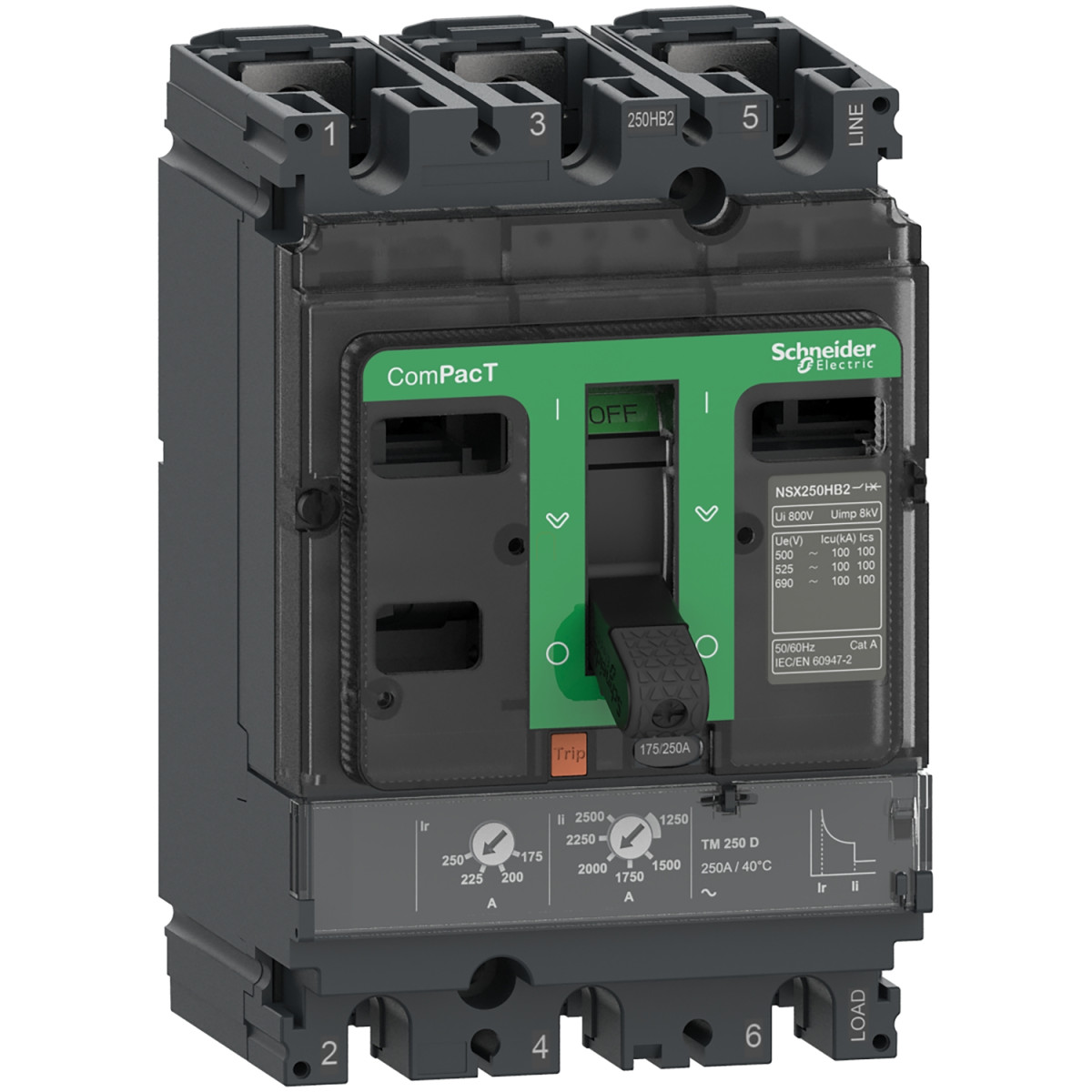

A Schneider Electric ComPacT NSX sorozatú C25B3TM250 típusjelű megszakító egy kiváló minőségű, nagy teljesítményű áramköri megszakító, amely kifejezetten elosztó hálózatok védelméhez lett kifejlesztve. Ez a 3 pólusú (3P), 3D védettségű kivitel 250 A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és 690 V AC 50/60 Hz névleges üzemi feszültségre tervezték.
A ComPacT NSX250B típusú megszakító kiemelkedő megszakítási képességgel rendelkezik, amely különböző feszültségszinteken is megbízható védelmet nyújt. A megszakítási képesség 220/240 V AC esetén 40 kA, 380/415 V AC esetén 25 kA, 440 V AC esetén 20 kA, míg 500 V AC esetén 15 kA az IEC 60947-2 szabványnak megfelelően. A berendezés B megszakítóképesség-kóddal rendelkezik (B 25 kA 415 V AC). Az NSX250B megszakító különlegessége, hogy teljes mértékben alkalmas leválasztásra is, megfelelve az EN/IEC 60947-2 szabványnak, és az A felhasználási kategóriába tartozik.
A termék TM-D típusú kioldóegységgel rendelkezik, amely termo-mágneses technológiát alkalmaz. A kioldóegység LI védelmi funkciókkal van ellátva, ahol az L a túlterhelés elleni védelmet (termikus), az I pedig a rövidzárlat elleni védelmet (mágneses) biztosítja. A hosszú késleltetésű védelem beállítási tartománya (Ir) a névleges áram 0,7-1-szerese között állítható, míg a késleltetés (tr) fix értékű, 1,5-szeres névleges áram esetén 120-400 s, 6-szoros Ir esetén pedig 15 s. A pillanatnyi kioldás (Ii) beállítási tartománya a névleges áram 5-10-szerese között változtatható. A kezelés toggle típusú kapcsolóval történik, és a megszakító rögzített kivitelben kerül beépítésre. Az elülső bekötésű megszakítón az alsó és felső csatlakozások is elöl találhatók, 35 mm-es csatlakozási osztással.
A C25B3TM250 megszakító kiváló műszaki jellemzőkkel rendelkezik, mint például a 800 V AC névleges szigetelési feszültség, 8 kV névleges lökőfeszültség-állóság, magas mechanikai és elektromos tartósság (20000 ciklus). A terméket hátsó szerelőlapra lehet rögzíteni, vízszintes és függőleges helyzetben egyaránt telepíthető, és hátoldalával is síkfelületre szerelhető. Pólusonként 18,75 W teljesítmény-disszipáció jellemzi. A berendezés méretei: szélesség 105 mm, magasság 161 mm, mélység 86 mm.
A megszakító a szigorú környezetvédelmi és üzemeltetési feltételeknek is megfelel: IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállóságú az IEC 62262 alapján. Széles üzemi hőmérséklet-tartományban (-25...70°C) használható, tárolási hőmérséklete -50...85°C között lehet, relatív páratartalom 0...95%. A termék az EN/IEC 60947-2 szabványnak megfelelően készült, III-as túlfeszültség kategóriába tartozik, 3-as szennyezettségi fokkal rendelkezik az IEC 60664-1 szerint, és az előlapon II-es érintésvédelmi osztályú. Tengerszint feletti 2000 m magasságig korlátozás nélkül, 2000-5000 m között pedig teljesítménycsökkentéssel alkalmazható.
Schneider Electric ComPacT NSX (2021) - C25B3TM250 -Megszakító NSX250B, 25 kA 415 VAC, TMD kioldóegység 250 A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250B
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram: 250 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózati jellemzők
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kód: B 25 kA 415 V AC
Névleges üzemi megszakítóképesség: 40 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Védelmi típus: L: túlterhelés védelem (termikus)
I: rövidzárlat védelem (mágneses)
Kioldóegység névleges értéke: 250 A 40 °C-on
Hosszú késleltetésű kioldás beállítás típusa Ir: Állítható
Hosszú késleltetésű védelem kioldási beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Hosszú késleltetésű késleltetés beállítási tartománya: 120...400 s 1,5 x In esetén
15 s 6 x Ir esetén
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartománya: 5...10 x In
Földzárlat védelem: Nélkül
Műszaki jellemzők
Kezelés típusa: Toggle
Megszakító rögzítési mód: Fix
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Teljesítmény disszipáció pólusonként: 18,75 W
Nyílások száma: 5 nyílás
Méretek
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Rögzítés
Rögzítő felület: Hátlap
Rögzítési helyzet: Vízszintes és függőleges
Hátoldalával síkfelületre
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 35 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettség: IP40 az IEC 60529 szerint
IK védettség: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi tengerszint feletti magasság: 0...2000 m teljesítménycsökkentés nélkül
2000...5000 m teljesítménycsökkentéssel
