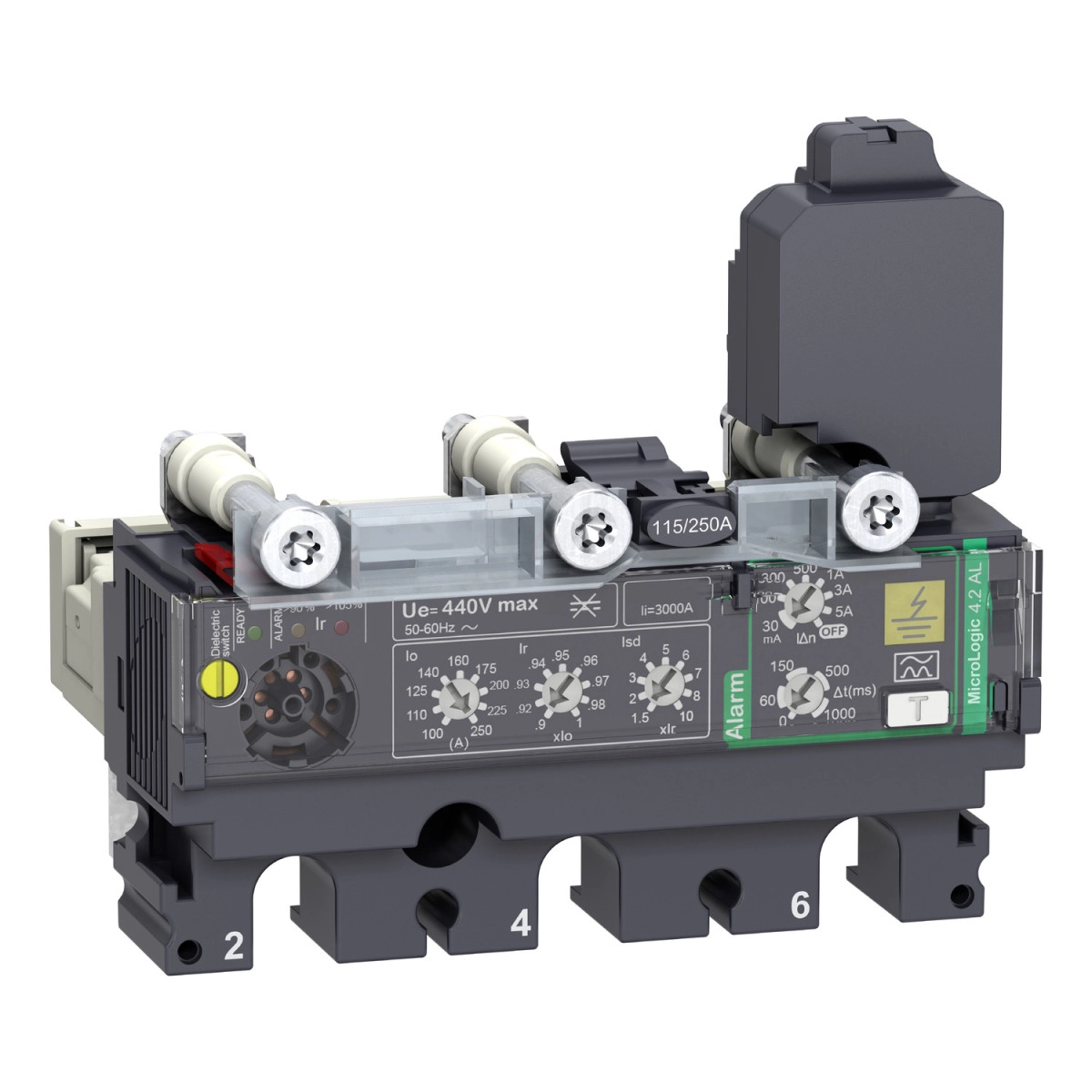

Schneider Electric ComPacT NSX (2021) - C2534A250 - Kioldóegység MicroLogic 4.2 AL NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d

Szélesség méret: 110 mm

Hosszúság méret: 150 mm

Magasság méret: 95 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C2534A250 - Kioldóegység MicroLogic 4.2 AL NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C2534A250 - Kioldóegység MicroLogic 4.2 AL NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d
Brand: Schneider Electric
SKU: 3606481993953
Price: 336847 HUF
Availability: InStock

336 847 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric ComPacT NSX (2021)

Kismegszakitó

A Schneider Electric ComPacT NSX termékcsalád C2534A250 kódszámú MicroLogic Vigi 4.2AL kioldóegysége egy korszerű elektronikus védelmi megoldás, amelyet a ComPacT NSX250 megszakítókhoz fejlesztettek ki. Ez a 250A névleges áramú, 3 pólusú berendezés kiváló választás elosztóhálózatok védelmére, ahol a hatékony hibaérzékelés és a gyors lekapcsolás kulcsfontosságú.

A MicroLogic 4.2AL kioldóegység LSoI védelmi funkciókat kínál, vagyis tartalmaz túlterhelés elleni hosszú késleltetésű (L), rövid késleltetésű zárlati (So) és pillanatnyi zárlati (I) védelmet. A túlterhelés elleni védelem 9 fokozatban állítható 100-250A tartományban, míg a rögzített késleltetésű zárlati védelem 1,5-10-szeres Ir értékre állítható be. A pillanatnyi zárlati védelem rögzített, 3000A értékkel. Különleges tulajdonsága a 20 perces termikus memória, amely a kioldás előtt és után is megőrzi az információkat. A készülék 440V AC 50/60 Hz névleges működési feszültséggel rendelkezik.

A beépített földzárlat védelmi funkciók teszik igazán sokoldalúvá ezt a kioldóegységet. Az A osztályú földzárlat védelem érzékenysége állítható (0,03A-5A tartományban), a védelmi késleltetés szintén többféle értékre konfigurálható (0ms-1s). A védelem akár teljesen ki is kapcsolható az IΔn forgókapcsoló segítségével. A kioldóegységen található LED-es jelzőrendszer egyértelműen mutatja az üzemállapotot: zöld villogó LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga a 90%-os túlterhelést, sárga színjelzés pedig a maradékáramot.

A MicroLogic 4.2AL széles környezeti hőmérséklettartományban üzemeltethető (-25°C és +70°C között), tárolási hőmérséklete -40°C és +85°C között van. IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel az EN/IEC 60947-2 szabvány követelményeinek. A C2534A250 kioldóegység Class II elektromos áramütés elleni védelmi osztályba tartozik és 3-as szennyezettségi fokozatnak megfelelően lett tervezve az IEC 60947-1 szerint.

Schneider Electric ComPacT NSX (2021) - C2534A250 - Kioldóegység MicroLogic 4.2 AL NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d műszaki adatok

Általános adatok

Termékcsalád: ComPacT

Termékcsalád tartomány: ComPacT NSX100...250

Komponens típusa: Kioldóegység

Kioldóegység neve: MicroLogic 4.2 AL

Kioldóegység technológia: Elektronikus

Kompatibilitás: ComPacT NSX250

Alkalmazás: Elosztás

Pólusok száma: 3P

Védett pólusok leírása: 3D

Védelmi funkciók

Kioldóegység védelmi funkciók: LSoI

Védelem típusa:

L: túlterhelés elleni védelem (hosszú késleltetés)
So: rögzített késleltetésű zárlat elleni védelem
I: pillanatnyi zárlat elleni védelem

Kioldóegység névleges árama: 250 A (40 °C-on)

Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Megszakító szerelési mód: Fix

Hosszú késleltetésű védelem beállítása

Hosszú késleltetésű kioldási beállítás típusa Ir (hővédelem): Állítható 9 fokozatban

Hosszú késleltetésű védelem kioldási tartomány [Ir]: 100...250 A

Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix

Hosszú késleltetésű védelem késleltetés beállítási tartomány [tr]:

11 s 7.2 x Ir esetén
16 s 6 x Ir esetén
400 s 1.5 x Ir esetén

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű és pillanatnyi védelem

Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható

Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1.5...10 x Ir

Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix

Pillanatnyi védelem kioldási beállítás típusa Ii: Fix

Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 3000 A

Földzárlat védelem

Földzárlat védelem: Integrált

Földzárlat védelem osztály: A osztály

Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható

Földzárlat védelem érzékenység beállítási tartomány [IΔn]: 0.03 A, 0.1 A, 0.3 A, 0.5 A, 1 A, 3 A, 5 A

Földzárlat védelem speciális üzemmód: KI az IΔn forgókapcsoló használatával

Földzárlat védelem időkésleltetés beállítás típusa Δt: Állítható

Földzárlat védelem időkésleltetés beállítási tartomány [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Zóna szelektív reteszelés ZSI: Nélküle

Jelzések

Helyi jelzések:

Villogó LED (zöld) működésre kész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Színjelzés (sárga) maradékáramra

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Elektromos áramütés elleni védelem osztálya: II. osztály

Szennyezettségi fokozat: 3, az IEC 60947-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

Üzemi környezeti hőmérséklet: -25…70 °C

Tárolási környezeti hőmérséklet: -40…85 °C

Termék adatok

Szélesség méret

110 mm

Hosszúság méret

150 mm

Magasság méret

95 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481993953

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Pólusszám

Gyártó/Márka

Schneider Electric

Mélység

90,3 mm

Tömeg

598 g/db

Cikkszám

3606481993953
