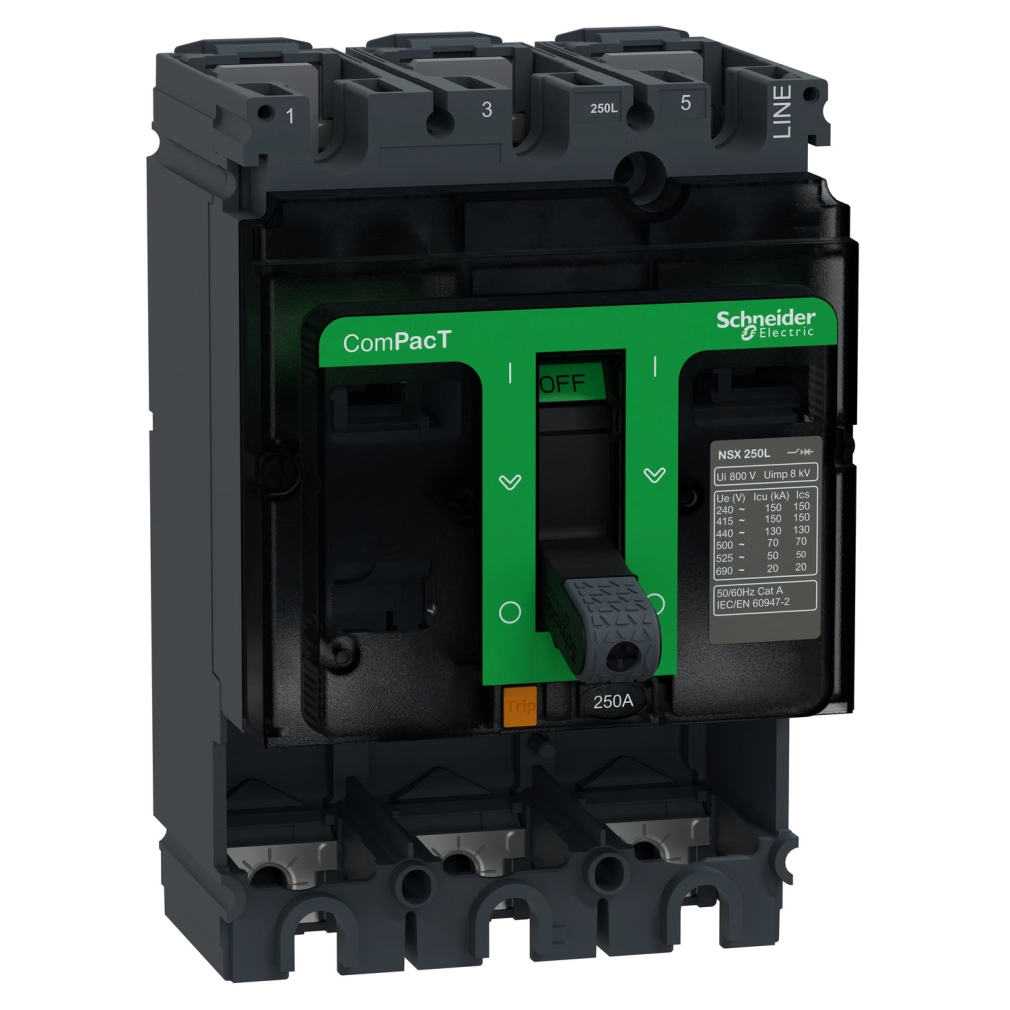

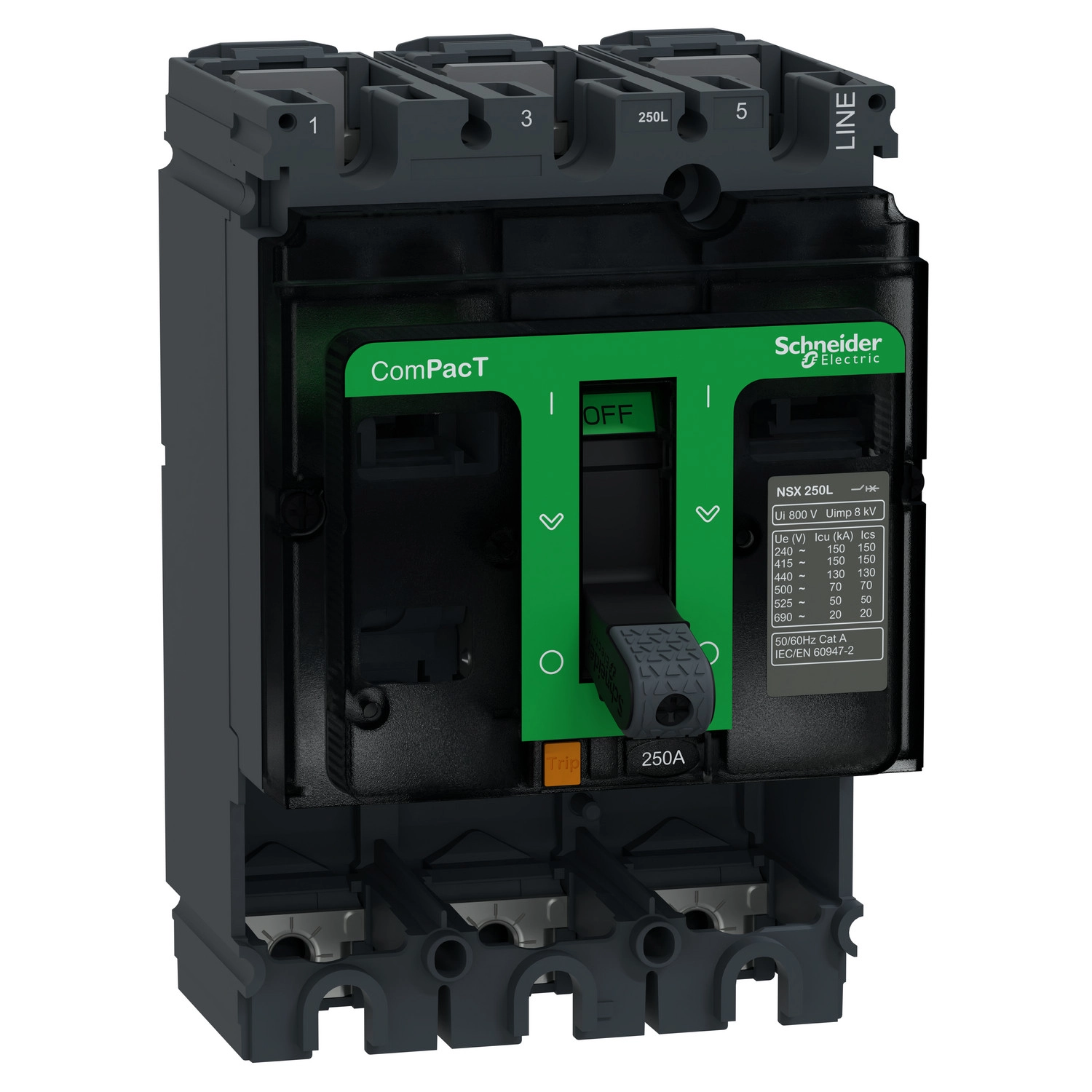

A Schneider Electric ComPacT NSX160S megszakító alapkeret egy kiváló minőségű, 3 pólusú áramköri megszakító, amely ipari és kereskedelmi elosztórendszerek megbízható védelmét biztosítja. Ez a C16S3 típusjelzésű modell egy 160 Amperes névleges áramú alapkeret, amely kioldóegység nélkül kerül forgalomba, így teljesen testreszabható a különböző alkalmazási területekhez megfelelő kioldóegység későbbi kiválasztásával.
A Schneider ComPacT NSX sorozat részeként ez a megszakító alapkeret kompatibilis a gyártó széles körű kioldóegység kínálatával, beleértve az elektronikus és termikus-mágneses védelmi megoldásokat. A termék kiemelkedő megszakítóképességgel rendelkezik, amely 380/415V AC feszültségen 100 kA, míg 220/240V AC esetén 120 kA értéket ér el, ami különösen alkalmassá teszi nagy zárlati áramokkal terhelt környezetben való alkalmazásra. A megszakítóképességi kód S 100 kA 415V AC, ami jelzi a termék kiváló rövidzárlati ellenállóképességét.
A C16S3 megszakító alapkeret üzemi jellemzői kiemelkedőek. A névleges üzemi feszültség 690V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően, névleges szigetelési feszültsége pedig 800V AC. A névleges lökőfeszültség-állóság 8 kV. A termék alkalmas leválasztásra (szigetelésre) is az EN/IEC 60947-2 szabvány szerint, ami fokozott biztonságot jelent karbantartási munkálatok során. A mechanikai élettartama 40000 kapcsolási ciklus, míg az elektromos élettartama változó a terheléstől és az alkalmazott feszültségtől függően: 440V AC mellett és névleges áramon 20000 ciklus, míg félterhelésnél 40000 ciklus. A 690V AC esetében a névleges áramon 7500 ciklus, félterhelésnél 15000 ciklus érhető el.
A ComPacT NSX160S C16S3 megszakító alapkeret telepítési és csatlakoztatási jellemzői is figyelemre méltóak. A rögzítési mód fix, a csatlakozási irány mind felül, mind alul elölről történik, 35 mm csatlakozási osztással. A védelem típusa: védelem nélküli, hiszen ez egy alapkeret, amely igény szerint konfigurálható különböző kioldóegységekkel. A termék méretei: szélesség 105 mm, magasság 161 mm, mélység 86 mm, ami kompakt beépítést tesz lehetővé. Környezetvédelmi jellemzők tekintetében IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 mechanikai ütésállósággal az IEC 62262 alapján. Üzemi hőmérséklet-tartománya -25°C és +70°C között van, ami szélsőséges körülmények között is megbízható működést biztosít. A termék további előnyei közé tartozik a toggle (billenő) működtetési mód és az A felhasználási kategória, ami univerzális felhasználhatóságot tesz lehetővé.
Schneider Electric ComPacT NSX (2021) - C16S3 - Megszakító alapkeret, NSX160S, 100 kA 415 VAC 50/60 Hz, 160 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160S
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram [In]: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
100 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
120 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
90 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképességi kód: S 100 kA 415 V AC
Vezérlés és csatlakozás
Vezérlés típusa: Kapcsolókar
Rögzítési mód: Fix
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
100 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
120 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
90 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 40000 ciklus az IEC 60947-2 szerint
Elektromos élettartam:
40000 ciklus 440 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
15000 ciklus 690 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
20000 ciklus 440 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
7500 ciklus 690 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
Rögzítési alap: Hátlap
Fizikai jellemzők
Védelem típusa: Védelem nélkül
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
