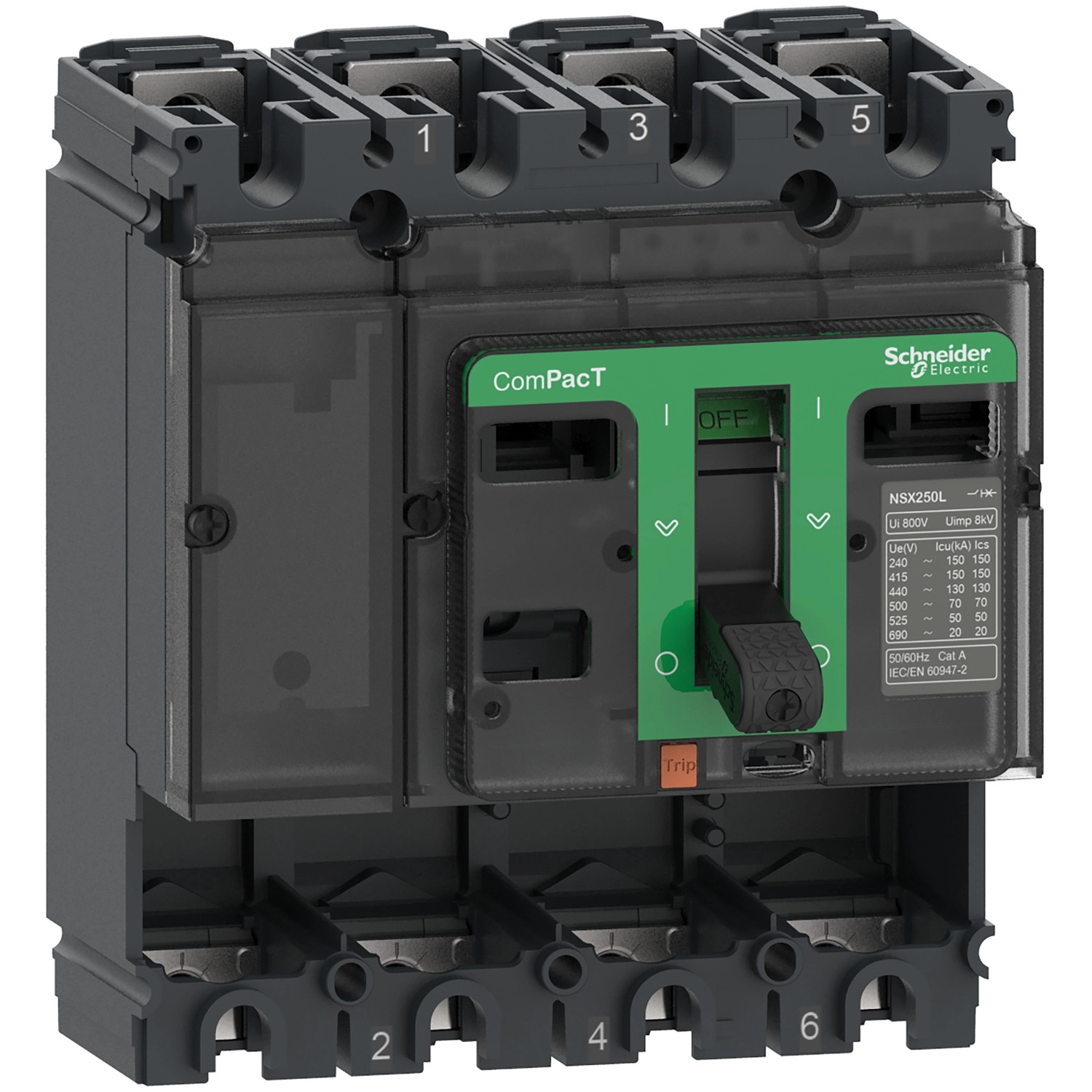

A Schneider Electric ComPacT NSX sorozatú C16N4 megszakító alapkeret egy csúcskategóriás villamos védelmi eszköz, amely kifejezetten elosztási alkalmazásokhoz lett kifejlesztve. Ez a 4 pólusú, NSX160N típusú megszakító alap 160 A névleges áramerősséggel rendelkezik, és kioldóegység nélkül kerül forgalomba, így a felhasználó igényei szerint választhatja ki a megfelelő kioldóegység típusát.
A C16N4 kód alatt forgalmazott megszakító alapkeret kiemelkedő szakítóképességgel büszkélkedhet: 50 kA 415 VAC feszültségnél. Ez azt jelenti, hogy akár rendkívül nagy zárlati áramokat is képes biztonságosan megszakítani, így ideális választás olyan környezetben, ahol potenciálisan nagy rövidzárlati áramok léphetnek fel. A megszakító alapkeret további szakítóképességi értékei igazolják sokoldalúságát: 90 kA 220/240 V AC-nél, 50 kA 380/415 V AC-nél és 440 V AC-nél, 36 kA 500 V AC-nél, 35 kA 525 V AC-nél, valamint 10 kA 660/690 V AC feszültségnél.
A ComPacT NSX160N megszakító alapkeret maximális üzemi feszültsége 690 V AC 50/60 Hz frekvencián, ami megfelel az IEC 60947-2 szabványnak. A készülék szigetelési feszültsége 800 V AC 50/60 Hz, lökőfeszültség-állósága pedig 8 kV az IEC 60947-2 szerint. A megszakító különösen nagy mechanikai és elektromos élettartammal rendelkezik: 40000 ciklus mechanikai tartósság, valamint 40000 ciklus 440 V AC 50/60 Hz In/2 áramerősségnél, illetve 20000 ciklus 440 V AC 50/60 Hz In áramerősségnél. A 690 V AC feszültségnél az élettartam 15000 ciklus In/2 áramerősségnél és 7500 ciklus In áramerősségnél. A termék leválasztásra is alkalmas az EN/IEC 60947-2 szabványnak megfelelően, és A kategóriájú felhasználási kategóriába tartozik.
A megszakító alapkeret fizikai jellemzői is figyelemre méltóak: 140 mm szélesség, 161 mm magasság és 86 mm mélység. A készülék hátsó csatlakozású, elölről csatlakoztatható felül és alul egyaránt, 35 mm-es csatlakozási távolsággal. A kapcsoló működtetése billenőkarral történik, és fix szerelésű kivitelben készül. A megszakító nem tartalmaz védelmet, mivel ez a kiválasztott kioldóegységtől fog függeni, amelyet külön kell megrendelni.
A C16N4 megszakító alapkeret tervezésénél a biztonságot is kiemelt figyelemmel kezelték. A terméket IP40 védettségi szinttel (IEC 60529 szerint) és IK07 ütésállósággal (IEC 62262 szerint) látták el. Az előlap Class II érintésvédelmi osztályba tartozik, a szennyezettségi fok 3 az IEC 60664-1 szerint, a túlfeszültségi kategória pedig III. A termék széles hőmérsékleti tartományban (-25...70 °C) használható, és az EN/IEC 60947-2 valamint UL 60947-4-1 szabványoknak is megfelel. A ComPacT NSX termékcsaládhoz számos kiegészítő tartozék is elérhető, beleértve a különféle kioldóegységeket, segédérintkezőket, motorhajtásokat és egyéb komponenseket, amelyek további funkciókkal ruházzák fel a megszakítót.
Schneider Electric ComPacT NSX (2021) - C16N4 - Megszakító alapkeret, NSX160N, 50 kA 415 VAC 50/60 Hz, 160 A, kioldóegység nélkül, 4P műszaki adatok
Fő adatok
Termékvonal: ComPacT
Termék neve: ComPacT NSX
Eszköz rövid neve: NSX160N
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Nulla pozíció: Bal
Névleges áram [In]: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Szakítóképesség
10 kA 600 V AC 50/60 Hz-nél az UL 508 szerint
85 kA 240 V AC 50/60 Hz-nél az UL 508 szerint
10 kA Icu 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA 480 V AC 50/60 Hz-nél az UL 508 szerint
36 kA Icu 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz-nél az IEC 60947-2 szerint
90 kA Icu 220/240 V AC 50/60 Hz-nél az IEC 60947-2 szerint
Szakítóképességi kód: N 50 kA 415 V AC
Vezérlés típusa: Billenőkar
Szerelési mód: Fix
Kiegészítő adatok
Szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi szakítóképesség [Ics]:
10 kA 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
35 kA 525 V AC 50/60 Hz-nél az IEC 60947-2 szerint
36 kA 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz-nél az IEC 60947-2 szerint
50 kA 440 V AC 50/60 Hz-nél az IEC 60947-2 szerint
90 kA 220/240 V AC 50/60 Hz-nél az IEC 60947-2 szerint
Mechanikai élettartam: 40000 ciklus az IEC 60947-2 szerint
Elektromos élettartam:
40000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
15000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
20000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
7500 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
Szerelés és csatlakoztatás
Szerelési alap: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelem típusa: Védelem nélkül
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: Class II az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi szint: IP40 az IEC 60529 szerint
IK védettségi szint: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
