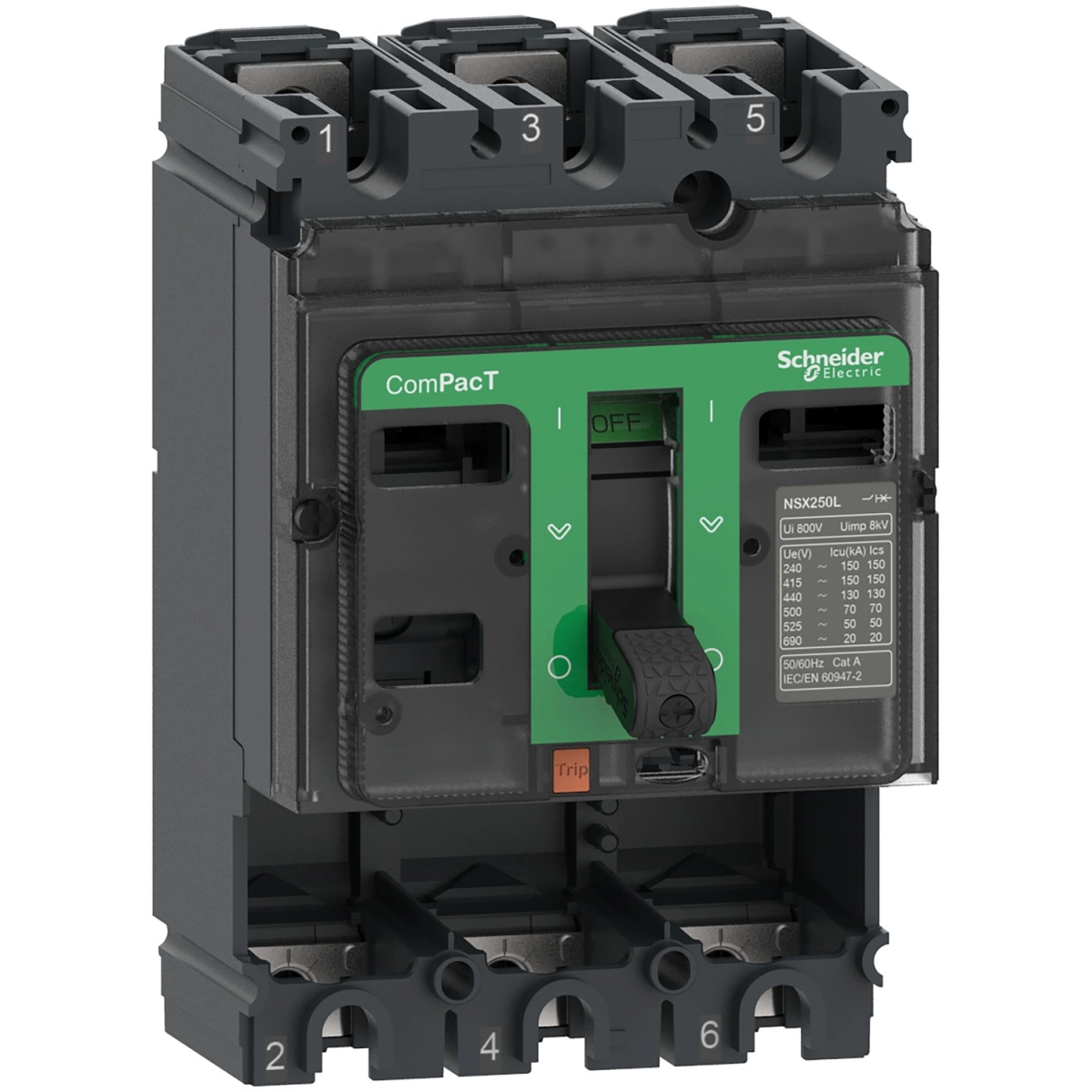

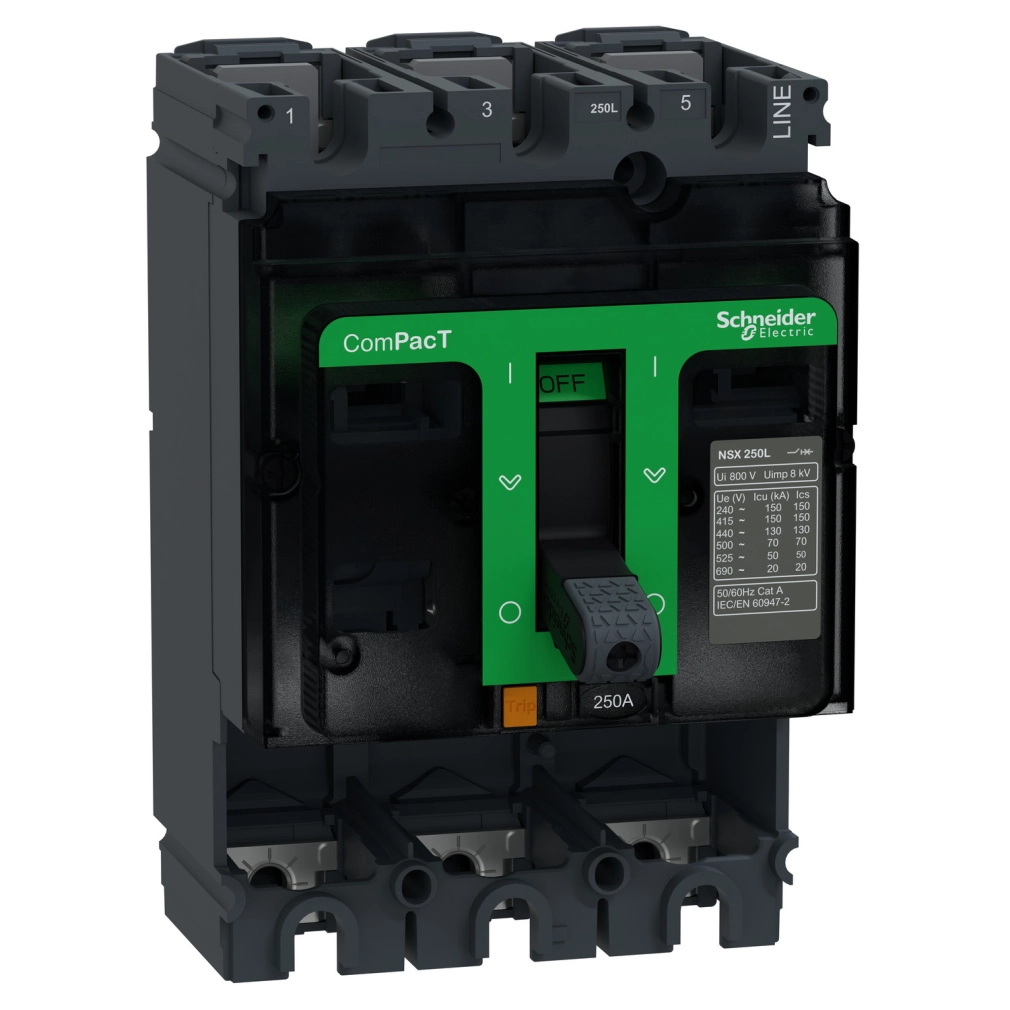

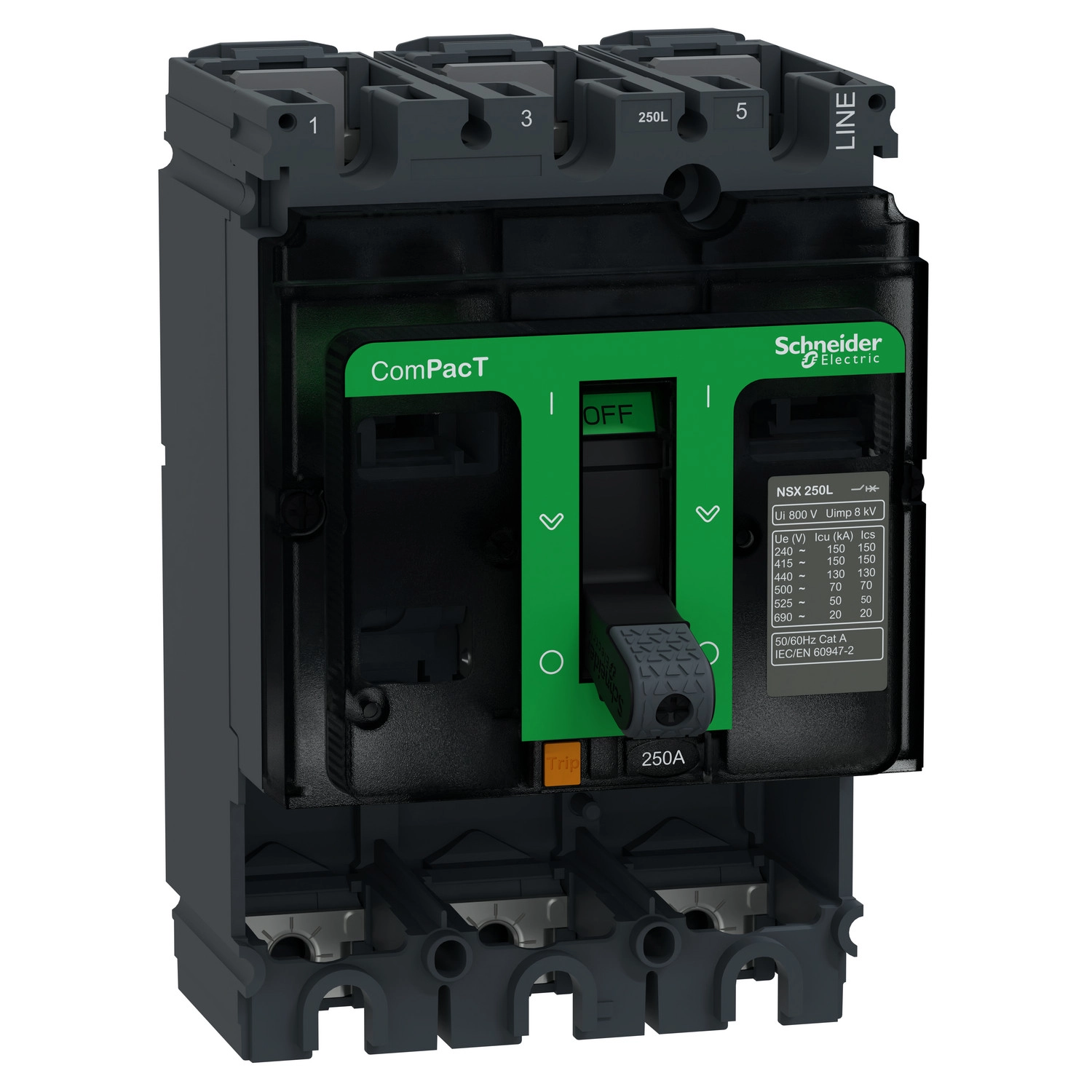

A Schneider Electric ComPacT NSX160N (C16N3) megszakító alapkeret egy professzionális minőségű áramköri megszakító, amely különösen alkalmas elosztóhálózatokban történő alkalmazásra. Ez a robosztus, 3 pólusú megszakító alapkeret kioldóegység nélkül kerül forgalomba, így a telepítés során a megfelelő kioldóegység külön megvásárlásával az egyedi igényekhez igazítható a konfiguráció.
A ComPacT NSX160N 50 kA megszakítóképességgel rendelkezik 415 VAC feszültségen, ami kimagasló védelmet biztosít rövidzárlati események során. A névleges áramerőssége 160 A 40 °C környezeti hőmérsékleten, ami széles alkalmazási spektrumot tesz lehetővé ipari és kereskedelmi környezetben egyaránt. A készülék üzemi feszültségtartománya rendkívül széles, akár 690 V AC 50/60 Hz frekvencián az IEC 60947-2 szabványnak megfelelően. Az NSX160N megszakítóképessége más feszültségszinteken is kiemelkedő: 90 kA 220/240 V AC-n, 50 kA 380/415 V AC-n és 440 V AC-n, valamint 36 kA 500 V AC-n, 35 kA 525 V AC-n és 10 kA 660/690 V AC-n.
A ComPacT NSX termékcsalád műszaki előnyei között szerepel a széles választék 100A-630A névleges áramig, a 3 és 4 pólusú verziók elérhetősége, valamint az elektronikus és hőmágneses védelmek gazdag választéka. Az alapkeret billenőkapcsolós vezérléssel és fix szerelési móddal rendelkezik. Különlegessége, hogy kompatibilis bármilyen típusú kioldóegységgel, amit külön kell megrendelni. A fejlett kioldóegységekkel integrált teljesítménymérés is lehetséges, beleértve az I, U, P, E, THD és CosPhi paramétereket. A rendszer előnyei közé tartozik a plug-and-ready vezetékezési rendszer és kommunikációs kiegészítők.
A beépítés szempontjából fontos, hogy a készülék hátlapra szerelhető, a csatlakozások elöl találhatók (mind a felső, mind az alsó), a csatlakozási távolság 35 mm. Méretei kompaktak: szélessége 105 mm, magassága 161 mm, mélysége 86 mm. Az NSX160N megszakító alapkeret IP40 védettséggel rendelkezik az IEC 60529 szerint, illetve IK07 ütésállósággal az IEC 62262 szabványnak megfelelően. Megfelel a szigorú EN/IEC 60947-2 és UL 60947-4-1 szabványoknak. Az eszköz alkalmazható -25°C és +70°C közötti üzemi hőmérsékleten, valamint tárolható -50°C és +85°C között. Az N megszakítóképességi kód (50 kA 415 V AC) mellett érdemes kiemelni, hogy a készülék megfelel az IEC 60664-1 szerinti 3-as szennyezettségi fokozatnak és a II-es érintésvédelmi osztálynak az előlapon. A kiemelkedő mechanikai és elektromos tartósság (40000 ciklus) hosszú élettartamot biztosít, ami megbízható működést garantál kritikus alkalmazásokban is.
Schneider Electric ComPacT NSX (2021) - C16N3 - Megszakító alapkeret, NSX160N, 50 kA 415 VAC 50/60 Hz, 160 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160N
Termék vagy komponens típus: Alapkeret
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
10 kA 600 V AC 50/60 Hz-en az UL 508 szerint
85 kA 240 V AC 50/60 Hz-en az UL 508 szerint
10 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
50 kA 480 V AC 50/60 Hz-en az UL 508 szerint
36 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
90 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítóképesség kód: N 50 kA 415 V AC
Vezérlés típusa: Billenőkapcsoló
Rögzítési mód: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség
10 kA 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
35 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
50 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
90 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
Mechanikai és elektromos tartósság
Mechanikai tartósság: 40000 ciklus az IEC 60947-2 szerint
Elektromos tartósság
40000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
15000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
20000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
7500 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
Telepítés
Rögzítési támasz: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 35 mm
Védelem típusa: Védelem nélkül
Méretek
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Környezet
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
