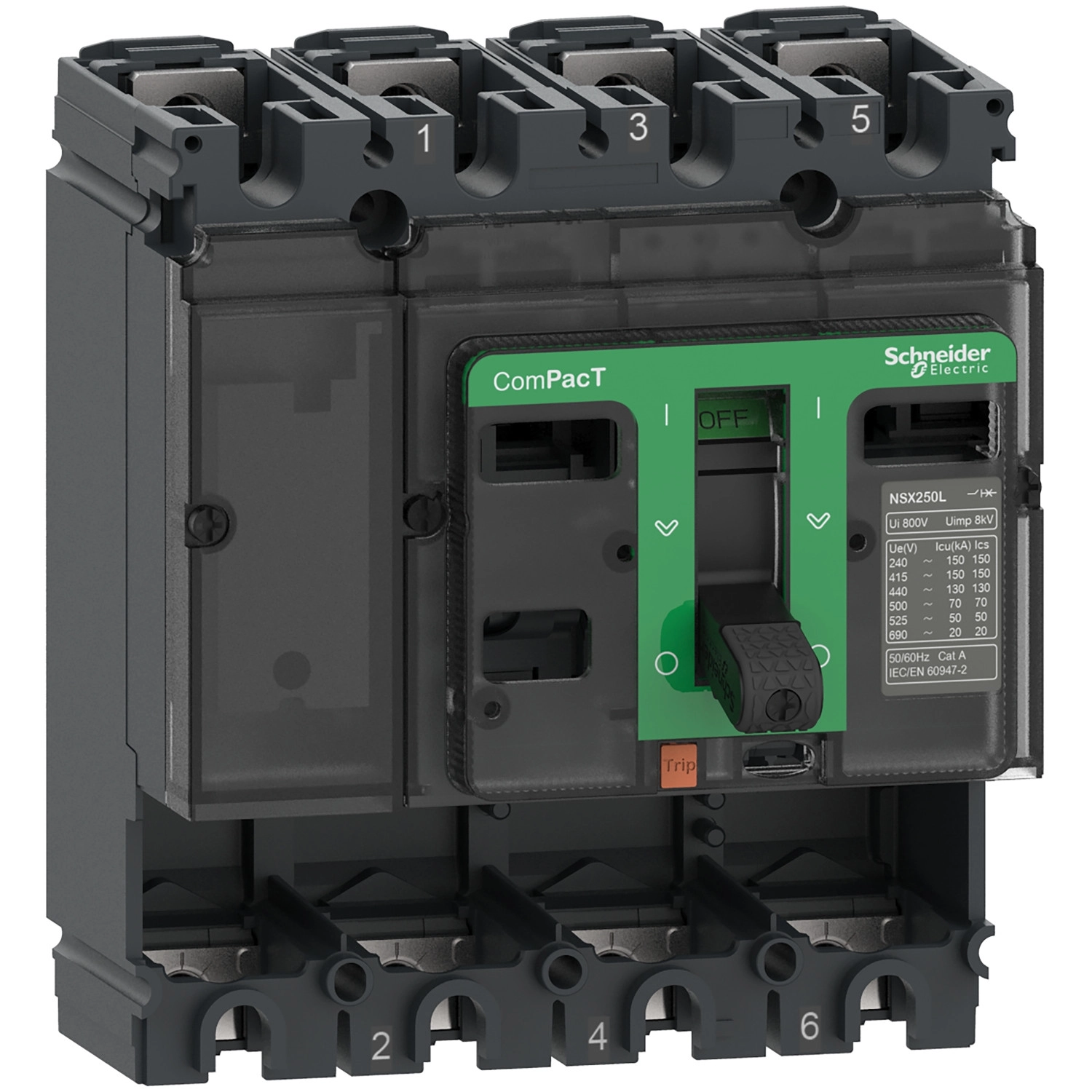

A Schneider Electric ComPacT NSX160L C16L4 egy nagyteljesítményű megszakító alapkeret, amely kiemelkedő védelmet és rugalmasságot biztosít az elektromos elosztórendszerekben. Ez a 4 pólusú megszakító alap 160 A névleges áramerősséggel rendelkezik, és kioldóegység nélkül kerül szállításra, így a felhasználó a saját igényeinek megfelelő védelmi modult választhatja hozzá.
A ComPacT NSX160L megszakító alapkeret kivételes megszakítóképességgel rendelkezik, amely eléri a 150 kA-t 220/240 V AC és 380/415 V AC feszültségtartományban, 130 kA-t 440 V AC-n, 70 kA-t 500 V AC-n, 50 kA-t 525 V AC-n és 20 kA-t 660/690 V AC feszültségen. A megszakító névleges üzemi feszültsége 690 V AC 50/60 Hz, ami széles alkalmazási lehetőségeket biztosít különböző elektromos rendszerekben. Az eszköz szigetelési feszültsége 800 V AC, míg impulzus-állósági feszültsége 8 kV, ami megfelelő védelmet nyújt a túlfeszültségekkel szemben.
A C16L4 kódjelű megszakító alapkeret mechanikai élettartama 40000 ciklus, elektromos élettartama pedig 440 V AC feszültségen In/2 áram esetén 40000 ciklus, In áram esetén 20000 ciklus; 690 V AC feszültségen pedig In/2 áramnál 15000 ciklus, In áramnál 7500 ciklus. A termék toggles (karos) működtetésű, és fixen szerelhető. Backplate típusú rögzítést igényel, és a csatlakozások mind az alsó, mind a felső oldalon elölről történnek. A csatlakozási osztásköz 35 mm. A Schneider Electric ComPacT NSX sorozat méretei: szélessége 140 mm, magassága 161 mm, mélysége pedig 86 mm. A termék alkalmas leválasztásra (szigetelésre) az EN/IEC 60947-2 szabványnak megfelelően, így karbantartási műveleteknél biztonságosan használható.
A C16L4 megszakító alapkeret -25 és +70 °C közötti környezeti hőmérsékleten üzemeltethető, és tárolási hőmérséklet-tartománya -50 és +85 °C között van. Az eszköz IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, és IK07 ütésállósági fokozattal bír az IEC 62262 szerint. A termék megfelel az EN/IEC 60947-2 és UL 60947-4-1 szabványoknak. Túlfeszültségi kategóriája III, érintésvédelmi osztálya Class II az előlapon, szennyezettségi foka 3 az IEC 60664-1 szerint.
A Schneider Electric ComPacT NSX termékcsalád számos előnnyel rendelkezik: a 3 és 4 pólusú változatok, a nagy választékban elérhető elektronikus és termikus-mágneses védelmi opciók, valamint a plug-and-ready bekötési rendszer és kommunikációs tartozékok széles lehetőségeket biztosítanak. Ez az alapkeret kompatibilis bármilyen típusú kioldóegységgel, amelyet külön kell megrendelni. A fejlett kioldóegységekkel együtt használva integrált teljesítményméréssel, I, U, P, E, THD és CosPhi funkciókkal is rendelkezhet. A NSX160L megszakító maximalizálja az áramellátás rendelkezésre állását, biztosítja a megelőző védelmet az elektromos tüzekkel szemben az Everlink csatlakozásoknak köszönhetően, és csatlakoztatható az EcoStruxure Power IoT-alapú architektúrához, amely javítja a villamosenergia-elosztó rendszer minden aspektusát.
Schneider Electric ComPacT NSX (2021) - C16L4 - Megszakító alapkeret, NSX160L, 150 kA 415 VAC 50/60 Hz, 160 A, kioldóegység nélkül, 4P műszaki adatok
Fő jellemzők
Termékvonal: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160L
Termék vagy összetevő típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítási képesség
130 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
150 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kód: L 150 kA 415 V AC
Vezérlési típus: Toggle
Szerelési mód: Fix
Kiegészítő
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 130 kA 440 V AC 50/60 Hz, 150 kA 220/240 V AC és 380/415 V AC 50/60 Hz, 20 kA 660/690 V AC 50/60 Hz, 50 kA 525 V AC 50/60 Hz, 70 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 40000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 40000 ciklus 440 V AC 50/60 Hz In/2 áramnál, 15000 ciklus 690 V AC 50/60 Hz In/2 áramnál, 20000 ciklus 440 V AC 50/60 Hz In áramnál, 7500 ciklus 690 V AC 50/60 Hz In áramnál az IEC 60947-2 szerint
Fizikai jellemzők
Rögzítési támasz: Backplate
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási osztásköz: 35 mm
Védelem típusa: Védelem nélkül
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
