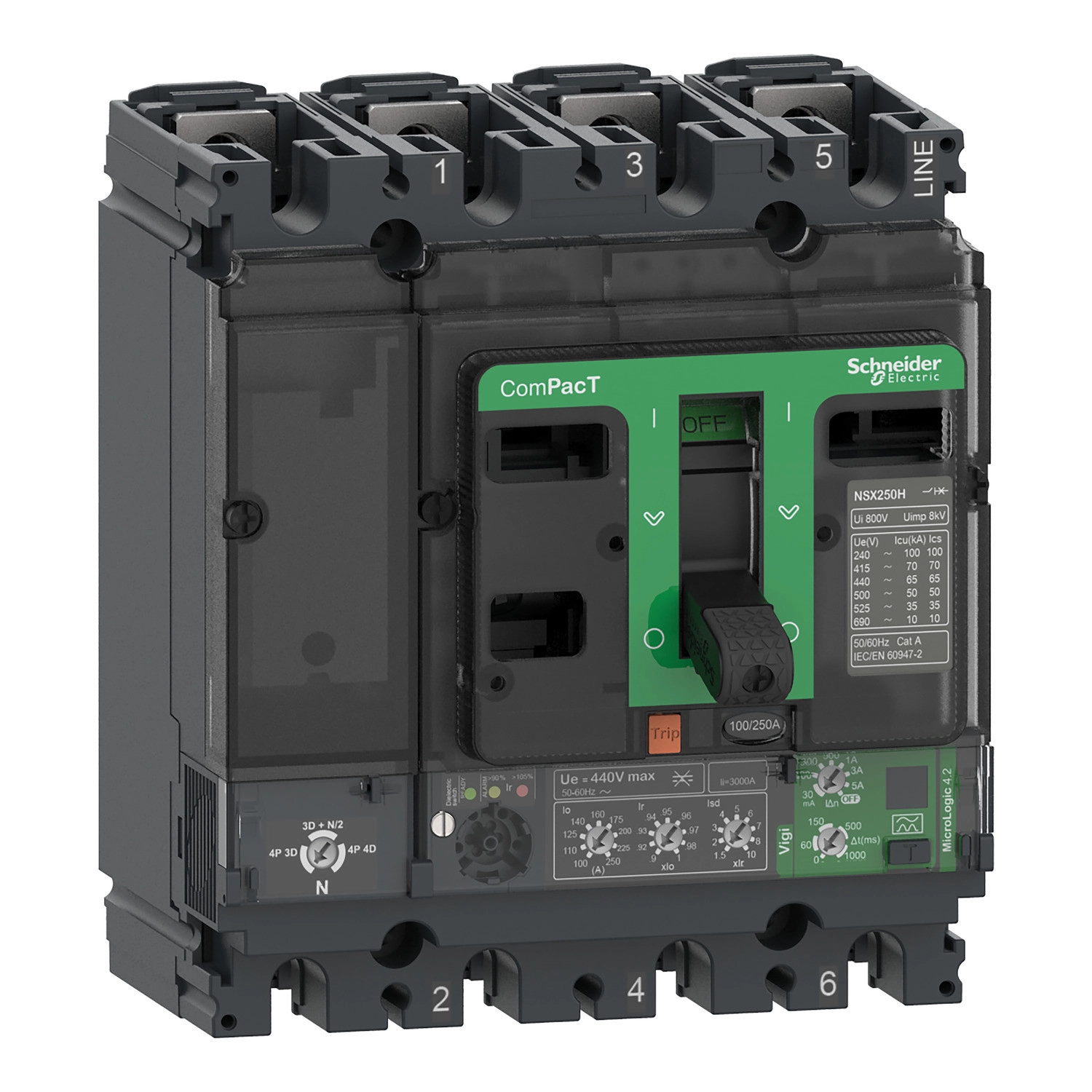

Schneider Electric ComPacT NSX (2021) - C16F44V100 - Megszakító NSX160F, 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A termék szívét az elektronikus MicroLogic 4.2 Vigi védelmi kioldóegység képezi, amely 100 A névleges áramerősséggel működik 40 °C-on. A megszakító számos fejlett védelmi funkcióval rendelkezik, beleértve a túlterhelés elleni hosszúkésleltetésű (L), a zárlat elleni rövid késleltetésű (So), a pillanatnyi zárlat elleni (I) és a földzárlat elleni (R) védelmet. Különösen értékes tulajdonsága a beépített, állítható érzékenységű földzárlat-védelem, amely 30 mA-től 5 A-ig 7 különböző érzékenységi szintre állítható, valamint az állítható földzárlat-védelmi késleltetés (0 ms-től 1 s-ig). Ez lehetővé teszi a készülék pontos testreszabását a különböző alkalmazási környezetekhez.
A ComPacT NSX C16F44V100 kiemelkedő megszakítóképességgel rendelkezik - 380/415 V AC feszültségen akár 36 kA, 220/240 V AC feszültségen pedig 85 kA megszakítóképességgel bír, ami megfelelő védelmet nyújt még nagy zárlati áramok esetén is. A terméket az EN/IEC 60947-2 szabvány szerint tesztelték és tanúsították. A készülék alkalmas leválasztásra is, így karbantartási munkák során biztonságosan használható. A megszakító toggle kapcsolóval kezelhető, és fix kivitelben szerelhető. A hosszúkésleltetésű védelmi kioldó (Ir) 40-100 A tartományban 9 különböző beállítással állítható, míg a rövidkésleltetésű védelmi kioldó (Isd) 1,5-10 x Ir tartományban állítható. A pillanatnyi zárlati védelem (Ii) fixen 1500 A-re van beállítva. A készülék rendelkezik továbbá hőmemóriával, amely a kioldás előtt és után 20 percig megőrzi az adatokat. A semleges vezető védelme 3 különböző módon konfigurálható: 0,5 x Ir (3D + N/2), 1 x Ir (4D) vagy kikapcsolt (3D).
A ComPacT NSX C16F44V100 megszakító méretei kompaktak: szélessége 140 mm, magassága 161 mm, mélysége 86 mm, így helytakarékos megoldást kínál elosztószekrényekben való telepítéshez. A termék üzemi hőmérséklet-tartománya -25 °C és +70 °C között van, tárolási hőmérséklet-tartománya pedig -50 °C és +85 °C között. IP40 védettséggel és IK07 ütésállósággal rendelkezik, ami megfelelő védelmet biztosít a szokásos ipari környezetben. A megszakító alkalmas 2000 méterig történő telepítésre teljesítménycsökkenés nélkül, 2000-5000 méter között pedig teljesítménycsökkenéssel. A terméket a Schneider Electric helyi szervizpartnerei és disztribútorai forgalmazzák, akik segítenek a megfelelő termék kiválasztásában és a szakszerű telepítésben.
Schneider Electric ComPacT NSX (2021) - C16F44V100 - Megszakító NSX160F, 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160F
Termék vagy komponens típusa: Földzárlati megszakító
Eszköz alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Semleges vezető pozíció: Bal
Elektromos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség: 85 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség: 36 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség: 35 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség: 30 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség: 22 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség: 8 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kód: F 36 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Vezérlés típusa: Toggle
Megszakító felszerelési mód: Fix
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű)
Védelem típusa: So: rövid késleltetésű zárlat elleni védelem rögzített késleltetéssel
Védelem típusa: I: pillanatnyi zárlat elleni védelem
Védelem típusa: R: földzárlat elleni védelem
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú késleltetésű kioldó beállítási tartomány [Ir]: 40...100 A
Rövid késleltetésű védelem beállítási tartomány [Isd]: 1.5...10 x Ir
Pillanatnyi védelem beállítási tartomány [Ii]: 1500 A
Semleges vezető védelmi beállítás: 0.5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Földzárlat-védelmi érzékenység beállítási tartomány [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI a IΔn forgókapcsolóval
Mechanikai jellemzők
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 40000 ciklus 440 V In/2 esetén
Elektromos élettartam: 20000 ciklus 440 V In esetén
Teljesítményleadás pólusonként: 12.3 W N, 12.3 W L1 és L3, 10 W L2
Rögzítő felület: Hátlap
Felszerelési pozíció: Vízszintes és függőleges, Fekvő a háton
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
Méretek és tömeg
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Nettó tömeg: 2.6 kg
