A Schneider Electric ComPacT NSX100HB2 megszakító egy csúcskategóriás, elektronikus kioldóegységgel rendelkező áramköri megszakító, amely kifejezetten motorvédelmi alkalmazásokra lett tervezve. A C10W36M050 cikkszámú készülék 3 pólusú kialakítással és 50 A névleges áramerősséggel rendelkezik, amely 65 °C környezeti hőmérsékleten is biztosítja a stabil működést. Az eszköz egyedülálló tulajdonsága a 100 kA szakítóképesség 690 V AC feszültségen, amely kimagasló védelmet biztosít az ipari környezetben előforduló rövidzárlati áramokkal szemben.
A NSX100HB2 megszakító a MicroLogic 6.2 E-M elektronikus kioldóegységgel van felszerelve, amely komplex védelmeket nyújt: túlterhelés elleni hosszú késleltetésű védelmet (L), rövid késleltetésű rövidzárlati védelmet (So), pillanatnyi rövidzárlati védelmet (I) és földzárlat védelmet (G). A hosszú késleltetésű védelem (Ir) 25-50 A tartományban állítható, míg a rövid késleltetésű védelem (Isd) 5-13 x Ir értékek között szabályozható. A pillanatnyi rövidzárlati védelem (Ii) fix 750 A értékre van beállítva. Különlegesség a földzárlat védelem (Ig), amely a névleges áram 0.3-1-szerese között állítható, és 0-0.4 másodperc késleltetési idővel szabályozható. A készülék rendelkezik zónaszelektív reteszeléssel (ZSI) is, amely biztosítja a szelektív kioldást többszintű hálózatokban.
A motor védelmét tovább fokozza a négy választható motorvédelmi osztály (5, 10, 20, 30), valamint a kiegészítő motorvédelmi funkciók: alulterhelés, forgórész megszorulás, fázis-kiegyensúlyozatlanság és elhúzódó indítási idő érzékelés. A termikus memória 20 percig megtartja az információt kioldás előtt és után, biztosítva a teljes körű védelmet újraindítás esetén is.
A megszakító modern kommunikációs funkciókat is kínál: LCD kijelzőjén leolvashatók a fontos paraméterek, energiafogyasztási adatok, és különböző mérési értékek. Az eszköz olyan fejlett funkciókat támogat, mint a hőkép funkció, pillanatnyi és igényelt áram- és teljesítménymérés, védelmi és riasztási beállítások, teljesítményminőség, energiamérés, fázissorrend, időbélyeggel ellátott előzmények és eseménytáblák, maximum- és minimumértékek, valamint karbantartási jelzők.
A ComPacT NSX100HB2 megszakító telepítése rugalmas: mind vízszintesen, mind függőlegesen, valamint hátlapra szerelve is felszerelhető. Csatlakozások az elülső oldalon találhatók, a csatlakozási távolság 35 mm. Az eszköz védelmi szintje IP40 az IEC 60529 szerint, ütésállósága pedig IK07 az IEC 62262 szabványnak megfelelően. Működési hőmérséklettartománya rendkívül széles: -25...70 °C, tárolási hőmérséklettartománya pedig -40...85 °C. Magassága 161 mm, szélessége 105 mm, mélysége 86 mm. A megszakító megfelel az EN/IEC 60947-2 szabványnak, és alkalmas leválasztásra a EN/IEC 60947-2 szerint.

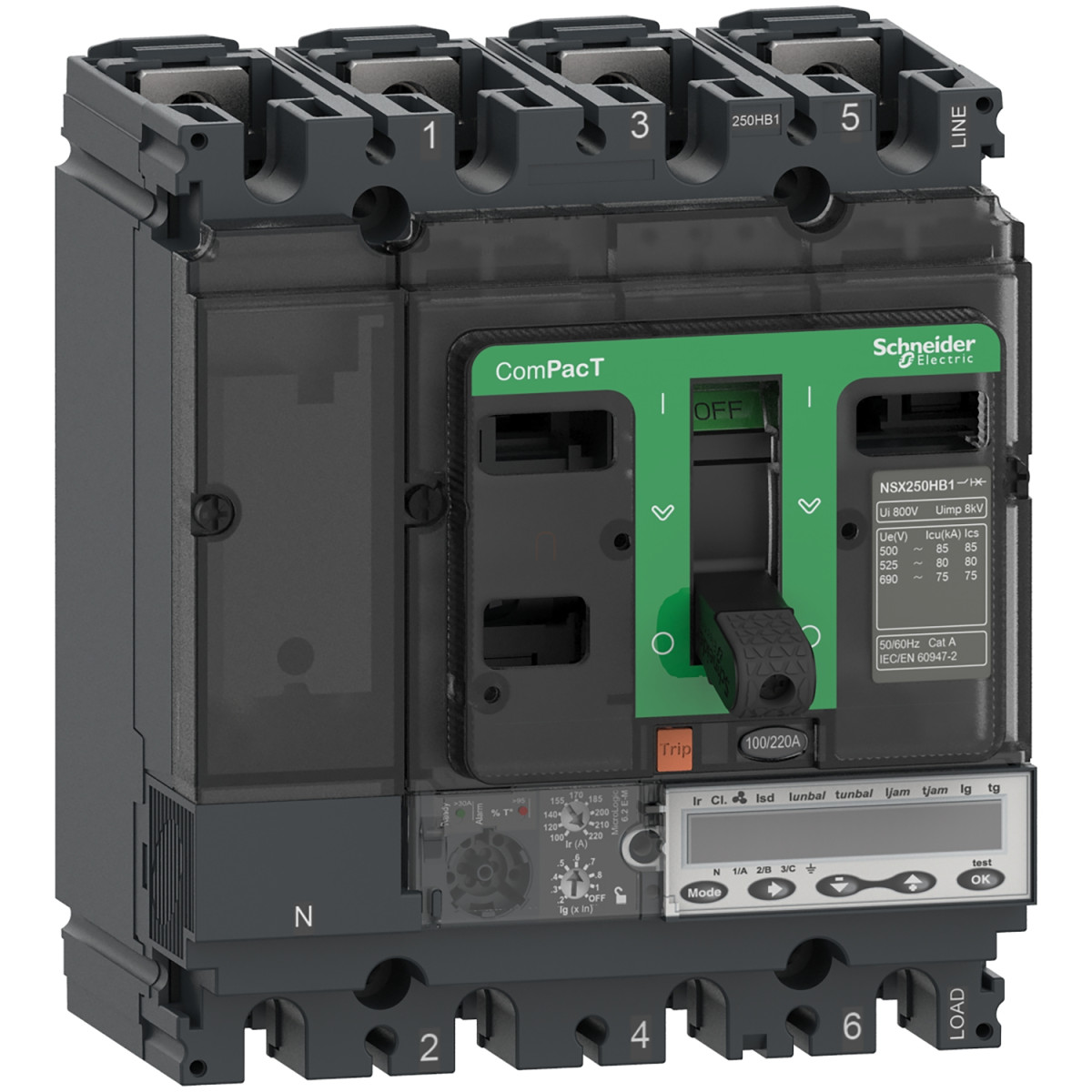

Schneider Electric ComPacT NSX (2021) - C10W36M050 - Megszakító NSX100HB2, 100 kA 690 VAC, MicroLogic 6.2 E - M kioldóegység 50 A, 3P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100HB2
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Motorvédelem
Névleges értékek és elektromos jellemzők
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 50 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Szakítóképesség és kioldóegység
Szakítóképesség: 100 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Szakítóképesség: 100 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
Szakítóképesség: 100 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Szakítóképesség kód: HB2 100 kA 690 V AC
Kioldóegység neve: MicroLogic 6.2 E-M
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciói: LSIG
Fizikai jellemzők és védettség
Működtetés típusa: Billenőkar
Megszakító szerelési mód: Fix
Pólusonkénti teljesítménydisszipáció: 4,7 W
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátsó oldalon egyenes
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Kioldóegység és motorvédelem
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű), So: rövid késleltetésű rövidzárlati védelem, I: pillanatnyi rövidzárlati védelem, G: földzárlat védelem
Kioldóegység névleges értéke: 50 A 65 °C-on
Motor kioldási osztály: 5, 10, 20, 30
Kiegészítő motorvédelem: Alulterhelés, Forgórész megszorulás, Fázis-kiegyensúlyozatlanság, Elhúzódó indítási idő
Védelmi beállítások
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 25...50 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Állítható
Rövid késleltetésű védelem kioldási beállítási típusa Isd: Állítható
Rövid késleltetésű védelem kioldási beállítási tartománya [Isd]: 5...13 x Ir
Pillanatnyi védelem kioldási beállítási típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 750 A
Földzárlat védelem kioldási beállítási típusa Ig: Állítható 9 beállítás
Földzárlat védelem kioldási beállítási tartománya [Ig]: 0,3...1 x In (In = 50 A esetén)
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos érintésvédelmi osztály: II. osztály előlapon
Szennyezettségi fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet üzemeléskor: -25…70 °C
Környezeti levegő hőmérséklet tároláskor: -40…85 °C
Relatív páratartalom: 0…95 %
Üzemeltetési magasság: 0...2000 m leértékelés nélkül, 2000 m...5000 m leértékeléssel
Méretek és tömeg
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2,05 kg
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz, LED 95% Ith (piros) a beállított hőmérsékleti pont túllépéséhez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Hőkép funkció, Igényelt áram és teljesítmény, Védelmi és riasztási beállítások, Pillanatnyi és igényelt értékek, Teljesítményminőség, Energiamérés, Fázissorrend, Időbélyeggel ellátott előzmények és eseménytáblák, Maximum/minimum mérők, Karbantartási jelzők
