A Schneider Electric ComPacT NSX100HB1 megszakító egy kiváló minőségű, kompakt kialakítású áramköri megszakító, amely kifejezetten motorvédelmi alkalmazásokra lett tervezve. A 3 pólusú (3P) kivitelezés és a 3D védelmi funkció biztosítja a megfelelő működést a legigényesebb ipari környezetben is. Az eszköz 25 A névleges áramerősséggel rendelkezik 65 °C-on, ami garantálja a megbízható teljesítményt még magas környezeti hőmérséklet esetén is.
A C10V32M025 cikkszámmal ellátott ComPacT NSX megszakító kiemelkedő 75 kA megszakítóképességgel rendelkezik 690 V AC feszültségen, 50/60 Hz hálózati frekvencia mellett, ami megfelel az IEC 60947-2 szabványnak. Ez a rendkívüli megszakítóképesség különböző feszültségszinteken is megnyilvánul: 85 kA 500 V AC-nál és 80 kA 525 V AC-nál, így ideális választás a változó terhelésű, nagyteljesítményű ipari alkalmazásokhoz. A megszakító HB1 75 kA 690 V AC kóddal rendelkezik, amely egyértelműen jelzi a magas teljesítménykategóriát. Az EN/IEC 60947-2 szabványnak megfelelően izolációs célokra is alkalmas, és az A kategóriába tartozik felhasználás szempontjából.
A MicroLogic 2.2 M elektronikus kioldóegységgel felszerelt megszakító LSoI védelmi funkciókkal rendelkezik, amelyek magukban foglalják a túlterhelés elleni hosszú idejű (L) védelmet, a rövid idejű zárlatvédelmet fix késleltetéssel (So), valamint az azonnali zárlatvédelmet (I). A megszakító billenőkapcsolóval vezérelhető és fix rögzítési móddal telepíthető. Különleges védelmi funkciói között szerepel a fázis-kiegyensúlyozatlanság elleni védelem is, ami különösen fontos a motorvédelmi alkalmazásoknál. A hosszú idejű védelmi beállítás (Ir) 12-25 A tartományban állítható, 9 különböző beállítási lehetőséggel. A rövid idejű védelem beállítása (Isd) 5-13 × Ir tartományban állítható, szintén 9 különböző beállítási lehetőséggel, míg az azonnali védelem beállítása (Ii) fix 425 A értékre van beállítva.
Az eszköz hosszú idejű védelmi késleltetése rögzített, és három különböző motorvédelmi osztályt támogat: 5-ös, 10-es és 20-as osztályt. Ez a rugalmasság lehetővé teszi, hogy a megszakítót különböző indítási karakterisztikájú motorokhoz lehessen igazítani. Továbbá a megszakító termikus memóriával rendelkezik, amely 20 percig működik kioldás előtt és után, ezzel növelve a védelem hatékonyságát. A helyi jelzésrendszere villogó zöld LED-del jelzi az üzemkészséget, valamint piros LED-del a 95%-os hőmérséklet-túllépést.
A Schneider Electric ComPacT NSX100HB1 megszakító IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállóságot biztosít az IEC 62262 szabványnak megfelelően. Működési hőmérséklet-tartománya -25 és 70 °C között van, míg tárolási hőmérséklet-tartománya -50 és 85 °C között mozog. A relatív páratartalom tekintetében 0-95% között használható. Az eszköz teljesítménye 2000 méter tengerszint feletti magasságig nem csökken, 2000-5000 méter között pedig teljesítménycsökkentéssel üzemeltethető. A mechanikai élettartam 20000 ciklus, míg az elektromos élettartam különböző terhelési szinteken 5000 és 20000 ciklus között változik, ami kiemelkedő tartósságot biztosít hosszú távú használat esetén is.

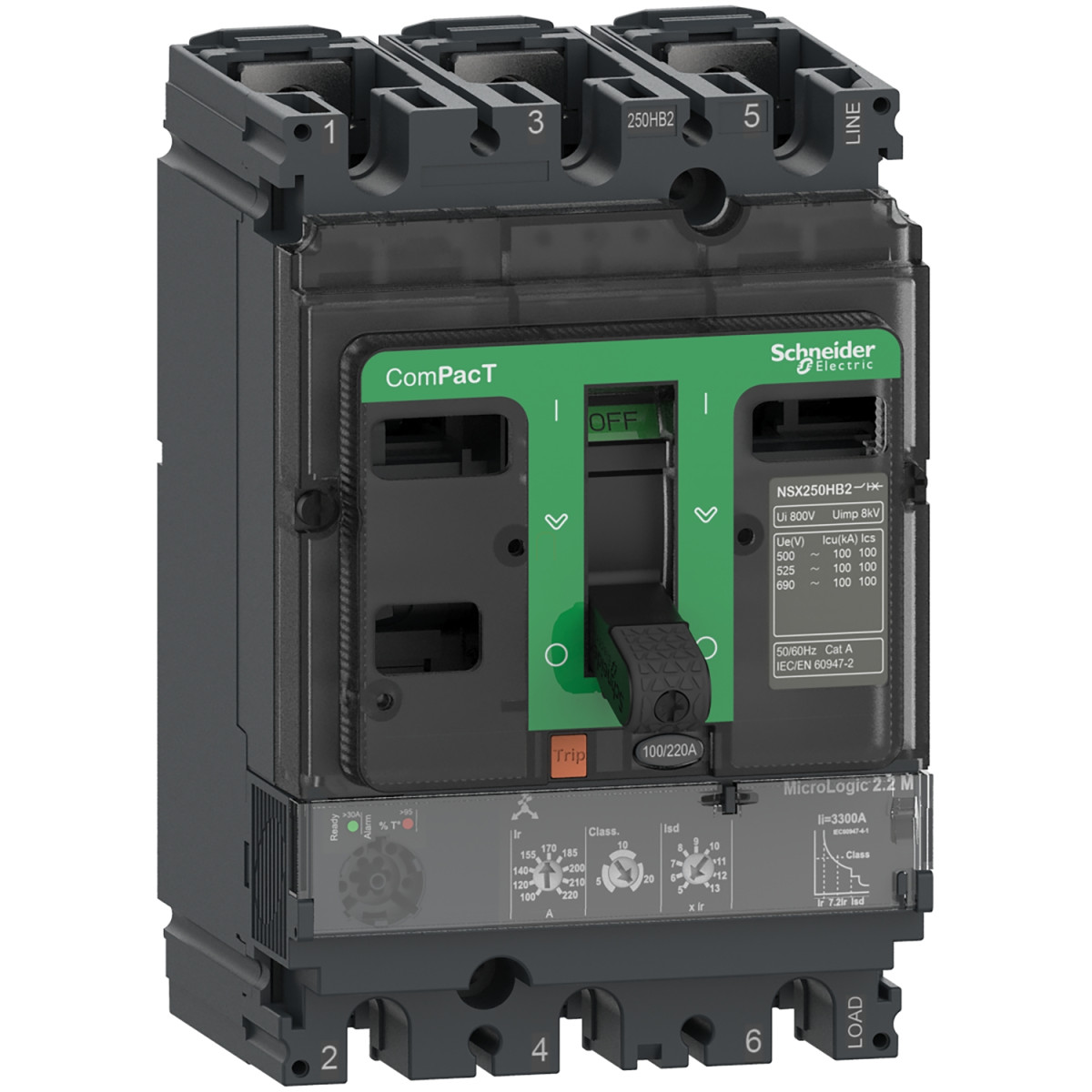

Schneider Electric ComPacT NSX (2021) - C10V32M025 - Megszakító NSX100HB1, 75 kA 690 VAC, MicroLogic 2.2 M kioldóegység 25 A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100HB1
Termék vagy komponens típusa: Áramköri megszakító
Eszköz alkalmazása: Motorvédelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 25 A (65 °C-on)
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség: 85 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szabvány szerint), 80 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szabvány szerint), 75 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
Megszakítóképesség kód: HB1 75 kA 690 V AC
Névleges üzemi megszakítóképesség [Ics]: 85 kA 500 V AC 50/60 Hz (IEC 60947-2 szabvány szerint), 80 kA 525 V AC 50/60 Hz (IEC 60947-2 szabvány szerint), 75 kA 660/690 V AC 50/60 Hz (IEC 60947-2 szabvány szerint)
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 2.2 M
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű), So: rövid idejű zárlatvédelem fix késleltetéssel, I: azonnali zárlatvédelem
Kioldóegység névleges értéke: 25 A 65 °C-on
Motor kioldási osztályok: 20, 10, 5
Kiegészítő motorvédelmi funkciók
Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható, 9 beállítás
Hosszú idejű védelmi kioldási beállítási tartomány [Ir]: 12...25 A
Hosszú idejű védelmi késleltetés beállítás típusa tr: Rögzített
Mechanikai jellemzők
Teljesítmény disszipáció pólusonként: 1,3 W
Rögzítési tartó: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátlapra simítva
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2, 10000 ciklus 440 V In, 10000 ciklus 690 V In/2, 5000 ciklus 690 V In
Helyi jelzés: Villogó LED (zöld) - üzemkész állapot, LED 95% Ith (piros) - hőmérséklet-túllépés jelzés
Méretek és súly
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó súly: 2,05 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 (IEC 60664-1 szabvány szerint)
IP védettségi fokozat: IP40 (IEC 60529 szabvány szerint)
IK ütésállósági fokozat: IK07 (IEC 62262 szabvány szerint)
Környezeti hőmérsékleti tartomány működés közben: -25...70 °C
Környezeti hőmérsékleti tartomány tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Működési magasság: 0...2000 m teljesítménycsökkentés nélkül, 2000 m...5000 m teljesítménycsökkentéssel
