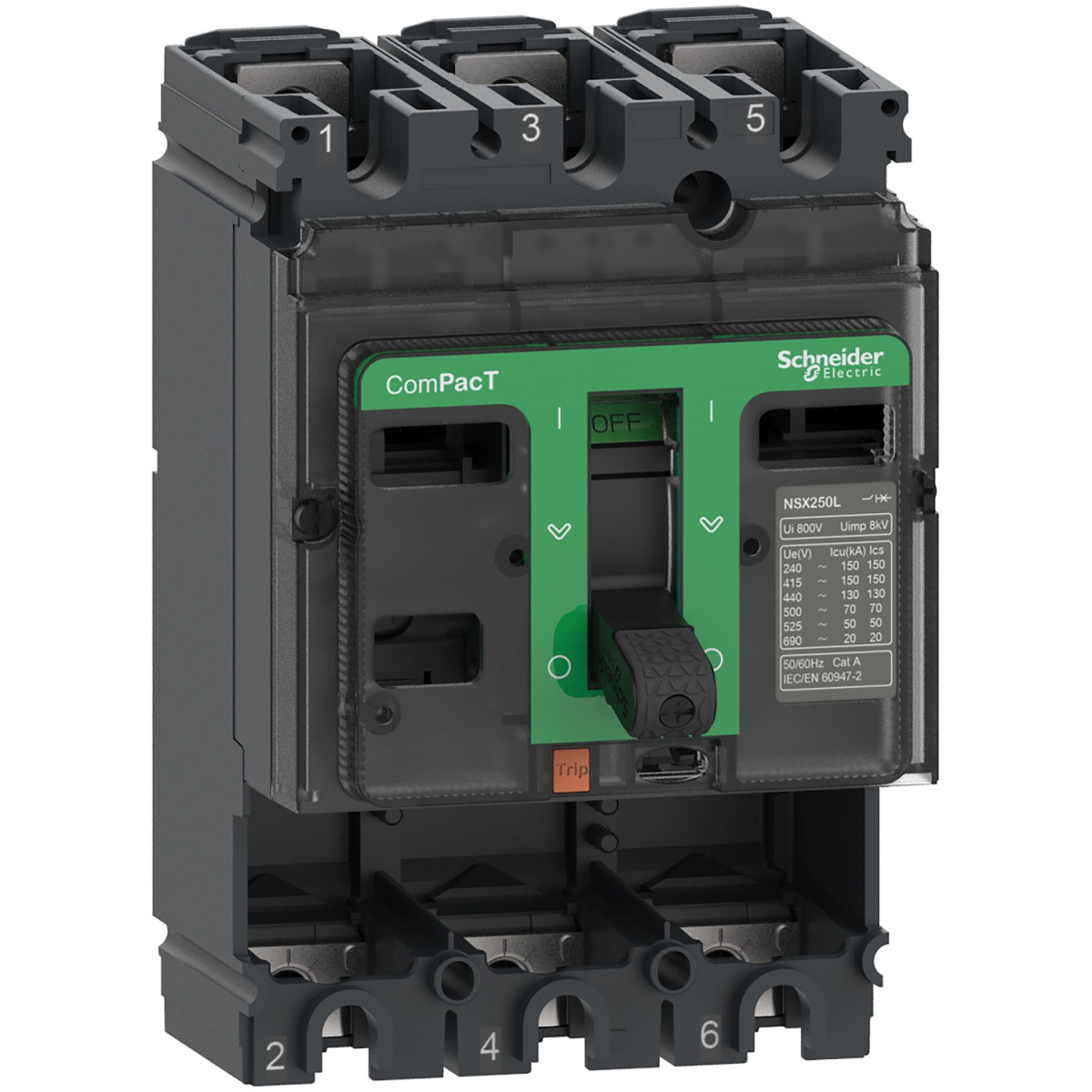

A Schneider Electric ComPacT NSX termékcsalád C10S3 kódjelű terméke egy professzionális megszakító alapkeret, amely ipari és kereskedelmi elosztóhálózatok védelméhez lett tervezve. Ez a NSX100S típusú alapkeret 100 amperes névleges áramerősséggel rendelkezik, és kioldóegység nélkül kerül forgalomba, így lehetőséget biztosít számodra, hogy az alkalmazási területhez legmegfelelőbb kioldóegységet válaszd ki hozzá.
A C10S3 jelű termék kiemelkedő műszaki paraméterekkel rendelkezik. A megszakítónak rendkívül magas, 100 kA megszakítóképessége van 380/415 V AC hálózati feszültség mellett 50/60 Hz frekvencián, amely maximális védelmet biztosít a túlterhelésekkel és rövidzárlatokkal szemben. Különböző feszültségszinteken eltérő megszakítóképességgel rendelkezik: 220/240 V AC-nál 120 kA, 440 V AC-nál 90 kA, 500 V AC-nál 65 kA, 525 V AC-nál 40 kA, 660/690 V AC-nál pedig 15 kA értékkel bír. Ez a 3 pólusú (3P) megszakító alapkeret toggle (kapcsolókaros) működtetési móddal rendelkezik, és fix szerelésű kivitelben készül. A kapcsolási funkciókon túl alkalmas leválasztásra is, megfelel az EN/IEC 60947-2 szabvány előírásainak.
A Schneider Electric ComPacT NSX100S megszakító alapkeret 800 V AC szigetelési feszültség és 8 kV lökőfeszültség állósággal rendelkezik. Mechanikai élettartama kiemelkedően magas, 50000 ciklus, míg elektromos élettartama terheléstől függően változik: 440 V AC feszültségen névleges áramerősségnél 30000 kapcsolás, fél terhelésnél (In/2) 50000 kapcsolás; 690 V AC feszültségen névleges áramerősségnél 10000 kapcsolás, fél terhelésnél (In/2) 20000 kapcsolás. A megszakító kategóriája A kategória, IP40-es védelemmel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósági fokozattal az IEC 62262 szerint. A terméket -25...70 °C közötti környezeti hőmérsékleten lehet üzemeltetni.
A C10S3 kódjelű megszakító alapkeret fizikai méretei: 105 mm szélesség, 161 mm magasság és 86 mm mélység. A csatlakozások elől helyezkednek el, mind a felső, mind az alsó oldalon, a csatlakozási osztástávolság 35 mm. A megszakító keret védelmi típusa: védelem nélküli, ami azt jelenti, hogy a kioldóegységet külön kell hozzá beszerezni a konkrét alkalmazáshoz. A termék Class II érintésvédelmi osztályba tartozik az elülső felületen, valamint megfelel az EN/IEC 60947-2 és UL 60947-4-1 szabványoknak. Ez a megszakító alapkeret kompatibilis különböző kiegészítőkkel, mint például vezeték nélküli segédérintkezőkkel, kioldóegységekkel, fázisközi válaszfalakkal, kapocsfedelekkel, forgatókaros működtetőkkel, standard segédérintkezőkkel, valamint különböző kioldó modulokkal, amelyek tovább bővítik a termék felhasználhatóságát és testreszabhatóságát.
Schneider Electric ComPacT NSX (2021) - C10S3 - Megszakító alapkeret, NSX100S, 100 kA 415 VAC 50/60 Hz, 100 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Terméktípus: Megszakító alapkeret
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100S
Termék vagy alkatrész típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áramerősség [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 előírásainak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
120 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
90 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kód: S 100 kA 415 V AC
Működtetés és szerelés
Vezérlési típus: Kapcsolókaros (Toggle)
Szerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
120 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
90 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 50000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 10000 ciklus 690 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
20000 ciklus 690 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
30000 ciklus 440 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
50000 ciklus 440 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
Szerelési alap: Hátlap
Csatlakozások és méretek
Felső csatlakozás: Elől
Alsó csatlakozás: Elől
Csatlakozási osztástávolság: 35 mm
Védelem típusa: Védelem nélkül
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az elülső felületen
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
