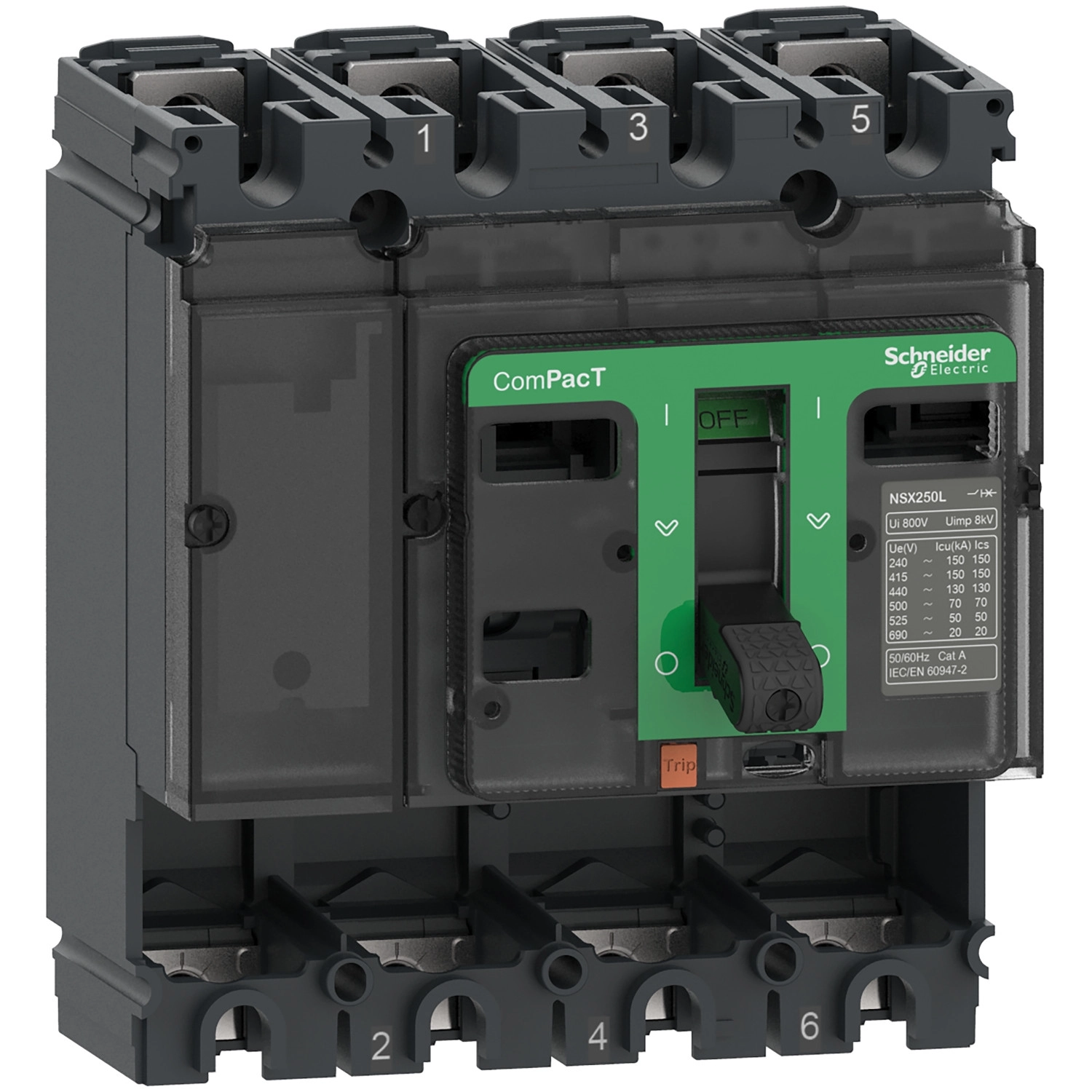

A Schneider Electric ComPacT NSX termékcsalád C10N4 típusú megszakító alapkerete egy kimagasló minőségű, professzionális villamossági termék, amely elsősorban elosztóhálózati alkalmazásokra lett kifejlesztve. Ez az NSX100N sorozatú alapkeret különleges tulajdonsága, hogy kioldóegység nélkül kerül forgalomba, így a felhasználó a saját igényeinek megfelelően választhatja ki és rendelheti meg a szükséges kioldóegységet.
A C10N4 megszakító alapkeret kiváló műszaki paraméterekkel rendelkezik: 4 pólusú kialakítású (4P), 100 A névleges árammal (40°C-on), és impresszív, 50 kA-es megszakítóképességgel 415 VAC feszültségen. A termék rendkívül sokoldalú, hiszen különböző feszültségszinteken is magas megszakítóképességgel bír: 220/240 V AC-n 90 kA, 380/415 V AC-n 50 kA, 440 V AC-n 50 kA, 500 V AC-n 36 kA, 525 V AC-n 35 kA, valamint 660/690 V AC-n 10 kA megszakítóképességet biztosít. Ez a változatosság lehetővé teszi, hogy különböző elektromos rendszerekben is megbízhatóan teljesítsen. A megszakítóképesség kódja: N 50 kA 415 V AC.
A Schneider Electric ComPacT NSX C10N4 megszakító alapkeret további fontos jellemzői közé tartozik a 800 V AC szigetelési feszültség, valamint a 8 kV-os lökőfeszültség-állóság. A termék bal oldalon elhelyezkedő nullavezetővel (neutral) rendelkezik, és toggle típusú vezérléssel működtethető. Telepítése egyszerű, fix rögzítéssel történik, bakplatnira szerelhető. A csatlakoztatás mind a felső, mind az alsó oldalon frontálisan történik, 35 mm-es csatlakozási osztással. A termék fizikai méretei: 140 mm szélesség, 161 mm magasság és 86 mm mélység. Ez a kompakt kialakítás lehetővé teszi, hogy kisebb elosztószekrényekben is elférjen.
A ComPacT NSX C10N4 imponáló mechanikai és elektromos élettartammal rendelkezik. Mechanikai szempontból 50 000 kapcsolási ciklust garantál, míg elektromos szempontból – a különböző feszültségszintektől és terhelésektől függően – 10 000 és 50 000 ciklus közötti élettartamot biztosít. A termék alkalmas leválasztásra (izoláció) is, az EN/IEC 60947-2 szabványnak megfelelően, és A kategóriás felhasználásra tervezték. A megszakító védettségi szintje IP40 az IEC 60529 szerint, ütésállósága pedig IK07 az IEC 62262 szabvány alapján. Működési hőmérséklet-tartománya széles: -25°C-tól +70°C-ig használható, tárolási hőmérséklet-tartománya pedig -50°C-tól +85°C-ig terjed. A termék megfelel számos fontos szabványnak, beleértve az EN/IEC 60947-2-t és az UL 60947-4-1-et. Ez a megszakító alapkeret egy rendkívül megbízható és sokoldalú megoldás a modern elektromos elosztóhálózatok kiépítéséhez.
Schneider Electric ComPacT NSX (2021) - C10N4 - Megszakító alapkeret, NSX100N, 50 kA 415 VAC 50/60 Hz, 100 A, kioldóegység nélkül, 4P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100N
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Nulla vezető helyzete: Bal
Névleges áram: 100 A 40°C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztási alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
10 kA 600 V AC 50/60 Hz esetén az UL 508 szerint
85 kA 240 V AC 50/60 Hz esetén az UL 508 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 480 V AC 50/60 Hz esetén az UL 508 szerint
36 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
90 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kód: N 50 kA 415 V AC
Vezérlés típusa: Váltó (toggle)
Szerelési mód: Fix
Kiegészítő információk
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 10 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
36 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
90 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 50000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 10000 ciklus 690 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
20000 ciklus 690 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
30000 ciklus 440 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
50000 ciklus 440 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
Szerelési tartó: Bakplatni
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Védelem típusa: Védelem nélkül
Fizikai jellemzők
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az elülső oldalon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegőhőmérséklet üzemelés közben: -25...70 °C
Környezeti levegőhőmérséklet tároláskor: -50...85 °C
