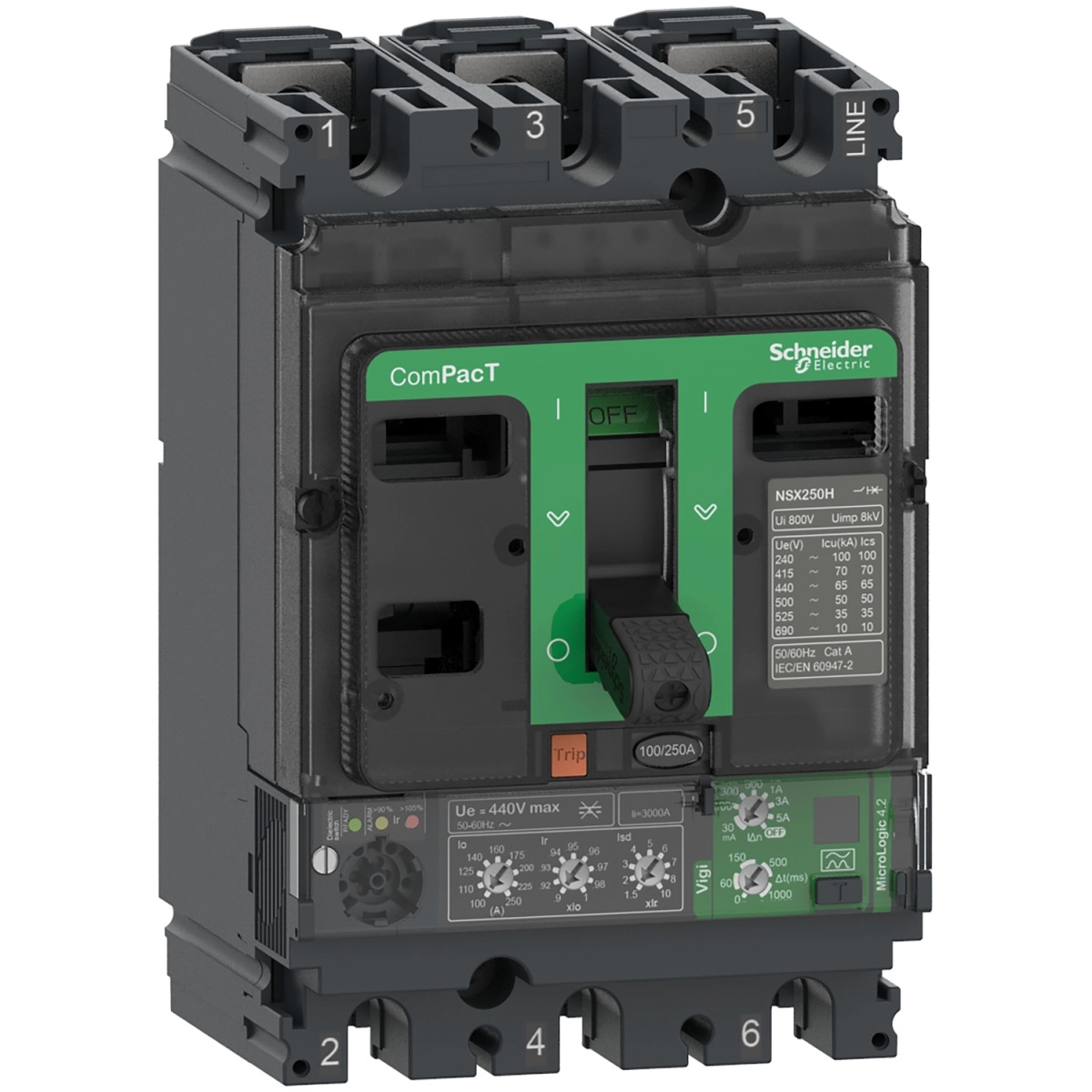

Schneider Electric ComPacT NSX (2021) - C10N34V100 - Megszakító NSX100N, 50 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d

Szélesség méret: 115 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C10N34V100 - Megszakító NSX100N, 50 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C10N34V100 - Megszakító NSX100N, 50 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d
Brand: Schneider Electric
SKU: 3606481993533
Price: 451780 HUF
Availability: InStock

451 780 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX termékcsaládba tartozó C10N34V100 kódjelű földzárlat-védelmi megszakító kiváló megoldást jelent az ipari elosztóhálózatok számára. Ez a 3 pólusú NSX100N típusú megszakító 100 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és kiemelkedő védelmet biztosít túlterhelés és rövidzárlat ellen.

A készülék a legkorszerűbb elektronikus védelmi megoldásokat alkalmazza a MicroLogic 4.2 Vigi kioldóegységgel, amely több védelmi funkciót egyesít: hosszú késleltetésű túlterhelésvédelem (L), rövid késleltetésű rövidzárlat védelem (So), pillanatnyi rövidzárlat védelem (I), valamint földzárlat védelem (R). A termék beépített földzárlat-védelmi funkciója A osztályú, és állítható érzékenységgel rendelkezik (30 mA-től 5 A-ig). A megszakító szakaszoló funkcióval is rendelkezik, és megfelel az EN/IEC 60947-2 szabványnak.

A ComPacT NSX100N megszakító kimagasló megszakítóképességgel bír, amely különböző feszültségszinteken eltérő értékeket mutat: 90 kA 220/240 V AC mellett, 50 kA 380/415 V AC és 440 V AC esetén, 36 kA 500 V AC-nél, 35 kA 525 V AC-nél, valamint 10 kA 660/690 V AC feszültségnél. A készülék N megszakítóképességi kóddal rendelkezik (50 kA 415 V AC). Ezek az értékek megfelelnek az IEC 60947-2 szabványnak, emellett UL 60947-4-1 szerinti értékei is rendelkezésre állnak.

A megszakító mechanikai élettartama 50000 kapcsolási ciklus, elektromos élettartama pedig feszültség- és áramszint-függően 10000-50000 ciklus között változik. A készülék pólusonkénti teljesítményvesztesége az N pólusnál 5,8 W, az L1 és L3 pólusoknál 5,8 W, az L2 pólusnál pedig 4,9 W. A túlterhelésvédelem (Ir) beállítási tartománya 40-100 A között 9 fokozatban állítható, míg a rövidzárlat-védelem késleltetés nélküli kioldási árama (Ii) fixen 1500 A. A rövid késleltetésű rövidzárlat védelem (Isd) 1,5-10-szeres Ir értékre állítható.

A Schneider Electric ComPacT NSX C10N34V100 földzárlat-védelmi megszakító méretei kompaktak: szélessége 105 mm, magassága 161 mm, mélysége pedig 86 mm. A termék rögzítése hátlapra történik, és mind vízszintesen, mind függőlegesen szerelhető. Az IP40 védettségi fokozattal és IK07 ütésállósággal rendelkező készülék széles hőmérséklettartományban (-25°C-tól +70°C-ig) üzemeltethető, és 0-2000 m tengerszint feletti magasságig teljesítménycsökkentés nélkül alkalmazható. A megszakító előlapi csatlakozású, 35 mm-es csatlakozási távolsággal. A helyi jelzést három LED biztosítja: villogó zöld a működésre kész állapotra, piros LED a 105%-os túlterhelésre, valamint narancs LED a 90%-os túlterhelésre.

Schneider Electric ComPacT NSX (2021) - C10N34V100 - Megszakító NSX100N, 50 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX100N

Termék típusa: Földzárlat-védelmi megszakító

Alkalmazás: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Névleges áramerősség: 100 A 40 °C-on

Névleges üzemi feszültség: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szakaszolásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Szakítóképesség

Megszakítóképesség:

90 kA Icu 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

50 kA Icu 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

50 kA Icu 440 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

36 kA Icu 500 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

35 kA Icu 525 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

10 kA Icu 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

85 kA Icu 240 V AC 50/60 Hz esetén, UL 60947-4-1 szabvány szerint

50 kA Icu 480 V AC 50/60 Hz esetén, UL 60947-4-1 szabvány szerint

10 kA Icu 600 V AC 50/60 Hz esetén, UL 60947-4-1 szabvány szerint

Megszakítóképesség kódja: N 50 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 4.2

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciói: LSoIR

Védelmi típusok:

L: túlterhelés védelem (hosszú késleltetésű)

So: rövidzárlat védelem rögzített késleltetéssel (rövid késleltetésű)

I: pillanatnyi rövidzárlat védelem

R: földzárlat védelem

Műszaki jellemzők

Vezérlés típusa: Billenő

Megszakító szerelési módja: Fix

Szigetelési feszültség: 500 V AC 50/60 Hz

Névleges impulzusállóság: 8 kV

Mechanikai élettartam: 50000 kapcsolási ciklus

Elektromos élettartam:

50000 ciklus 440 V In/2 esetén

30000 ciklus 440 V In esetén

20000 ciklus 690 V In/2 esetén

10000 ciklus 690 V In esetén

Teljesítményveszteség pólusonként:

5,8 W N

5,8 W L1 és L3

4,9 W L2

Szerelési jellemzők

Rögzítés: Hátlap

Szerelési helyzet: Vízszintes és függőleges, Hátlapra fekvő

Felső csatlakozás: Elölről

Alsó csatlakozás: Elölről

Csatlakozási távolság: 35 mm

Védelmi beállítások

Kioldóegység névleges áram: 100 A 40 °C-on

Hosszú késleltetésű kioldás beállítási típusa: Ir (termikus védelem) állítható 9 fokozatban

Hosszú késleltetésű védelem kioldási tartománya: 40...100 A

Hosszú késleltetésű védelem késleltetésének beállítása: Rögzített

Hosszú késleltetésű védelem késleltetési tartománya:

400 s 1,5 x Ir esetén

16 s 6 x Ir esetén

11 s 7,2 x Ir esetén

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű védelem kioldási beállítási típusa: Isd állítható

Rövid késleltetésű védelem kioldási tartománya: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetésének beállítása: Rögzített

Pillanatnyi védelem kioldási beállítási típusa: Ii rögzített

Pillanatnyi védelem kioldási tartománya: 1500 A

Földzárlat védelem

Földzárlat védelem: Integrált

Földzárlat védelem osztálya: A osztály

Földzárlat-érzékenység beállítási típusa: IΔn állítható

Földzárlat-érzékenység beállítási tartománya:

30 mA

100 mA

300 mA

500 mA

1 A

3 A

5 A

Működési mód: KI az IΔn forgókapcsolóval

Földzárlat-védelem késleltetés beállítási típusa: Δt állítható

Földzárlat-védelem késleltetés beállítási tartománya:

0 ms

60 ms

150 ms

500 ms

1 s

Egyéb jellemzők

Zóna szelektív reteszelés: Nélkül

Slotok száma: 5 slot

Helyi jelzések:

Villogó LED (zöld) a működésre kész állapotra

LED 105 % Ir (piros) túlterhelésre

LED 90 % Ir (narancs) túlterhelésre

Méretek

Szélesség (W): 105 mm

Magasság (H): 161 mm

Mélység (D): 86 mm

Környezeti paraméterek

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: IV

Áramütés elleni védelmi osztály: II. osztály az előlapon

Szennyezési fok: 3 az IEC 60664-1 szerint

IP védettségi szint: IP40 az IEC 60529 szerint

IK ütésállóság: IK07 az IEC 62262 szerint

Üzemi környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemeltetési magasság:

0...2000 m teljesítménycsökkentés nélkül

2000 m...5000 m teljesítménycsökkentéssel

Termék adatok

Szélesség méret

115 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481993533

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

440 - 440 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,23 kg/db

Cikkszám

3606481993533
