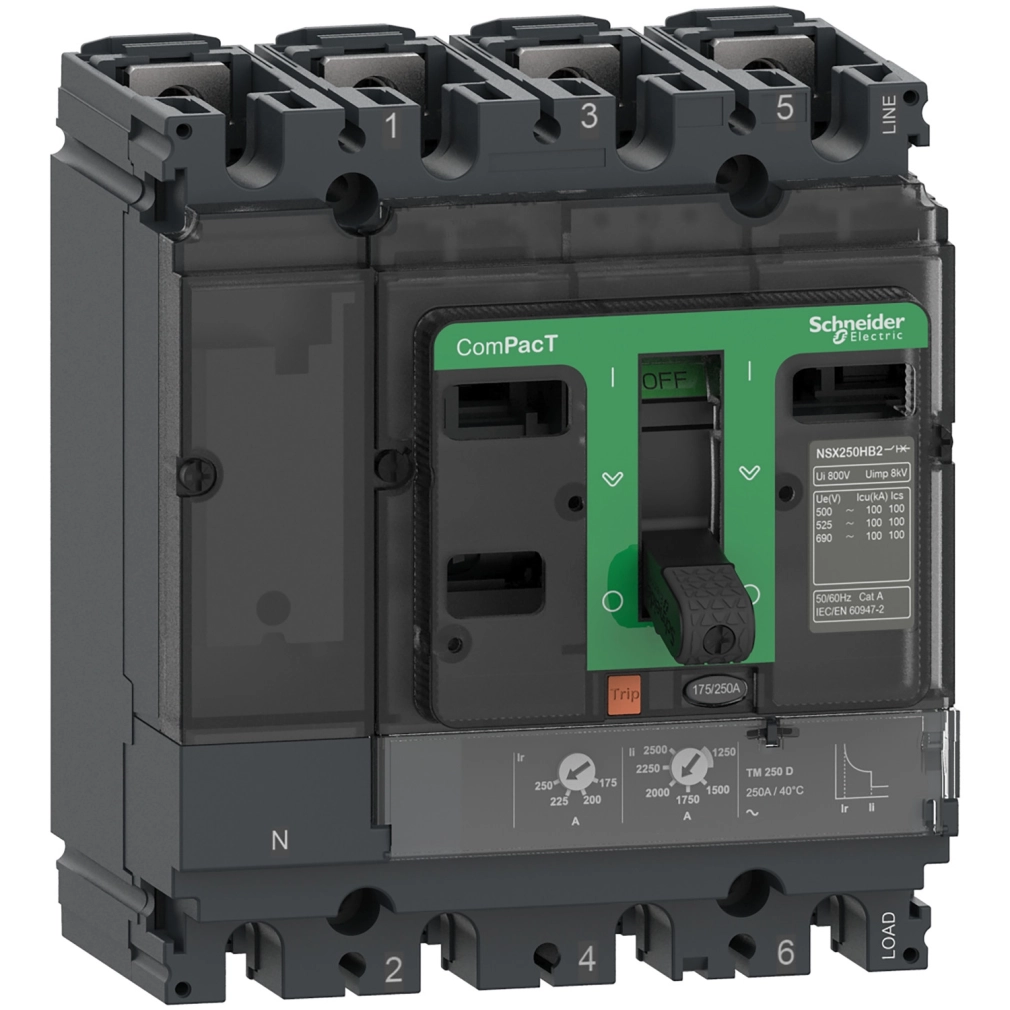

A Schneider Electric ComPacT NSX termékcsalád C10H4TM063 cikkszámú kompakt megszakítója megbízható védelmet nyújt villamos elosztórendszerek számára. Ez a 4 pólusú NSX100H típusú megszakító különösen nagy megszakítóképességgel rendelkezik, amely 415 V AC feszültségen eléri a 70 kA-t, így ideális választás olyan alkalmazásokhoz, ahol fokozott védelmi követelmények merülnek fel.
A megszakító 4D konfigurációban készül, ami azt jelenti, hogy mind a négy pólus - beleértve a bal oldalon elhelyezkedő nullavezetőt is - teljes védelemmel rendelkezik. A termék névleges árama 63 A (40 °C-on), és széles üzemi feszültségtartományban használható, egészen 690 V AC-ig (50/60 Hz). Az NSX100H megszakító megfelel az EN/IEC 60947-2 szabvány előírásainak és alkalmas leválasztásra, ami azt jelenti, hogy a berendezés karbantartásakor biztonságosan leválasztható az áramkör.
A C10H4TM063 termék TM-D típusú hőmágneses kioldóegységgel rendelkezik, amely kettős védelmi funkciót biztosít: túlterhelés elleni termikus védelmet (L) és rövidzárlat elleni mágneses védelmet (I). A túlterhelésvédelem beállítási tartománya a névleges áram 0,7-1-szerese között állítható, míg a rövidzárlat elleni védelem fix 500 A-es értékre van beállítva. A termikus kioldási késleltetés szintén fix értékű, 1,5-szeres névleges áramnál 120-400 s közötti, 6-szoros áram esetén pedig 15 s. A nullavezető védelmi beállítása 1xIr (4D konfiguráció). Ez a védelmi struktúra ideális elosztóhálózatok és kritikus berendezések számára, ahol a precíz áramkörvédelem elengedhetetlen.
A megszakítót rendkívüli tartósság jellemzi, mechanikai élettartama 50000 kapcsolási ciklus. Elektromos élettartama szintén kiemelkedő: 440 V-on névleges áram felénél 50000 ciklus, névleges áramnál 30000 ciklus; 690 V-on névleges áram felénél 20000, névleges áramnál pedig 10000 ciklus. Ez hosszú távú, megbízható működést garantál ipari és kereskedelmi környezetben egyaránt. A megszakító pólusonkénti teljesítménydisszipációja 8,61 W.
A C10H4TM063 megszakító szerelhetősége rugalmas, hátlapra rögzíthető, és mind vízszintes, mind függőleges pozícióban üzemeltethető. Elülső csatlakozással rendelkezik mind a felső, mind az alsó oldalon, csatlakozási távolsága 35 mm. Méretei kompaktak: szélessége 140 mm, magassága 161 mm, mélysége 86 mm. A megszakító a magas szintű védettség érdekében IP40 védettségi fokozattal (IEC 60529 szerint) és IK07 ütésállósággal (IEC 62262 szerint) rendelkezik, így megfelelő védelmet nyújt a por és mechanikai behatások ellen. Működési hőmérséklet-tartománya széles, -25 °C-tól +70 °C-ig terjed, míg tárolási hőmérséklete -50 °C és +85 °C között lehet, ami szélsőséges környezeti feltételek mellett is lehetővé teszi a használatát.
Schneider Electric ComPacT NSX (2021) - C10H4TM063 - Megszakító NSX100H, 70 kA 415 VAC, TMD kioldóegység 63 A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100H
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Nullvezető pozíciója: Bal
Elektromos jellemzők
Névleges áram [In]: 63 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Alkalmasság leválasztásra: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség kódja: H 70 kA 415 V AC
Megszakítóképesség:
100 kA Icu 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz esetén, IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz esetén, IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz esetén, UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz esetén, UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz esetén, UL 60947-4-1 szerint
Kioldóegység adatai
Kioldóegység neve: TM-D
Kioldóegység technológiája: Hőmágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Kapcsoló
Megszakító szerelési módja: Fix
Kioldóegység névleges értéke: 63 A 40 °C-on
Túlterhelés elleni védelem beállítási tartománya [Ir]: 0,7...1 x In
Késleltetett kioldás: Fix, 1,5 x In esetén 120...400 s, 6 x Ir esetén 15 s
Nullvezető védelmi beállítása: 1 x Ir (4D)
Pillanatnyi védelmi beállítás [Ii]: Fix, 500 A
Fizikai jellemzők
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam:
50000 ciklus 440 V In/2 esetén
30000 ciklus 440 V In esetén
20000 ciklus 690 V In/2 esetén
10000 ciklus 690 V In esetén
Teljesítménydisszipáció pólusonként: 8,61 W
Szerelési támogatás: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátán fekvő
Csatlakozás felül: Elülső
Csatlakozás alul: Elülső
Csatlakozási távolság: 35 mm
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m leértékelés nélkül, 2000...5000 m leértékeléssel
