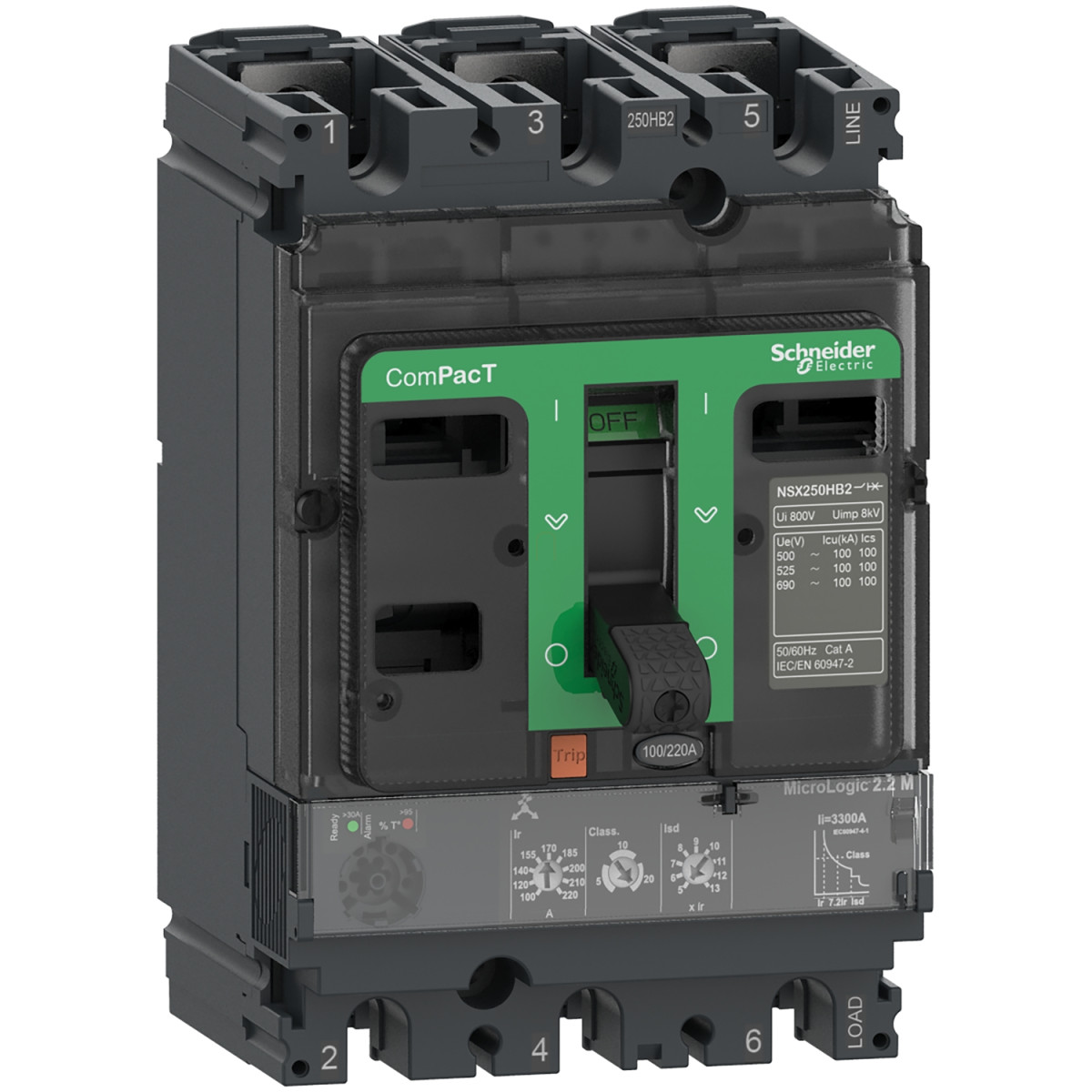

A Schneider Electric ComPacT NSX100H egy professzionális motorvédelmi megszakító, amely kifejezetten ipari alkalmazásokhoz, motorok védelmére lett kifejlesztve. A C10H32M100 típusszámú készülék 3 pólusú kialakítással rendelkezik, és MicroLogic 2.2M elektronikus kioldóegységgel van felszerelve, amely 100A névleges áramerősséget biztosít 65°C környezeti hőmérsékleten.
A ComPacT NSX sorozat ezen tagja kivételes szakítóképességgel büszkélkedhet: 70 kA 380/415 V AC feszültségen (50/60 Hz), ami az IEC 60947-2 szabványnak megfelelően lett tesztelve. A megszakító további figyelemre méltó szakítóképességet kínál különböző feszültségszinteken: 100 kA 220/240 V AC-nél, 65 kA 440 V AC-nél, 50 kA 500 V AC-nél, 35 kA 525 V AC-nél, és 10 kA 660/690 V AC feszültségnél. Az UL 60947-4-1 szabvány szerint is kiváló értékekkel rendelkezik: 85 kA 240 V AC-nél, 65 kA 480 V AC-nél és 10 kA 600 V AC feszültségen. Mindezek az értékek kiváló védelmet biztosítanak a zárlati áramokkal szemben, így a megszakító ideális választás kritikus ipari környezetben is.
A MicroLogic 2.2M elektronikus kioldóegység komplex védelmi funkciókat kínál, többek között túlterhelés elleni védelmet (L), késleltetett rövidzárlat elleni védelmet (So), és pillanatnyi rövidzárlat elleni védelmet (I). Kiemelkedő tulajdonsága a fázisvédelem, amely a motor aszimmetrikus terhelésekor nyújt védelmet. A kioldóegység hosszú idejű védelmi beállítási tartománya (Ir) 50-100A között állítható, 9 különböző beállítási lehetőséggel. A rövidzárlat elleni védelem (Isd) 5-13-szoros Ir értékre állítható be, szintén 9 különböző beállítási fokozatban. A pillanatnyi rövidzárlat elleni védelem (Ii) értéke fixált 1500A-re. A megszakító különleges tulajdonsága a 20 perces termikus memória, amely a kioldás előtti és utáni állapotokat is megőrzi, ezzel is növelve a védelem megbízhatóságát.
A ComPacT NSX100H 690V AC üzemi feszültségig használható, szigetelési feszültség értéke 800V AC, míg a lökőfeszültség állósága 8 kV. Az eszköz alkalmas szigetelésre, az EN/IEC 60947-2 szabványnak megfelelően. Mechanikai élettartama 50000 kapcsolási ciklus, elektromos élettartama pedig terheléstől függően 10000-50000 ciklus között változik. Pólus-teljesítményvesztesége mindössze 4,7W, ami energiahatékony működést biztosít.
A megszakító rögzítése hátlapra történik, és mind vízszintes, mind függőleges helyzetben szerelhető. Csatlakozási pontjai elöl találhatók, mind felül, mind alul, a csatlakozási távolság 35 mm. Helyi jelzést biztosít villogó LED (zöld) formájában, amikor üzemkész állapotban van, valamint piros LED jelzi, ha a hőmérséklet meghaladja a beállított értéket (95% Ith). Méretei: szélesség 105 mm, magasság 161 mm, mélység 86 mm, nettó súlya 2,05 kg. A készülék megfelel számos környezetvédelmi előírásnak: IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szabványnak megfelelően. Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -50°C és +85°C között. Relatív páratartalom 0-95% között, és magassága 2000 méterig teljesítménycsökkenés nélkül használható, 2000-5000 méter között pedig teljesítménycsökkentéssel.
Schneider Electric ComPacT NSX (2021) - C10H32M100 - Megszakító NSX100H, 70 kA 415 VAC, MicroLogic 2.2 M kioldóegység 100 A, 3P3d műszaki adatok
Fő jellemzők
Gyártmánycsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100H
Termék vagy komponens típus: Megszakító
Alkalmazás: Motorvédelem
Pólusok: 3P
Védett pólusok: 3D
Névleges áram: 100 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
Szakítóképesség: 100 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
Szakítóképesség kód: H 70 kA 415 V AC
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 2.2 M
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Vezérlési mód: Kapcsolókar
Megszakító rögzítési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi szakítóképesség: Megegyezik a szakítóképesség értékeivel
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus 440 V In/2 esetén
30000 ciklus 440 V In esetén
20000 ciklus 690 V In/2 esetén
10000 ciklus 690 V In esetén
Teljesítményveszteség pólusonként: 4.7 W
Rögzítési felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Hátoldalon fekve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 35 mm
Védelmi funkciók
Védelem típusai: L: túlterhelés elleni védelem (hosszú idejű)
So: rövidzárlat elleni védelem késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges érték: 100 A 65 °C-on
Motor kioldási osztály: 10, 20, 5
Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság
Hosszú idejű kioldási beállítás típus: Ir (termikus védelem), 9 állítható beállítás
Hosszú idejű védelem beállítási tartomány: 50...100 A
Hosszú idejű védelem késleltetési típus: Fix
Rövid idejű védelem beállítási típus: Isd, 9 állítható beállítás
Rövid idejű védelem beállítási tartomány: 5...13 x Ir
Rövid idejű védelem késleltetési típus: Fix
Pillanatnyi védelem beállítási típus: Ii, Fix
Pillanatnyi védelem beállítási tartomány: 1500 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Jelzések és csatlakozók
Helyi jelzés: Villogó LED (zöld) az üzemkész állapotra
LED 95% Ith (piros) a túlmelegedésre
Méretek és környezeti adatok
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Nettó tömeg: 2.05 kg
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Áramütés elleni védelem: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettség: IP40 az IEC 60529 szerint
IK védettség: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
2000...5000 m teljesítménycsökkentéssel
