A Schneider Electric ComPacT NSX100H megszakító egy rendkívül megbízható védelmi eszköz, amely kifejezetten motorvédelmi alkalmazásokra lett kifejlesztve. Ez a C10H32M050 cikkszámú 3 pólusú, 3D védett pólusú kivitel 50 A névleges áramerősséggel rendelkezik, amely 65 °C-on is biztosítja a megfelelő működést. A készülék kiemelkedő megszakítóképességgel bír, 415 VAC feszültségen akár 70 kA zárlati áramot is képes biztonságosan megszakítani az IEC 60947-2 szabványnak megfelelően.
A ComPacT NSX100H megszakító szíve a MicroLogic 2.2 M elektronikus kioldóegység, amely intelligens védelmi funkciókat kínál. A készülék LSoI védelmi funkciói komplex védelmet nyújtanak: L - túlterhelés elleni hosszú késleltetésű védelem, So - rövid idejű zárlatvédelem rögzített késleltetéssel, és I - pillanatnyi zárlatvédelem. Az Ir túlterhelési áramerősség 25-50 A között 9 különböző beállítással szabályozható, míg az Isd rövid idejű kioldási áram 5-13-szorosa lehet az Ir értékének, szintén 9 beállítási lehetőséggel. A pillanatnyi kioldás (Ii) értéke rögzített 750 A. A készülék speciális motorvédelmi funkciókkal is rendelkezik, beleértve a fáziskiesés elleni védelmet és a három különböző motorvédelmi osztályt (5, 10 és 20), amelyek között választhatunk az alkalmazásnak megfelelően.
A ComPacT NSX100H megszakító rendkívül sokoldalú eszköz, amely 690 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, és kategória A felhasználási kategóriába tartozik. Szigetelési szilárdsága kiemelkedő, 800 V AC névleges szigetelési feszültséggel és 8 kV lökőfeszültség-állósággal. A megszakító alkalmas leválasztásra is, megfelelve az EN/IEC 60947-2 szabvány követelményeinek. Működtetése billenőkarral történik, rögzített kivitelű, frontoldali csatlakozással mind az alsó, mind a felső oldalon, 35 mm-es csatlakozási távolsággal.
A készülék mechanikai és elektromos élettartama egyaránt kiemelkedő: 50 000 mechanikai ciklus, valamint terheléstől függően 10 000 - 50 000 elektromos kapcsolási ciklus. Teljesítményvesztesége pólusonként mindössze 4,7 W. A megszakító kompakt méretekkel rendelkezik (szélesség: 105 mm, magasság: 161 mm, mélység: 86 mm), tömege 2,05 kg. A helyi állapotjelzést a készenlétjelző villogó zöld LED és a túlmelegedést jelző piros LED biztosítja. A megszakító szélsőséges környezeti feltételek között is megbízhatóan működik, -25...70 °C üzemi hőmérséklettartományban, és akár 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül használható. Védelmi szintje IP40 az IEC 60529 szerint, ütésállósági besorolása pedig IK07 az IEC 62262 szerint.

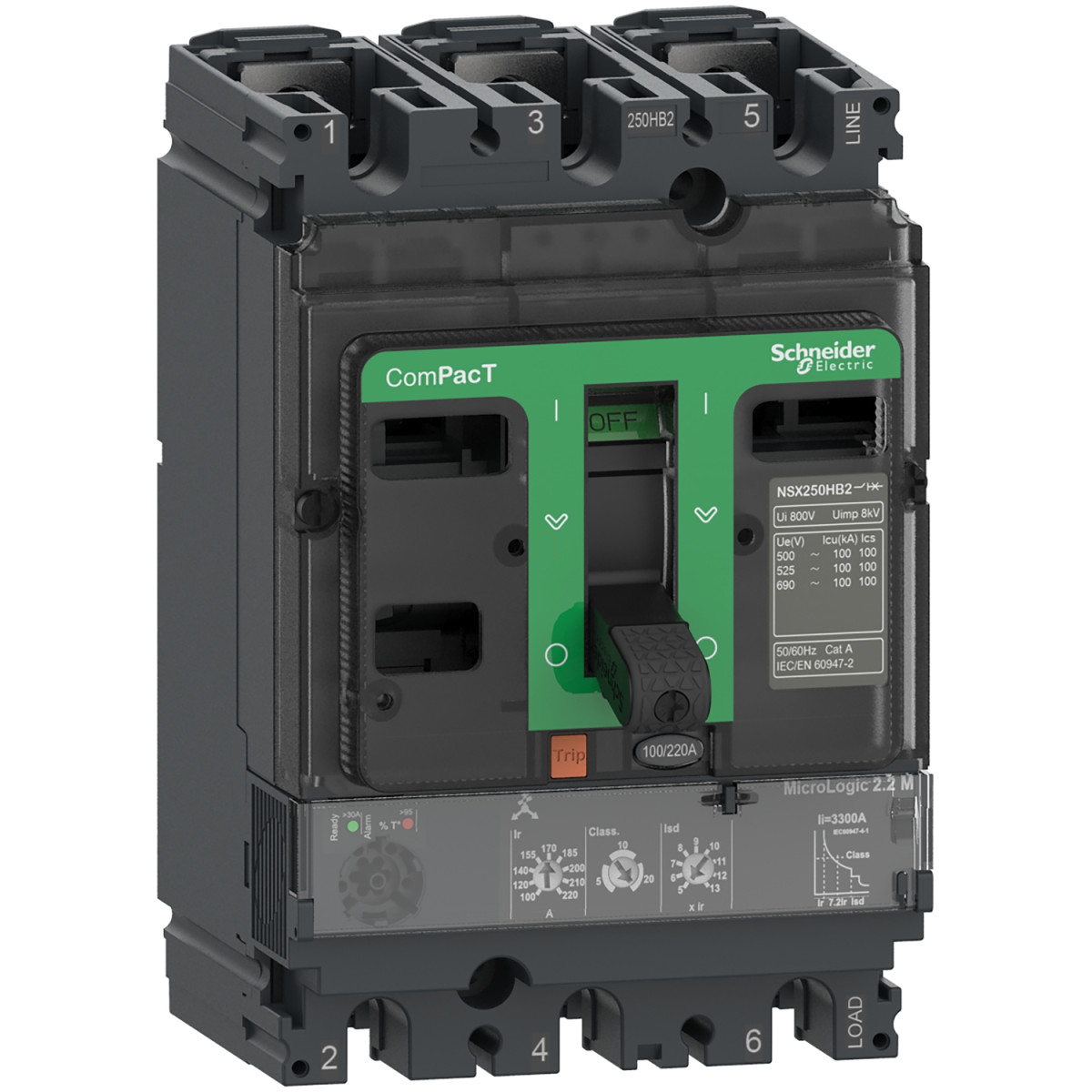

Schneider Electric ComPacT NSX (2021) - C10H32M050 - Megszakító NSX100H, 70 kA 415 VAC, MicroLogic 2.2 M kioldóegység 50 A, 3P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX100H
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Motorvédelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 50 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség kódja: H 70 kA 415 V AC
Megszakítóképesség IEC szerint:
100 kA Icu 220/240 V AC 50/60 Hz
70 kA Icu 380/415 V AC 50/60 Hz
65 kA Icu 440 V AC 50/60 Hz
50 kA Icu 500 V AC 50/60 Hz
35 kA Icu 525 V AC 50/60 Hz
10 kA Icu 660/690 V AC 50/60 Hz
Megszakítóképesség UL szerint:
85 kA Icu 240 V AC 50/60 Hz
65 kA Icu 480 V AC 50/60 Hz
10 kA Icu 600 V AC 50/60 Hz
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 2.2 M
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Védelmi típus:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid idejű zárlatvédelem rögzített késleltetéssel
I: pillanatnyi zárlatvédelem
Kioldóegység névleges árama: 50 A 65 °C-on
Motor kioldási osztály: 20, 10, 5
Kiegészítő motorvédelem: Fáziskiesés
Beállítási tartományok
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 25...50 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Rögzített
Rövid késleltetésű védelem kioldási beállítási típusa Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartománya [Isd]: 5...13 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Rögzített
Pillanatnyi védelem kioldási beállítási típusa Ii: Rögzített
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 750 A
Mechanikai jellemzők
Működtetés típusa: Billenőkar
Megszakító szerelési módja: Rögzített
Szerelési támasz: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátra fektetve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 35 mm
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz, LED 95% Ith (piros) túlmelegedés jelzéshez
Fizikai jellemzők
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2.05 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
