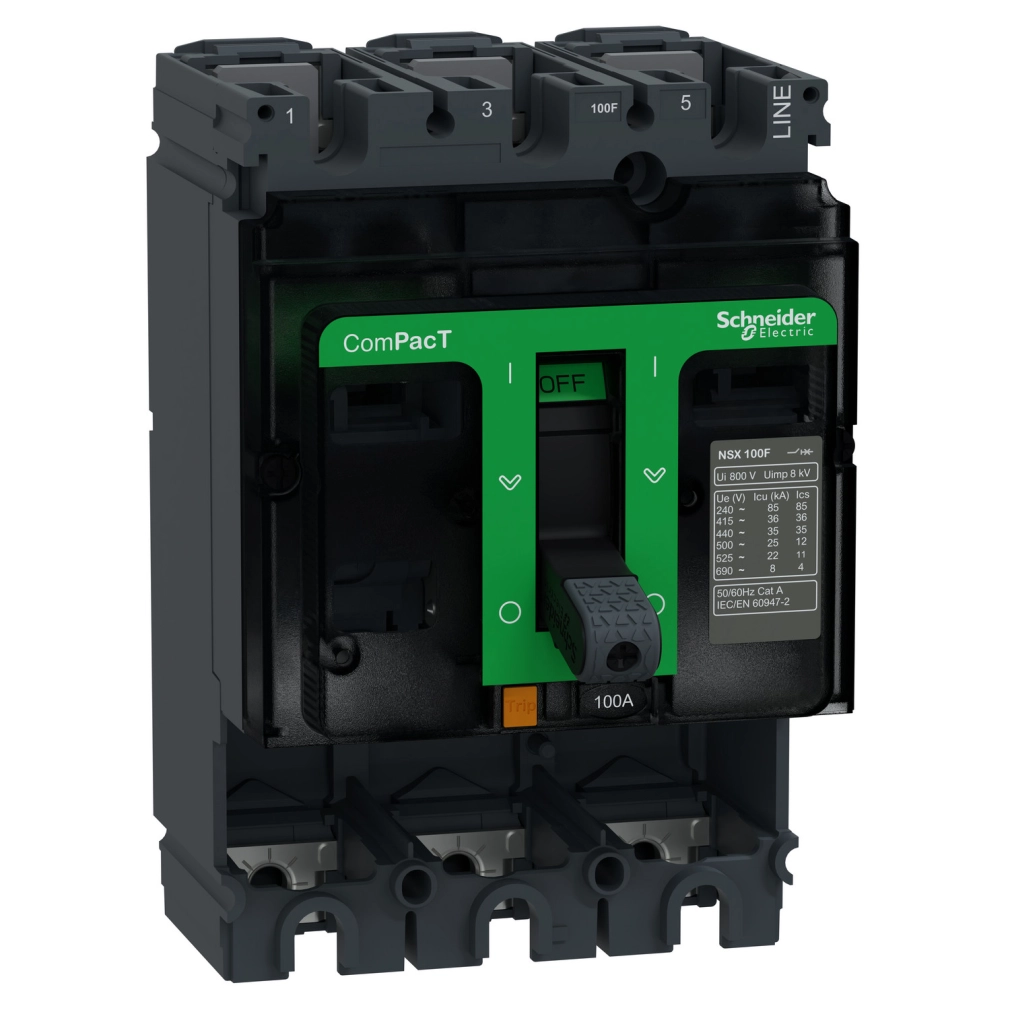

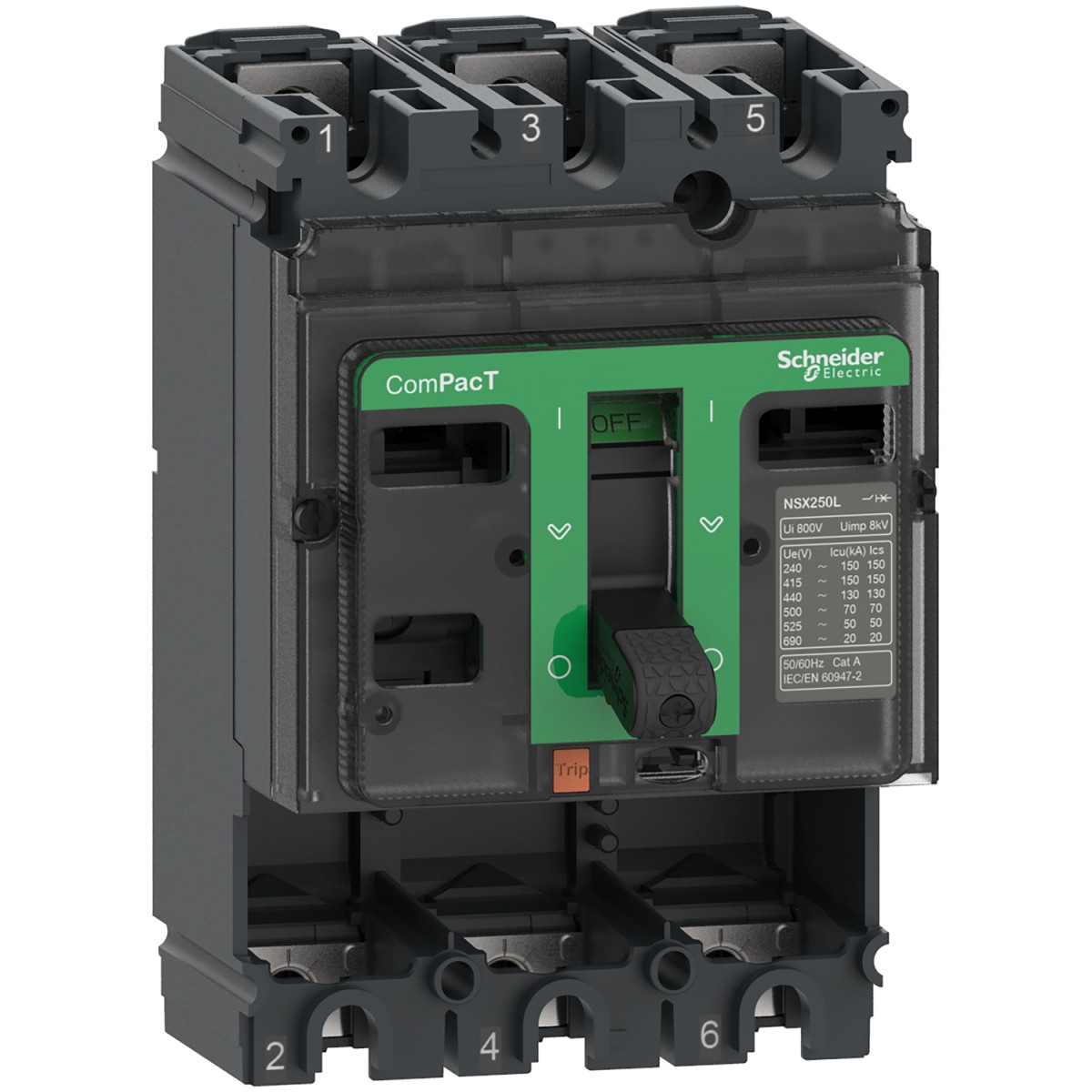

A Schneider Electric ComPacT NSX100F megszakító alapkeret egy professzionális, ipari minőségű villamos védelmi eszköz, amely hatékony megoldást kínál elosztási alkalmazásokban. Ez a C10F3 jelölésű termék a ComPacT NSX termékcsalád része, amely széles körben elismert megbízhatóságáról és sokoldalúságáról az elektromos rendszerek védelme terén.
A NSX100F típusú megszakító alapkeret 3 pólusú kialakítással rendelkezik, névleges keretárama 100 A (40°C-on), és kiemelkedő, 36 kA megszakítóképességgel bír 380/415 V AC feszültségen 50/60 Hz frekvencián. Fontos megjegyezni, hogy ez az alapkeret kioldóegység nélkül kerül forgalmazásra, így a védelmi funkciók teljeskörű kihasználásához külön megrendelhető kioldóegységgel kell kiegészíteni. Az alapkeret kompatibilis bármely típusú kioldóegységgel, beleértve az integrált teljesítménymérő funkcióval rendelkező fejlett kioldóegységeket is (I, U, P, E, THD, CosPhi).
A ComPacT NSX100F megszakító kiváló elektromos paraméterekkel rendelkezik: névleges üzemi feszültsége 690 V AC 50/60 Hz (IEC 60947-2 szerint), névleges szigetelési feszültsége 800 V AC 50/60 Hz, lökőfeszültség-állósága pedig 8 kV. A megszakítóképessége különböző feszültségszinteken változik: 220/240 V AC-n 85 kA, 380/415 V AC-n 36 kA, 440 V AC-n 35 kA, 500 V AC-n 25 kA, 525 V AC-n 22 kA, míg 660/690 V AC-n 8 kA értéket biztosít. A névleges üzemi megszakítóképessége (Ics) szintén kiemelkedő, például 380/415 V AC-n eléri a 36 kA-t. Mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően 10000-50000 ciklus között változik. A C10F3 kód jelzi a termék műszaki besorolását: F jelenti a megszakítóképességi osztályt (36 kA 415 V AC-n).
A megszakító alapkeret fizikai jellemzői is figyelemre méltóak: szélessége 105 mm, magassága 161 mm, mélysége 86 mm. Szerelése fixre tervezett, hátlapra rögzíthető. A csatlakozások elöl helyezkednek el, mind a felső, mind az alsó oldalon, 35 mm-es csatlakozási osztással. A termék védettsége IP40 (IEC 60529 szerint) és IK07 ütésállóságú (IEC 62262 szerint). Kategória II érintésvédelmi osztállyal rendelkezik az előlapon, és 3-as szennyezettségi fokra tervezték (IEC 60664-1 szerint). Működési hőmérséklet-tartománya széles: -25°C és +70°C között használható, míg tárolási hőmérséklet-tartománya -50°C és +85°C között van.
Schneider Electric ComPacT NSX (2021) - C10F3 - Megszakító alapkeret, NSX100F, 36 kA 415 VAC 50/60 Hz, 100 A, kioldóegység nélkül, 3P műszaki adatok
Alap jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100F
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Villamos paraméterek
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 10 kA 600 V AC 50/60 Hz az UL 508 szerint
25 kA 480 V AC 50/60 Hz az UL 508 szerint
85 kA 240 V AC 50/60 Hz az UL 508 szerint
22 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
8 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképességi kód: F 36 kA 415 V AC
Vezérlés és szerelés
Vezérlés típusa: Kapcsolókar
Szerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]: 11 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
4 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
12.5 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 50000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 10000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
20000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
30000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
50000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Mechanikai jellemzők
Szerelési támasz: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 35 mm
Védelmi típus: Védelem nélkül
Szélesség (W): 105 mm
Magasság (H): 161 mm
Mélység (D): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi szint: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
