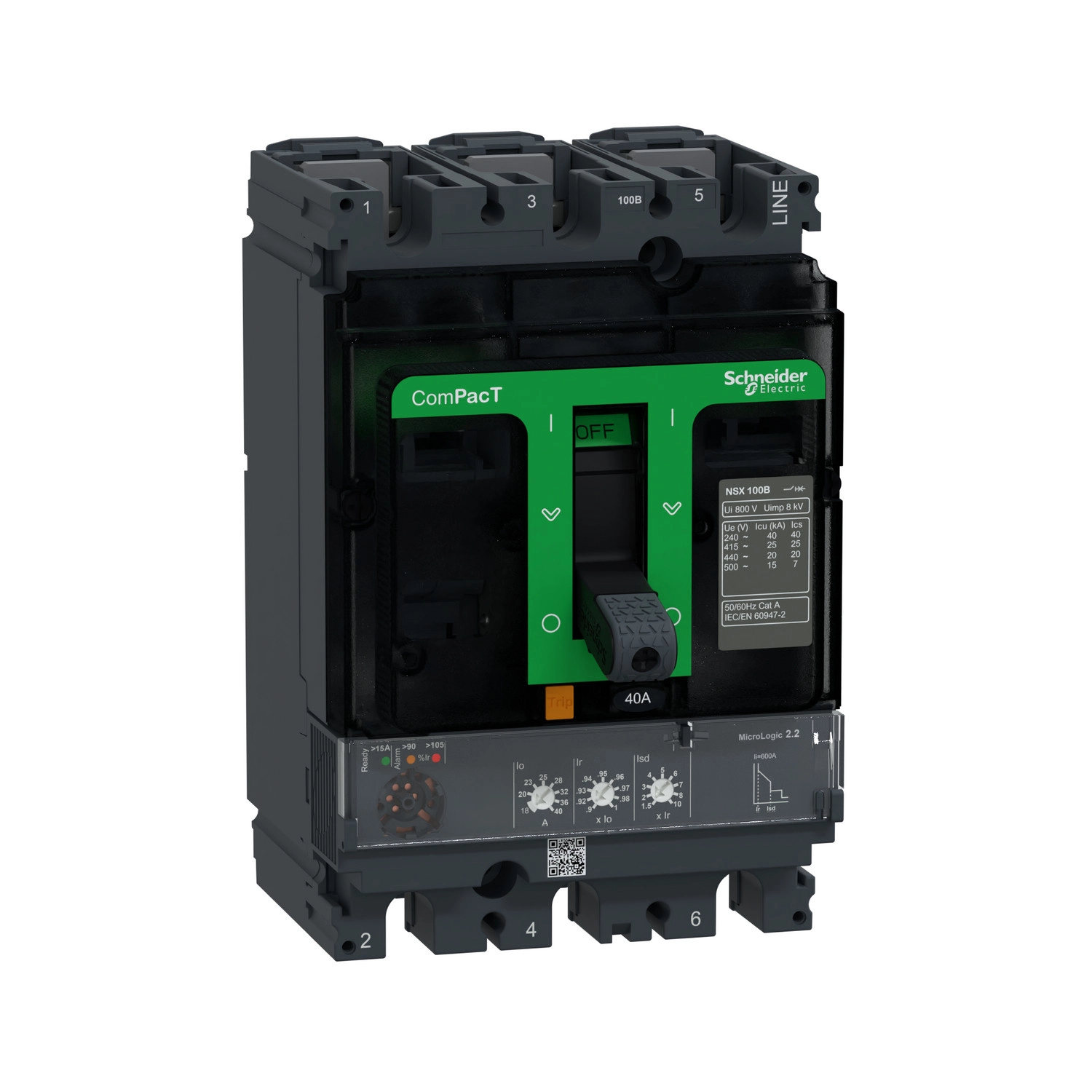

A Schneider Electric ComPacT NSX termékvonalból származó C10B32D040 típusú megszakító egy rendkívül megbízható és sokoldalú áramköri védelmi megoldás, amely elsősorban elosztóhálózatokban alkalmazható. Ez a NSX100B típusú megszakító 3 pólusú kialakítású (3P), 3 védett pólussal (3D), és 40 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten.
A ComPacT NSX100B megszakító kiemelkedő műszaki jellemzőkkel büszkélkedhet. Szakítóképessége 25 kA 415 V AC feszültségen, ami megfelel a B kóddal jelzett kategóriának. Ez a paraméter különösen fontos, mivel megmutatja, hogy a megszakító milyen maximális zárlati áramot képes biztonságosan megszakítani. Ezen felül a megszakító 690 V AC névleges üzemi feszültséggel és 800 V AC szigetelési feszültséggel rendelkezik, ami széles felhasználási területet tesz lehetővé. A készülék 50/60 Hz hálózati frekvencián működik, így világszerte alkalmazható a különböző villamosenergia-hálózatokban.
A C10B32D040 megszakító lelke a MicroLogic 2.2 elektronikus kioldóegység, amely fejlett védelmi funkciókkal rendelkezik: túlterhelés elleni hosszú késleltetésű védelem (L), rövid késleltetésű rövidzárlat elleni védelem (So) és pillanatnyi rövidzárlat elleni védelem (I) - együttesen LSoI védelmi funkciókat biztosít. Ez a kioldóegység lehetővé teszi a hosszú idejű kioldás beállítását 9 különböző értékre, 18-40 A tartományban. A rövid idejű védelem szintén 9 különböző értékre állítható, 1,5-10 x Ir tartományban, míg a pillanatnyi védelem fix értéke 600 A. A készülék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami növeli a védelem hatékonyságát. A LED-es jelzőrendszer (zöld villogó LED az üzemkészség jelzésére, piros LED a 105% Ir túlterhelés jelzésére, narancssárga LED a 90% Ir túlterhelés jelzésére) könnyen leolvashatóvá teszi a megszakító állapotát.
A megszakító mechanikai és elektromos tartóssága kiemelkedő: 50 000 mechanikus működési ciklus és változó értékű elektromos tartósság a különböző terhelési szinteken (50 000 ciklus 440 V In/2 terhelésnél, 30 000 ciklus 440 V In terhelésnél, 20 000 ciklus 690 V In/2 terhelésnél, 10 000 ciklus 690 V In terhelésnél). A készülék szerelési lehetőségei rugalmasak, hátsó szerelőlapra rögzíthető, vízszintes és függőleges pozícióban egyaránt felszerelhető. A csatlakozók elöl találhatók mind a felső, mind az alsó oldalon, 35 mm-es csatlakozási távolsággal. A megszakító fizikai méretei: 105 mm szélesség, 161 mm magasság, 86 mm mélység. A készülék megfelel az EN/IEC 60947-2 szabványnak, III túlfeszültségi kategóriába tartozik, az előlapon II-es érintésvédelmi osztályú, IP40 védettségi fokozattal és IK07 ütésállósággal rendelkezik az IEC vonatkozó szabványai szerint. Széles üzemi hőmérséklet-tartománya (-25...70 °C) és tárolási hőmérséklet-tartománya (-50...85 °C) különböző környezeti feltételek melletti alkalmazhatóságot biztosít.
ComPacT NSX100B megszakító műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX100B
Termék vagy komponens típusa: Megszakító
Alkalmazási terület: Elosztás
Elektromos jellemzők
Pólusok száma: 3P
Védett pólusok: 3D
Névleges áramerősség: 40 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Szakítóképesség:
40 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)
25 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
20 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
15 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
Szakítóképesség kód: B 25 kA 415 V AC
Üzemi megszakítóképesség:
40 kA 220/240 V AC 50/60 Hz (IEC 60947-2)
25 kA 380/415 V AC 50/60 Hz (IEC 60947-2)
20 kA 440 V AC 50/60 Hz (IEC 60947-2)
7 kA 500 V AC 50/60 Hz (IEC 60947-2)
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Védelmi funkciók: LSoI
Védelmi típus:
L : túlterhelés védelem (hosszú idejű)
So : rövid idejű rövidzárlat védelem fix késleltetéssel
I : pillanatnyi rövidzárlat védelem
Kioldóegység névleges árama: 40 A 40 °C-on
Hosszú idejű kioldás beállítási típusa (termikus védelem): 9 beállítási érték
Hosszú idejű védelem beállítási tartománya: 18...40 A
Hosszú idejű védelem késleltetési beállítási típusa: Fix
Hosszú idejű késleltetés beállítási tartomány:
400 s 1,5 x Ir értéken
16 s 6 x Ir értéken
11 s 7,2 x Ir értéken
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű kioldás beállítási típusa: 9 beállítási érték
Rövid idejű védelem beállítási tartománya: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítási típusa: Fix
Pillanatnyi kioldás beállítási típusa: Fix
Pillanatnyi védelem beállítási tartománya: 600 A
Fizikai jellemzők
Vezérlés típusa: Billenőkar
Megszakító szerelési mód: Fix
Pólusonkénti teljesítményveszteség: 1,3 W
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, hátra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Nyíláshely: 5 db
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz, LED 105% Ir (piros) túlterheléshez, LED 90% Ir (narancssárga) túlterheléshez
Méretek (Sz x M x Mé): 105 mm x 161 mm x 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Érintésvédelmi osztály: II osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m csökkentés nélkül, 2000 m...5000 m csökkentéssel
