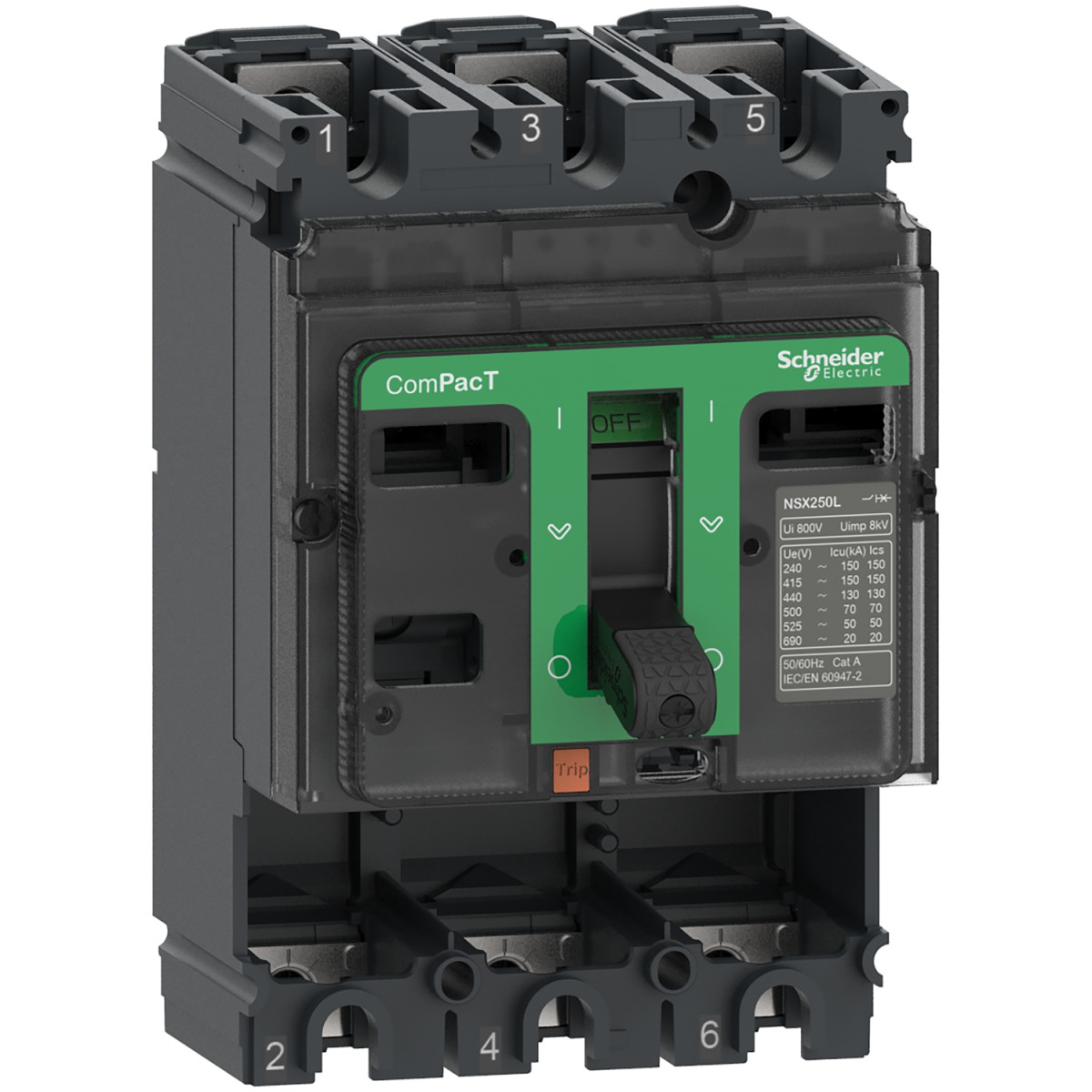

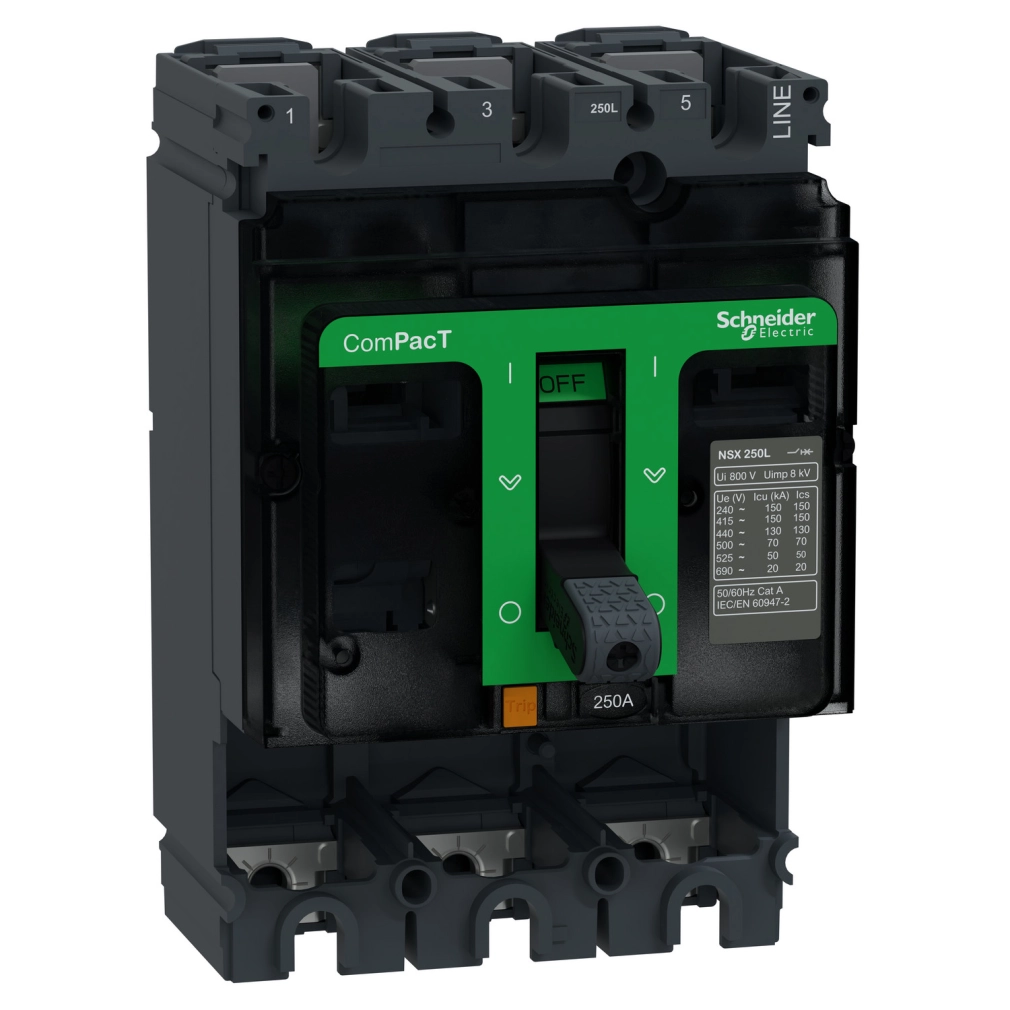

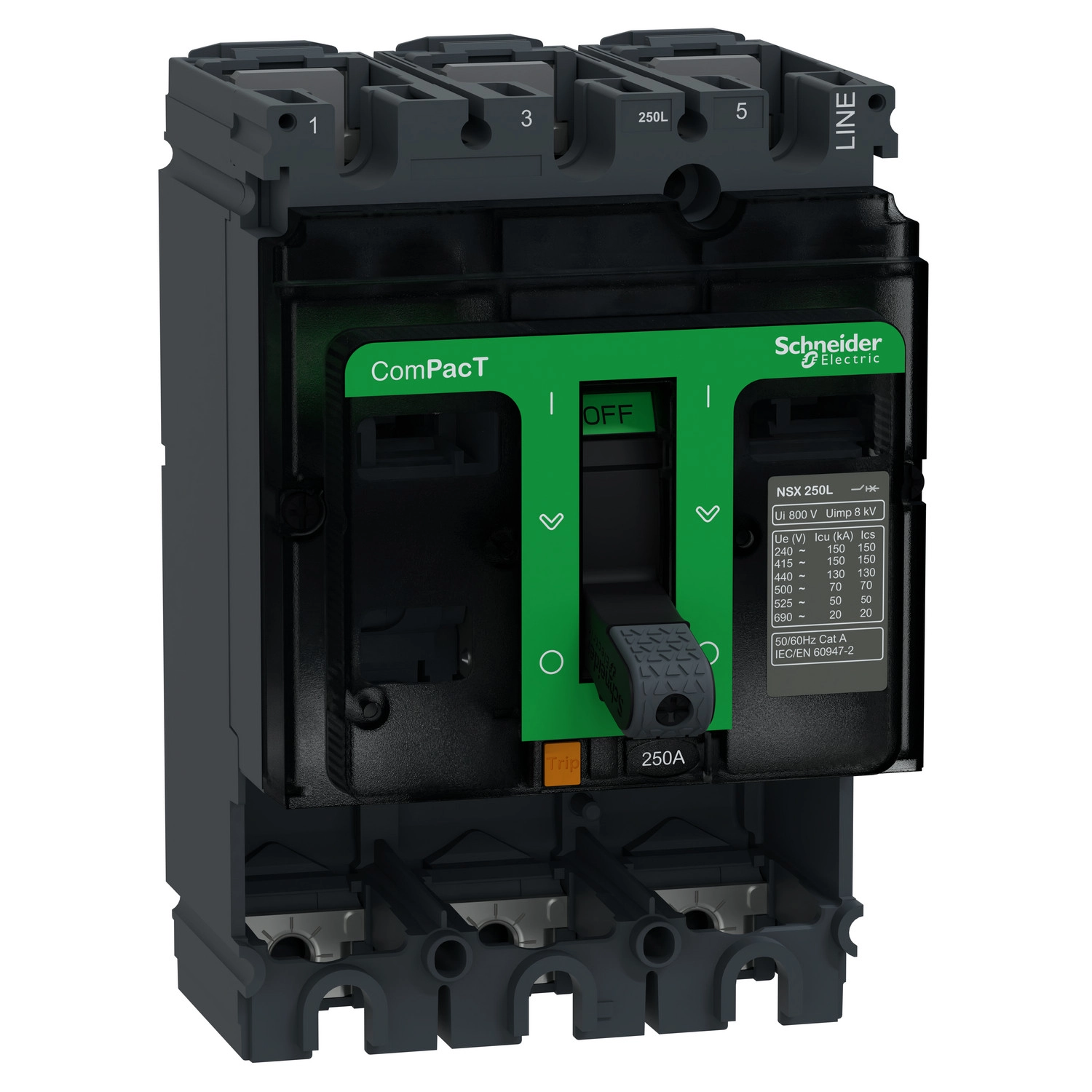

A Schneider Electric ComPacT NSX100B megszakító alapkeret egy nagy teljesítményű, 25 kA megszakítóképességgel rendelkező áramköri megszakító, amely kiválóan alkalmazható ipari és kereskedelmi elosztórendszerekben. Ez a C10B3 modell egy alap megszakító keret, amely kioldóegység nélkül kerül szállításra, így lehetőséged van a későbbiekben a számodra legmegfelelőbb kioldóegységet kiválasztani és külön megrendelni. Az eszköz 3 pólusú, 100 A névleges árammal, és kifejezetten elosztó alkalmazásokra tervezték.
A ComPacT NSX100B számos kiemelkedő műszaki paraméterrel rendelkezik. Névleges üzemi feszültsége 690 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően. A megszakítóképessége különböző feszültségszinteken változik: 15 kA Icu 500 V AC-nál, 20 kA Icu 440 V AC-nál, 25 kA Icu 380/415 V AC-nál, és impozáns 40 kA Icu 220/240 V AC-nál. A termék B típusú megszakítóképesség kóddal rendelkezik (B 25 kA 415 V AC). Vezérlése billenő kapcsolóval történik, és rögzített kivitelben szerelhető fel. A termék szigetelési feszültsége (Ui) 800 V AC 50/60 Hz, névleges impulzus-állószilárdsága (Uimp) pedig 8 kV az IEC 60947-2 szabvány szerint.
A ComPacT NSX100B kiemelkedő mechanikai és elektromos tartósságot kínál. Mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama változik a terhelés függvényében: 10000 ciklus 690 V AC 50/60 Hz In terhelésnél, 20000 ciklus 690 V AC 50/60 Hz In/2 terhelésnél, 30000 ciklus 440 V AC 50/60 Hz In terhelésnél, és 50000 ciklus 440 V AC 50/60 Hz In/2 terhelésnél. A szerelést hátlapra kell végezni, a csatlakozások mind a felső, mind az alsó oldalon elöl találhatók. A csatlakozási távolság 35 mm. Ez az alapkeret nem tartalmaz védelmet, méretei pedig a következők: szélesség 105 mm, magasság 161 mm, mélység 86 mm.
A ComPacT NSX100B megfelel a nemzetközi szabványoknak, beleértve az EN/IEC 60947-2 és UL 60947-4-1 előírásokat. A termék III. túlfeszültségi kategóriába tartozik, és az előlapi részén II. érintésvédelmi osztályú. Szennyezettségi foka 3 az IEC 60664-1 szerint. IP védettsége IP40 az IEC 60529 szerint, ütésállósága pedig IK07 az IEC 62262 alapján. Széles üzemi hőmérséklet-tartománnyal rendelkezik: -25...70 °C környezeti hőmérséklet mellett használható, tárolási hőmérséklete pedig -50...85 °C között lehet. A termék kiválóan alkalmazható olyan környezetben, ahol magas megbízhatóságra és tartósságra van szükség, különösen ipari létesítményekben, kereskedelmi épületekben és kritikus infrastruktúrákban.
Schneider Electric ComPacT NSX (2021) - C10B3 - Megszakító alapkeret, NSX100B, 25 kA 415 VAC 50/60 Hz, 100 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100B
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram: 100 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózati típus: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség:
15 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kód: B 25 kA 415 V AC
Vezérlés típusa: Billenőkapcsoló
Szerelési mód: Rögzített
Kiegészítő jellemzők
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus-állószilárdság: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség:
20 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
7,5 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 50000 ciklus az IEC 60947-2 szerint
Elektromos élettartam:
10000 ciklus 690 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
20000 ciklus 690 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
30000 ciklus 440 V AC 50/60 Hz In esetén az IEC 60947-2 szerint
50000 ciklus 440 V AC 50/60 Hz In/2 esetén az IEC 60947-2 szerint
Szerelési támogatás: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 35 mm
Védelem típusa: Védelem nélkül
Méretek
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
