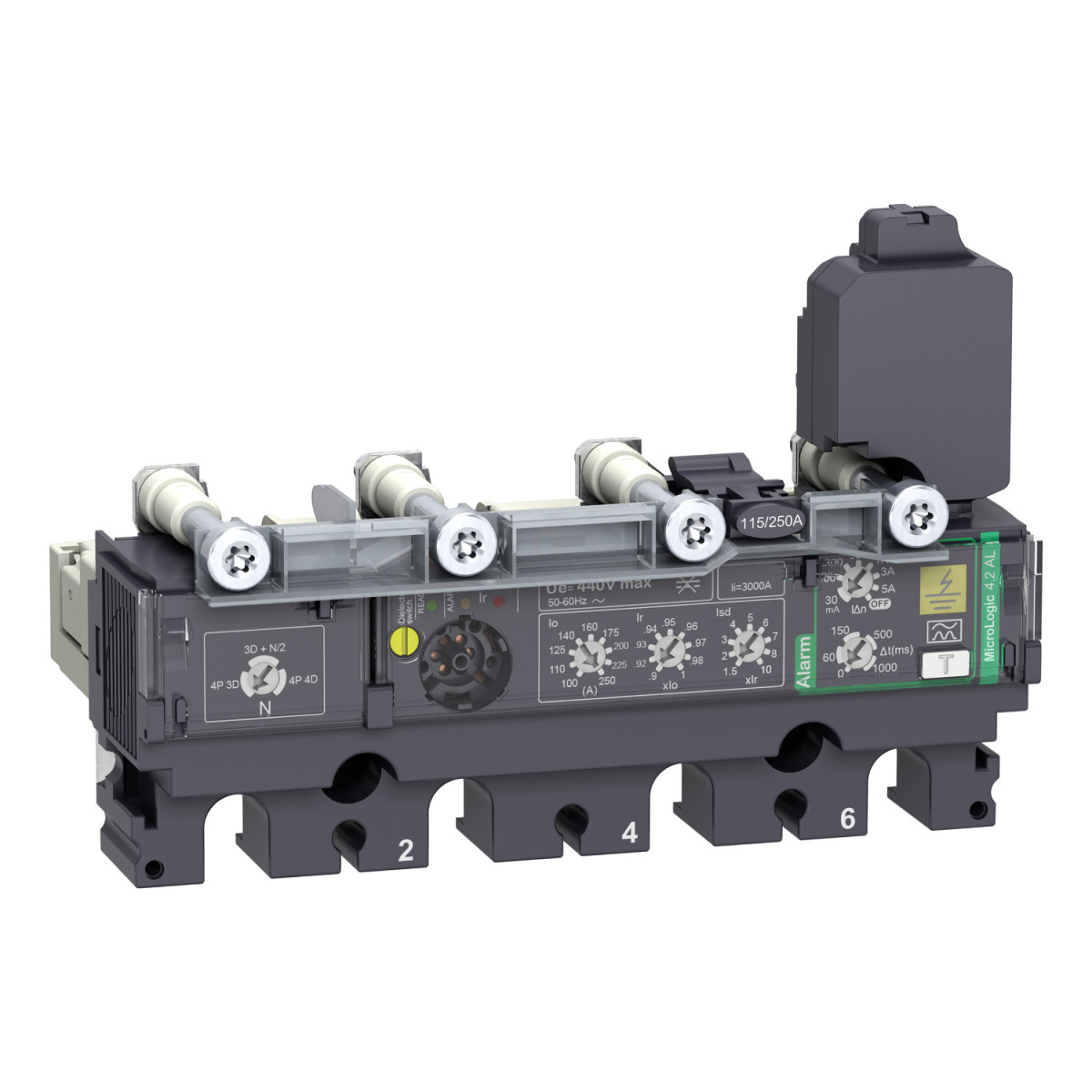

A Schneider Electric MicroLogic Vigi 4.2AL trip unit a ComPacT NSX100/160/250 sorozatú megszakítókhoz kínál fejlett védelmi funkciókat. Ez a nagy teljesítményű, 4 pólusú elektronikus kioldóegység a C1044A040 cikkszámú termék, amely speciálisan elosztóhálózati alkalmazásokhoz lett tervezve, ahol a magas szintű védelem és a rugalmas beállítási lehetőségek elengedhetetlenek.
A MicroLogic 4.2AL kioldóegység különlegessége a komplex védelmi funkciók kombinációjában rejlik. Az LSoI védelmi funkciók (túlterhelés elleni hosszú késleltetésű védelem, rögzített késleltetésű rövidzárlat elleni védelem és pillanatnyi rövidzárlat elleni védelem) mellett földzárlat figyelmeztető funkcióval is rendelkezik. A 40A-es névleges áramú kioldóegység különösen alkalmas ipari létesítmények, kereskedelmi épületek és kritikus infrastruktúrák védelmére, ahol a pontos és megbízható áramkör megszakítás létfontosságú.
A termék számos állítási lehetőséget kínál a különböző védelmek finomhangolására. A hosszú késleltetésű védelemnél (termikus védelem) 9 különböző beállítás választható a 18-40A tartományban, miközben a rövidzárlat-védelem kioldási értéke 1,5-10 x Ir között állítható. A pillanatnyi rövidzárlat elleni védelem fix 600A értékre van beállítva. A földzárlat érzékenységét állítani lehet 0,03A és 5A között, több lépcsőben (0,03A, 0,1A, 0,3A, 0,5A, 1A, 3A, 5A), és a földzárlat-védelem időkésleltetése is szabályozható 0 ms és 1 s közötti tartományban. Ez a rugalmasság lehetővé teszi a mérnökök számára, hogy a védelmi beállításokat pontosan az adott alkalmazás igényeihez igazítsák, maximalizálva ezzel mind a biztonságot, mind a rendszer rendelkezésre állását.
A MicroLogic 4.2AL kioldóegység további előnye a kifinomult helyi jelzésrendszer. A villogó zöld LED jelzi az üzemkész állapotot, míg a piros LED (105% Ir) és a narancs LED (90% Ir) figyelmeztet a túlterhelésekre. A sárga színjelzés a maradékáramot jelzi. Ez a vizuális visszajelzési rendszer gyors állapotfelmérést tesz lehetővé a karbantartó személyzet számára. A termikus memória funkció is figyelemreméltó, amely 20 percig megőrzi az előző állapotot a kioldás előtt és után is, így növelve a védelmi rendszer intelligenciáját.
A ComPacT NSX100/160/250 megszakítókkal kompatibilis MicroLogic Vigi 4.2AL kioldóegység 440V AC 50/60 Hz hálózati feszültségen működik. A neutrális vezeték pozíciója bal oldalon található, és a védett pólusok konfigurációja rugalmasan választható 3D + N/2, 4D vagy 3D közül. A termék Class II elektromos érintésvédelmi osztályba tartozik, és IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint. Széles üzemi hőmérséklet tartománya (-25...70°C) és tárolási hőmérséklet tartománya (-40...85°C) lehetővé teszi a különböző környezeti feltételek melletti alkalmazását.
Schneider Electric ComPacT NSX (2021) - C1044A040 - Kioldóegység MicroLogic 4.2 AL NSX 100/160/250 megszakítóhoz műszaki adatok
Általános információk
Sorozat: ComPacT
Termékcsalád: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 4.2 AL
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Alkalmazás: Elosztás
Elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Neutrális pozíció: Bal
Védelmi funkciók: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú idejű)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Névleges áramerősség: 40 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Beállítási lehetőségek
Hosszú idejű kioldási érték beállítás típusa (Ir): 9 beállítás
Hosszú idejű védelem kioldási tartománya: 18...40 A
Hosszú idejű védelem késleltetés beállítás típusa: Fix
Hosszú idejű védelem késleltetési tartomány:
11 s 7.2 x Ir esetén
16 s 6 x Ir esetén
400 s 1.5 x Ir esetén
Neutrális védelem beállítás:
0.5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövidzárlat védelem kioldási érték beállítás típusa (Isd): Állítható
Rövidzárlat védelem kioldási érték tartomány: 1.5...10 x Ir
Rövidzárlat védelem késleltetés beállítás típusa: Fix
Pillanatnyi védelem kioldási érték beállítás típusa (Ii): Fix
Pillanatnyi védelem kioldási érték tartomány: 600 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: A osztály
Földzárlat védelem érzékenység beállítás típusa: Állítható
Földzárlat védelem érzékenység beállítási tartomány: 0.03 A, 0.1 A, 0.3 A, 0.5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális mód: KI (a IΔn forgókapcsolóval)
Földzárlat védelem időkésleltetés beállítás típusa: Állítható
Földzárlat védelem időkésleltetés beállítási tartomány: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés ZSI: Nélküle
Jelzések
Helyi jelzések:
Villogó LED (zöld) üzemkész állapotra
LED 105 % Ir (piros) túlterhelésre
LED 90 % Ir (narancs) túlterhelésre
Színjelzés (sárga) maradékáramra
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: Class II
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fok: IP40 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
